Откачка эмульсии из битумной гребенки (рейки) и коммуникации. Очистку рейки и битумопроводов от материала, желательно производить сразу после окончания работ, не давая остыть коммуникации и распределителю. Для этого необходимо: поднять распределитель в транспортное положение; Закрыть форсунки – рычаг 2 (рисунок 1) к значению «Форсунки закрыты»; включить битумонасос – переключить 1 (12) на «Откачка». По истечении 2-3 минут: насос отключить – рукоять 1 (12) поставить в нейтральное положение; отключить […]
Распределять битум можно на ширину до 4,8 м. В зависимости от требуемой ширины в работе должно участвовать необходимое количество форсунок. До процесса полива по заданной норме и ширине распределения по Таблице 1 определить необходимые показания тахометра 15 (рис. 1) и допускаемую скорость автогудронатора. Для проведения пролива необходимо: разместить гудронатор на расстоянии от начала подготовленной поверхности дороги, чтобы к началу полива автогудронатор должен развить необходимую скорость); […]
Для перекачки битумного материала из одной емкости в другую, минуя гудронатор, нужно: закрыть шибер Ш (рис.1); кран Кр1 перевести в значение «Перекачка»; переключить 2 (рис. 26) в статус «Форсунки закрыты»; снять заглушки с приемной коммуникации З1 (рис. 1) и с подающего битумопровода З2, присоединить металлорукава с фильтром к приемному трубопроводу; далее запустить битумный насос – поставив в положение 1 (12) «Наполнение». По завершению перекачивания: отключить битумонасос – регулятор 1 […]
Для обслуживания гудронатора достаточно одного водителя-оператора. Спецоборудование автогудронатора позволяет выполнять следующий задачи: наполнять емкость; слив эмульсии из резервуара; перекачка эмульсии, исключая емкость; циркулирование по большому кругу (по гребенке); циркуляция малая; распределение эмульсии на дорожное покрытие (по рекомендуемой норме); откачивание вяжущего из гребенки и труб; подогрев материала. ВНИМАНИЕ! Операции налива, слива, перекачки, откачки выполнять на нейтральной передаче двигателя. Розлив выполнять на I или II передачах двигателя, исходя от требуемой нормы (смотри таблицу норм). Наполнение емкости […]
Перед эксплуатацией автогудронатора, полученного от завода-производителя, необходимо выполнить следующие операции: изучить устройство и правила эксплуатации гудронатора, его составных частей, изложенные в РЭ, руководствах, прикладываемых к нему; осмотреть и расконсервировать узлы автогудронатора; выполнить операции, предусмотренные ежедневным техническим обслуживанием; проверить наличие масла внутри бака гидросистемы, при необходимости долить. Надежное функционирование системы гарантируется при условии применения рекомендованных заводом марок масел; заполнить дизтопливом баки коммуникации подогрева; запустить […]
При покупке автогудронатора от производителя необходимо: проконтролировать сохранность пломб, комплектацию спецмашины согласно формуляра автогудронатора; провести ревизию технического состояния внешним осмотром; осуществить расконсервацию и сервисное обслуживание в объеме ежедневного технического ухода; провести обкатку автогудронатора в течение двух часов, проверить функциональную работоспособность каждого узла и системы, повторив алгоритм на холостом ходу не менее 5 раз; использование гудронатора осуществляется по ГОСТ 25646-83 по рекомендации с «Правилами дорожного движения»; к использованию автогудронатора допускаются лица, прошедшие специальную […]
Каждый выпускаемый заводом ООО «СПЕЦАРСЕНАЛ» гудронатор, имеет фирменную табличку, на которой нанесена маркировка. Табличка расположена в кабине водителя справа рядом с табличкой предприятия-изготовителя шасси. В содержание маркировки входят следующие данные: товарный знак; наименование предприятия-изготовителя; номер одобрения типа транспортного средства; идентификационный номер VIN; максимально допустимая масса машины; максимально допустимые нагрузки на оси, начиная с передней оси. Место расположения […]
Для комфортного обслуживания гудронатора и проведения рабочих операций используется специальный инструмент и принадлежности. Подробный перечень указан в ведомости ЗИП, прикладываемой к эксплуатационной документации. Каталог инвентаря Факел Для розжига стационарной или переносной горелки используется факел (рис.1), он состоит из держателя 2, обернутого асбестовым шнуром 1. Горелка переносная Горелка переносная (рис.2) предназначена для подогрева битумной коммуникации в случае застывания […]

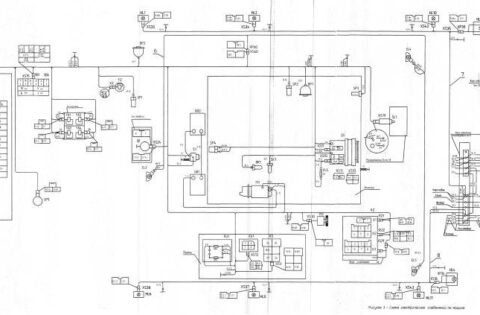

Электрооборудование автогудронатора предназначено для управления приборами гидропривода, контроля, сигнализации и освещения. Оно состоит из доработки электрооборудования шасси (подключение заднего противотуманного фонаря, задних контурных огней, боковых габаритных огней) и электрооборудования спецустановки автогудронатора. Электросистема оборудования автогудронатора подключена к электрической схеме шасси (рис. 1, рис. 2). Технические данные, описание и указания по эксплуатации электрооборудования шасси содержатся в руководстве […]
«ИМЗ Автокран» – это один из наиболее известных заводов, которые производит автомобильные краны «Ивановец». В ассортименте продукции вы сможете найти технику грузоподъемностью, начиная от 16 и заканчивая 40 тоннами. Данный завод возник еще в 1950 году, и за это время работниками было произведено больше, чем 157 000 автомобильных кранов различных модификаций. Помимо собственного использования, они экспортировались […]
Пневмосистема автогудронатора обеспечивает давление сжатым воздухом пневмоцилиндр включения коробки отбора мощности (КОМ). А также подачу топлива и кислорода к горелкам структуры подогрева битумной эмульсии (см. рис. 1). Питание осуществляется от ресивера пневмосистемы шасси. Технические характеристики Рабочее давление В контуре включения КОМ 0,45-0,6МПа (4,5-6 кгс/см2) В контуре системы нагревания битума 0,25-0,35МПа (2,5-3,5 кгс/см2) Регулятор давления Для поддержания давления в системе подогревания битума. Редукционный, […]
Распределитель предназначен для равномерного розлива эмульсии на обрабатываемый участок. Конструктивное устройство Распределитель битума Трехсекционный, тип циркуляции — круговой, кол-во битумных форсунок – двадцать одна, распылитель с закрывающимся соплом, настройка рабочей ширины – равный шагу сопел. Гидроцилиндр Двойного действия Подогрев распределителя битума до рабочей температуры За счет движения горячей эмульсии по распределителю Рейка Битумная рейка (рис.1) состоит из центрального 6 и боковых (левого и правого) […]
Битумная коммуникация прежде всего используется для создания давления и распределения потоков битумной эмульсии во время проведения рабочих процессов согласно схеме (рис.1). Рабочий напор задается битумным насосом, а перенаправление битумных потоков — кранами. Между элементами битумной арматуры применяются трубопроводы и фланцы. Насос Шестеренный, битумоподача (обозначенная) – 1,6 дм3/об Краны Фланцевый и трехходовой Задвижка Клиновая, условный проход […]
Гидрооборудование предназначено для обеспечения энергией рабочих органов оборудования автогудронатора. Отбор мощности от привода гидронасоса ГН (рис. 1) осуществлен от коробки отбора мощности (КОМ). Механическая энергия приводного вала насоса преобразуется в энергию струи гидравлического масла и применяется с целью приведения в действие гидроцилиндра подъема и опускания битумной рейки Ц1 (рис. 2), гидроцилиндра битумного крана Ц2, гидроцилиндра открытия/запирания […]
Цистерна автогудронатора – эллипсная, термоизолированная базальтовым фольгированным матом толщиной 50 мм и обшита стальным или нержавеющим листом. Наполнение и подогрев Способ наполнения битума – самотеком через верхний люк, оснащенный фильтром, или закачка штатным насосом через приемную трубу. Контроль за наполнением битума в автогудронаторе осуществляется уровнемером с поплавком, со звуковой сигналом, оповещающим о критичном уровне. Управление подогревом битума – термическим измерителем с пределами с градацией от 0 до 200°С. Разогрев битума в цистерне автогудронатора – […]

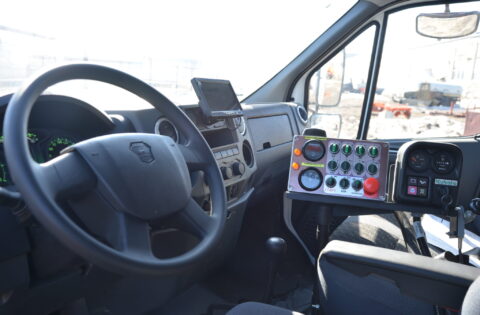

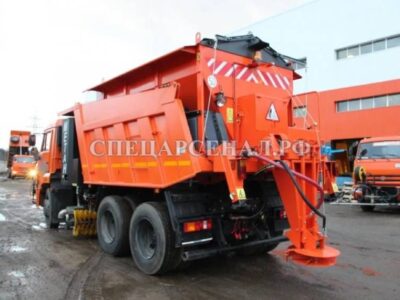

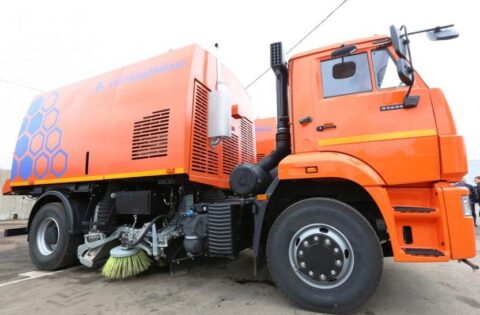

Гидрооборудование служит для привода в действие рабочих органов машин комбинированных уборочных. Отбор мощности для привода гидронасосов осуществляется от коробки передач через две коробки отбора мощности (КОМ). Механическая энергия приводимого вала гидронасосов преобразуется в энергию потока рабочей жидкости и используется для приведения в действие гидроцилиндра подъема и опускания щетки дорожной, гидроцилиндра подъема и опускания отвала городского, гидромоторов разбрасывателя […]

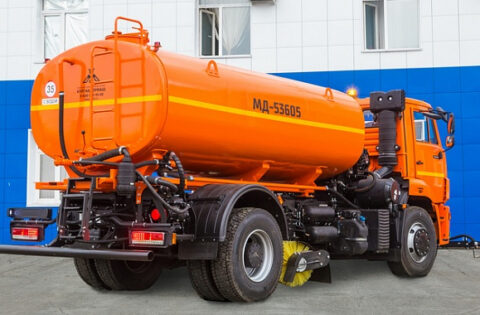

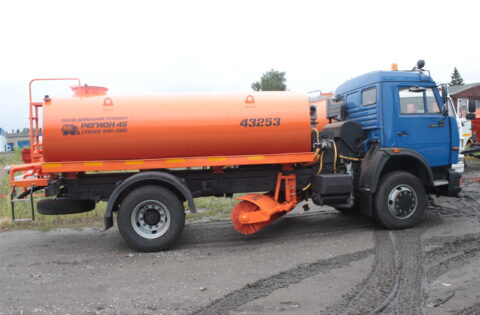

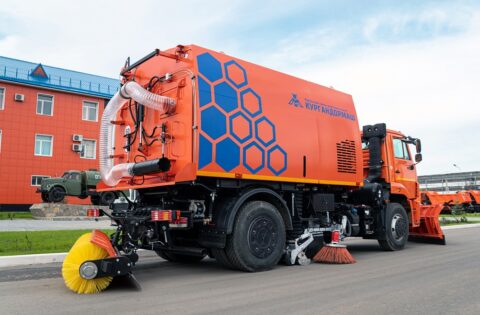

Поливомоечное оборудование обычно устанавливают на шасси или в кузов самосвала КАМАЗ, МАЗ, УРАЛ, ГАЗ, ЗИЛ. Поливомоечные работы машина выполняет в летний период. Для забора воды из водоема следите за тем, чтобы в цистерне была жидкость, необходимая для заполнения всасывающего трубопровода и полости водяного насоса. При отсутствии в цистерне воды для залива, необходимо заполнить ей всасывающий рукав […]

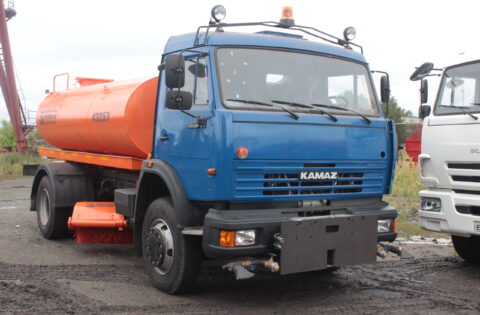

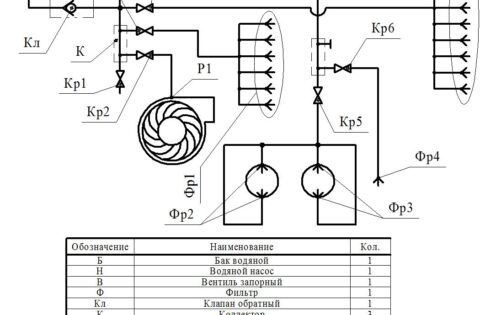

Поливомоечная машина КДМ на базе КАМАЗ включает в себя цистерну, водяной насос с приводом от гидравлики, шаровой кран (центральный клапан цистерны), сетчатый фильтр, также систему водопровода включая запорную арматуру с поворотными форсунками. Емкость монтируется к раме шасси кронштейнами. Привод водяного насоса осуществляется гидромотором по схеме: Коробка отбора мощности; Насос шестеренный; Гидробак При эксплуатации КДМ в режиме поливания или мойки, водяная помпа забирает воду из цистерны, а далее подает ее под […]

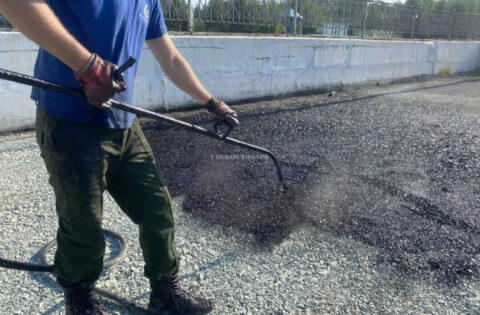

Автогудронатор представляет собой спецтехнику, предназначающуюся для того, чтобы равномерно распределять жидкие вяжущие стройматериалы (гудронные, битумные, полимерные) по расположенным вертикально/горизонтально поверхностям. Это одна из основных машин, применяемых для обустройства дорог, их ремонта, обеспыливания. Нанесение вяжущего стройматериала может осуществляться под давлением (сквозь распределяющие форсунки). Выпускаемые сегодня автогудронаторы не используют систему самоизлива. Так как при проведении дорожно-строительных работ требуется соблюдать установленное значение розлива (объем стройматериала […]

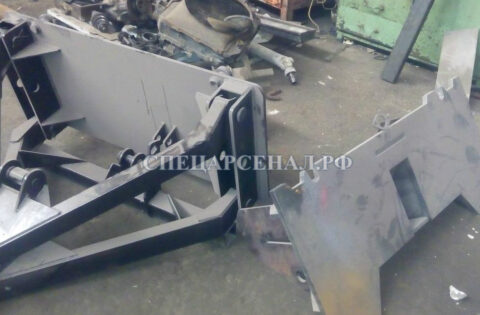

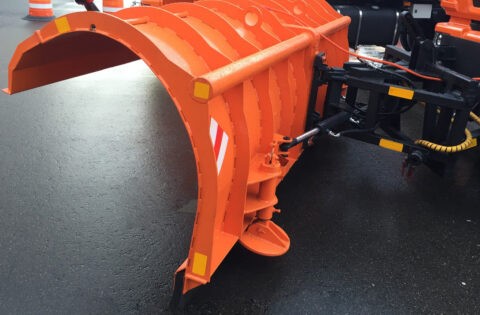

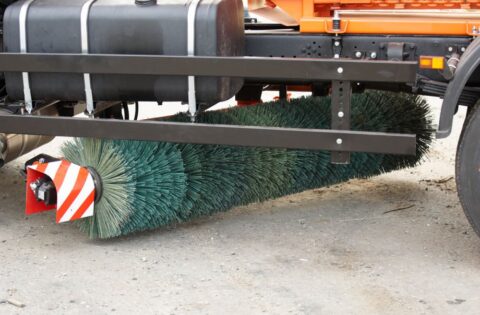

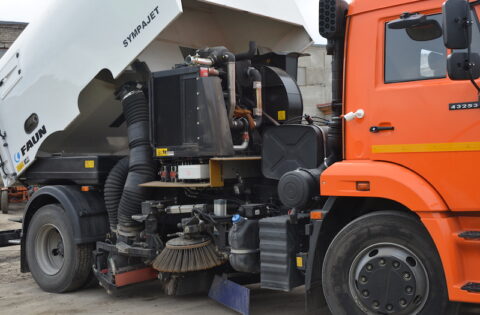

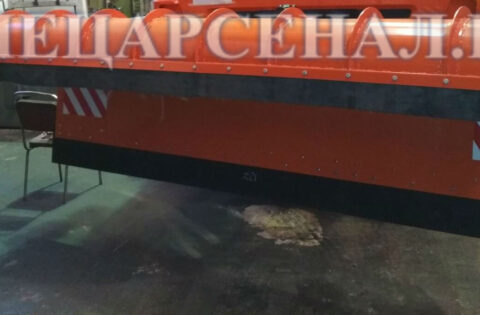

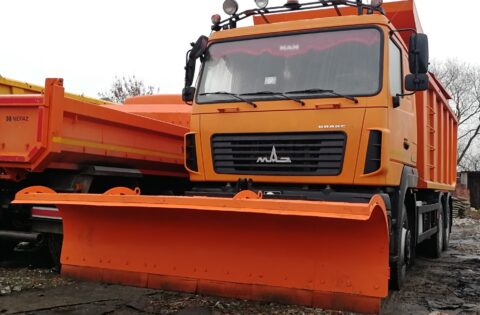

Отвал городской состоит из пера и механизма навески. Тип отвала (простой, оснащенный резиновым лемехом или скоростной (металлические ножи)) выбирает заказчик. Дорожная щетка межбазовая состоит из рамы, гидромотора, щетки, а также системы подъема щетки, оснащенной гидравлическим или пневмоцилиндром. Щетка устанавливается в межбазовом пространстве транспортного средства, угол атаки 30о к поперечной оси машины. Щеточное оборудование монтируется к раме грузовика кронштейнами. Рабочие процессы При работе машины в режиме снегоочистки отвал и щетка опускаются, […]
Описание функции точного дозирования автогудронатора Система (функция) точного дозирования битума предназначена для контроля текущей нормой подачи битума на гудронаторе, и обеспечивает следующие функции: быстрая настройка заданного объема розлива; поддержание заданного объема розлива в процессе движения автогудронатора; регулировка нормы подачи материала в движении; контроль производительностью битумного насоса от нуля до максимума из кабины оператора (в режиме «Ручное управление»). […]
