Назначение изделия

Гидравлический распределитель используется для регулирования направления, величины потока и запирания масла в рабочих органах, размещенных в гидроприводах автогрейдера ДЗ-98, работающих при температурных режимах от -40 до +50 градусов цельсия.

Технические показатели

НаименованиеПоказатель
Условный проход20 мм
Давление нагнетания, МПа (кгс/см2)
- номинальное
- максимальное
 10 (100)
10,5 (105)
Поток гидравлического масла при температуре 15…60, дм3 (л/мин)
- обычный
- максимальный

100
120
Внутренние утечки в каждой отделе при постоянном давлении в системе стенда 7МПа (70кгс/см2) за 30 мин. Не должны превышать, см3:
- при температуре рабочей жидкости 15…25
- при температуре рабочей жидкости 30…40
- при температуре рабочей жидкости 45…60


500
750
1000
Масса28 кг
Количество секций6 и более

Устройство и принцип работы.

Гидравлический распределитель ДЗ-98В.43.09.010-01 состоит из шести рабочих корпусов (секций) 5 (рис.1), шести золотников (клапанов) 1 и пружин 6 золотников, предохранительного 4 и перепускного 2 клапанов, рычагов 3. Все корпуса оснащены нагнетательным (напорный) и двумя сливными кранами.

Распределитель гидравлический ДЗ98

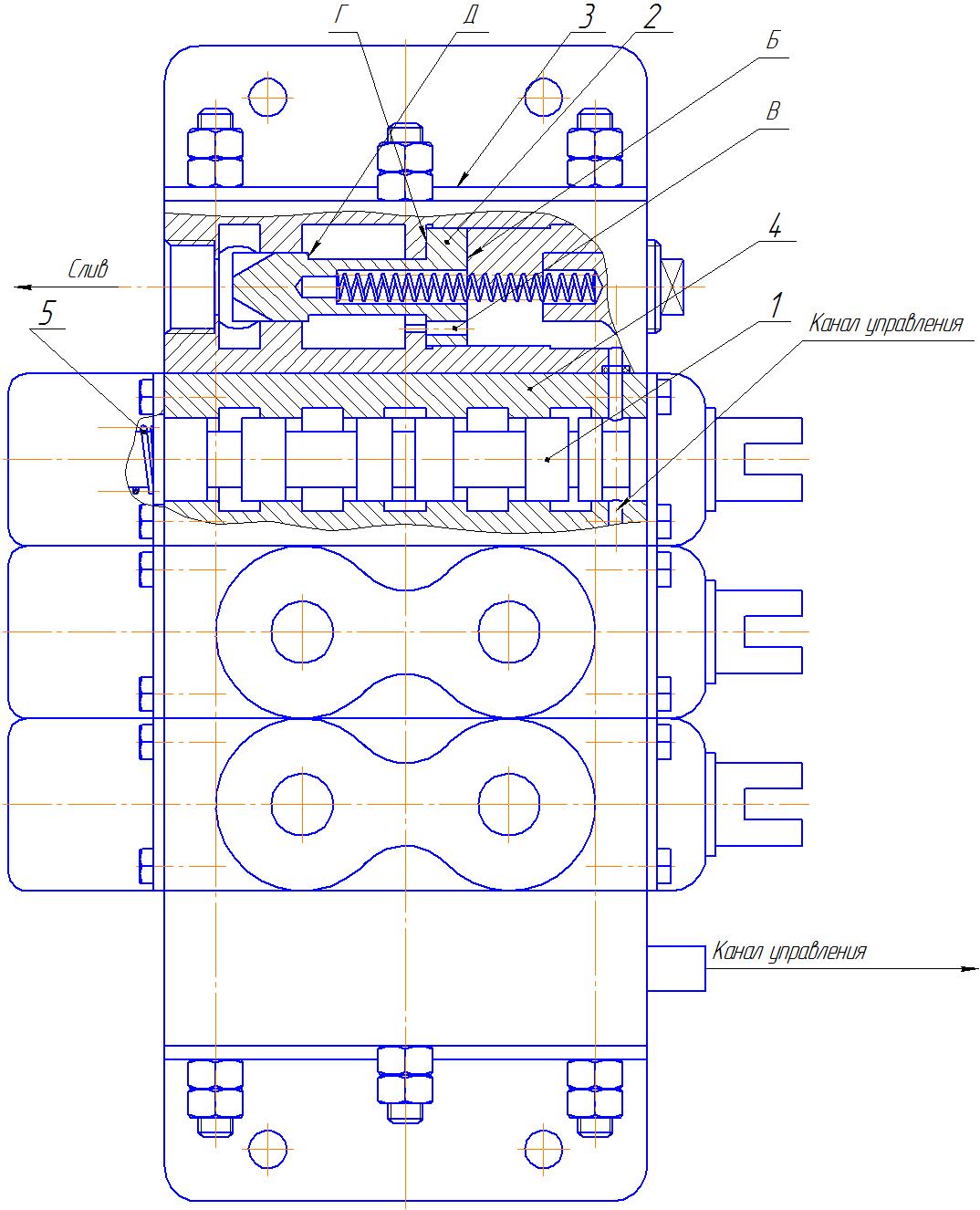

Рисунок 1 - Распределитель гидравлический
1-золотник; 2-клапан перепускной; 3-клапан предохранительный; 4-корпус золотника; 5-пружина золотника.

Каждый клапан, отдельно один от другого, обеспечивает соответствующие группы силовых органов три состояния: «подъём», «опускание», «заперто – нейтральное» и тягами, которые своими концами заходят в верхнюю часть клапанов. Движение клапанов осуществляется вручную.

Перепуск масла между нагнетательной и дренажной шахтами, осуществляется обходным клапаном.

Максимальное  давление в гидравлической схеме контролируется предохранительным клапаном.

Работа гидравлического распределителя.

Положение золотника «заперто – среднее». Масло, подаваемое в шахту нагнетания, давит на поверхности Д и Г обходного дросселя. Поскольку площадь поверхности Г больше площади поверхности Д, клапан поднимается вверх, обеспечивая слив масла в бак.

Масло, протекая сквозь калиброванное отверстие В перепускного дросселя в шахту над клапаном, попадает затем в дренажную полость гидрораспределителя ДЗ-98.

При таком движении масла создается разность давлений, действующих на обходной клапан, причем напор, в полости над клапаном всегда ниже, чем над поверхностью Г. Это обеспечивает открытое положение перепускного клапана. Полости, соединенные с цилиндрами полностью перекрыты, перемещение поршней исключено.

Положение золотника «подъем».

Золотник перемещается вниз, его цилиндрические поверхности перекрывают карман верхнего сливного канала и отделяют друг от друга верхние и нижние полости цилиндра. Давление в шахтах под поверхностью Г и над поверхностью Б обходного дросселя выравнивается и пружина перемещает его вниз, обеспечивая перекрытие напорной и сливной полостей. Поток рабочей жидкости поступает под давлением в нижнюю полость цилиндра, обеспечивая подъем орудия.

Подняв орудие, золотник возвращается в состояние «заперто – нейтральное».

схема и устройство

Позиция золотника «опускание».

Золотник из нейтрального положения перемещается вверх. В этом положении происходят те же явления, что и при подъеме инструмента, только жидкость подается в верхнюю камеру. Из нижней камеры цилиндра масло вытесняется по верхнему сливному каналу в нижний сливной канал на слив в бак.

Возвращение золотника в положение «заперто – нейтральное» происходит после снятия механического воздействия от сжатой пружины золотника.

При плавающем положении золотника можно работать любым другим золотником.

Указания мер безопасности.

Монтаж, эксплуатация и демонтаж гидрораспределителя должны производиться персоналом, ознакомленным с правилами его эксплуатации, при строгом соблюдении правил техники безопасности:

  • подтягивание болтов, гаек, штуцеров, трубопроводов во время работы запрещается;
  • демонтаж гидрораспределителя, находящегося под нагрузкой или заполненного рабочей жидкостью, запрещается;
  • болты, гайки, крышки, пробки и штуцера, а также детали соединения трубопроводов должны быть плотно затянуты.
схема гидравлическая

Подготовка гидрораспределителя к работе и порядок работы.

Порядок установки.

При затяжке болтов крепления гидравлического распределителя не следует допускать деформацию деталей и всего корпуса. Трубопроводы и шланги рукавов высокого давления (РВД), необходимо подсоединять к гидрораспределителю без натяга.

Подготовка к работе.

Перед началом работы гидрораспределителя Д-98В необходимо проверить:

  • наличие рабочей жидкости в баке гидросистемы и при необходимости долить;
  • усилие перемещения золотников. При усилии более допустимого, выяснить причину и устранить;
  • золотники должны быть установлены в нейтральное положение;
  • наличие течи у трубок, крышек, по стыкам секций и секций с корпусом клапанов по соединениям трубопроводов. При обнаружении подтеканий – устранить.

Возможные неисправности и способы их устранения

Наименование неисправности внешнее проявление и дополнительные признакиВероятная причинаСпособ устранения неисправности
1. При установке в положение «подъем» навесное оборудование не поднимается или поднимается очень медленно Неправильно отрегулирован предохранительный клапанПроверить и отрегулировать давление в системе
2. Сильный шум при работе системыНарушение регулирования предохранительного клапанаОтрегулировать клапан
3. Перегрев системыПерегрузка системы
Мало масла в баке
Изношен насос
Загрязнены фильтры
Уменьшить нагрузку
Долить масло
Заменить насос
Промыть фильтры
