Грейдер ГС-14.02 — надёжная машина для планировочных и землеройных работ. Основной рабочий орган, с которым ежедневно работают водители и обслуживают механики, — это отвал гс-14.02. От его состояния и правильной регулировки напрямую зависит качество выполнения работ: выравнивание дорог, формирование обочин, расчистка проезжей части и т.д.

В этом материале подробно разберём устройство навесного оборудования, особенности конструкции тяговой рамы, поворотного круга, самого отвала ГС-14.02, а также расскажем о дополнительных узлах — рыхлителе и переднем бульдозерном отвале. Всё — на понятном языке, с акцентом на практику.


Устройство отвала грейдера ГС-14.02

отвал ГС-14.02

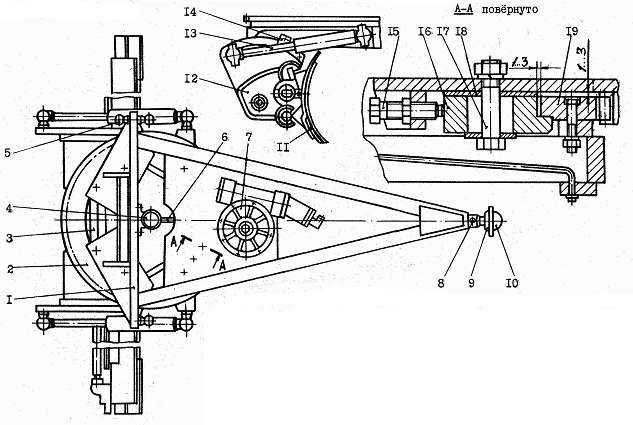

Рисунок 1  Рабочий орган – отвал ГС-14.02
1-тяговая рама, 2-поворотный круг, 3-гидроцилиндр выноса отвала, 4-гидравлический шарнир, 5,10-шарнир, 6-водило, 7-редуктор поворота отвала, 8-палец, 9-крышка, 11-отвал, 12,14-кронштейн, 13-гидроцилиндр изменения угла резания отвала,15-регулировочный болт, 16-накладка, 17-болт, 18-регулировочная прокладка, 19-зубчатый венец.

Основной рабочий орган грейдера ГС-14.02 — отвал (поз. 11 на Рис. 1) — состоит из трёх ключевых узлов:

  1. Тяговая рама (1)
  2. Поворотный круг (2)
  3. Сам отвал (11)

Эти элементы объединяют в единую систему, способную выполнять сложные движения: поворот в плане, изменение угла резания, вынос в стороны и подъём/опускание.


Тяговая рама: основа всей системы грейдера ГС-14.02

Тяговая рама — это сварная конструкция V-образной формы, которая крепится к передней части основной рамы грейдера. Именно через неё передаётся тяговое усилие от трактора к отвалу ГС-14.02.

рама гс-14.02
Рисунок 2 - Тяговая рама ГС-14.02

Основные узлы тяговой рамы:

  • Шарнир с крышкой (поз. 9) — соединяет раму с головной плитой. Зазор в этом соединении не должен превышать 2 мм. При увеличении — требуется регулировка с помощью прокладок.
  • Плиты крепления поворотного круга — приварены снизу рамы. На передней из них установлен редуктор поворота отвала ГС-14.02 (7).
  • Поперечная балка — имеет три шарнира для крепления:
    • штоков гидроцилиндров подъёма отвала;
    • гидроцилиндра выноса тяговой рамы.

Важно для механиков: при выносе тяговой рамы в стороны следите, чтобы расстояние от опорной поверхности колёс до отвала ГС-14.02 не превышало 10 см. Иначе есть риск повреждения гидроцилиндров о раму.


Поворотный круг и его регулировка

поворотный круг гс-14.02
Рисунок 3 - Поворотный круг ГС-14.02

Поворотный круг (поз. 2) — ключевой элемент, позволяющий поворачивать отвал в плане (влево-вправо). Он состоит из:

  • Кольца с лапами;
  • Зубчатого венца (19), прикреплённого болтами.

Полезная особенность: зубчатый венец крепится болтами, а не приваривается. Это позволяет переставлять его при неравномерном износе зубьев, продлевая срок службы.

Крепление к тяговой раме

Поворотный круг крепится к раме с помощью:

  • Накладок (16);
  • Регулировочных прокладок (18).

Регулировка зазоров — важный этап ТО

Чтобы отвал ГС-14.02 поворачивался плавно и без заеданий, нужно выдерживать два зазора:

  1. Между плитами тяговой рамы и венцом поворотного круга — 1–3 мм;
  2. Регулируется изменением количества прокладок под накладками.

Как отрегулировать:

  • Опустите отвал ГС-14.02 на землю.
  • Открутите болты крепления накладок (16).
  • Добавьте или уберите прокладки (18).
  • Установите накладки обратно, закрепите.

  • Проверьте, чтобы поворотный круг вращался свободно, без люфта и закусываний.

Радиальный зазор между накладками и зубчатым венцом — 1–3 мм. регулируется регулировочными болтами (15).

Порядок регулировки:

  • Убедитесь, что зазор между нижним листом рамы и поворотным кругом в норме.
  • Ослабьте болты крепления накладок и контргайки на регулировочных болтах.
  • Вращая болты (15), устраните зазор между накладками и венцом.
  • Открутите болты на 1–3 мм — это и будет нужный зазор.
  • Законтрите гайки.
  • Запустите двигатель, проверните отвал ГС-14.02, чтобы накладки упёрлись в болты.
  • Затяните болты крепления накладок, зашплинтуйте гайки.

  • Снова проверьте плавность вращения.

Совет от механиков: регулировку лучше проводить после 200–300 моточасов или при появлении люфта и шума при повороте отвала. Это помогает избежать износа зубьев и перегрузки редуктора.


Отвал ГС-14.02 и его элементы

Отвал (11) крепится к поворотному кругу через два кронштейна (12), установленные на штанге. На нём монтируются:

  • Основные ножи — реверсивные. При износе их переставляют, переворачивая.
  • Боковые ножи — также реверсивные. Их можно сдвигать вниз на одно отверстие или переворачивать.

Практический совет: при работе на асфальте или твёрдом грунте старайтесь равномерно использовать обе кромки ножей — это увеличит срок службы запчастей гс-14.02 и снизит расходы на замену.


Управление отвалом: гидравлика и привод

Движения отвала обеспечиваются гидравлической системой:

  • Гидроцилиндры изменения угла резания (13) — регулируют наклон отвала.
  • Гидроцилиндр выноса отвала (3) — позволяет смещать отвал влево-вправо относительно тяговой рамы.
  • Гидроцилиндр выноса тяговой рамы — сдвигает всю раму в сторону (аналогично).

Обратите внимание: кронштейн крепления штока гидроцилиндра на отвале — съёмный, его можно передвинуть. Это полезно при замене или ремонте.

Гидравлический шарнир (4) Расположен на поперечной балке тяговой рамы. Через него подводится рабочая жидкость к:

  • гидроцилиндрам угла резания;
  • гидроцилиндрам выноса отвала.

Редуктор поворота отвала ГС-14.02

Этот узел — «сердце» поворота отвала. Он преобразует вращение гидромотора в движение отвала через зацепление шестерни с зубчатым венцом.

редуктор гс-14.02
Рисунок 4 - Редуктор поворота отвала ГС-14.02
1,5,11,16,29-болт, 2,10-уплотнительная прокладка, 3-гидромотор, 4-переходник, 6-втулка, 7-муфта, 8,13-подшипник, 9-червяк, 12,17,19,32-крышка, 14,18-регулировочная прокладка, 15-корпус, 20-зубчатое колесо, 21,26-шайба, 22-вал, 23-роликовый подшипник, 24-червячное колесо, 25-стакан, 27,33-гайка, 28-регулировочный болт, 30-шариковый подшипник, 31-уплотнительное кольцо.

Основные детали редуктора:

  • Корпус (15);
  • Червячная передача (червяк 9 и червячное колесо 24);
  • Гидромотор (3);
  • Муфта (7) и втулка (6) — соединяют червяк с валом гидромотора;
  • Подшипники (8, 13, 30);
  • Регулировочные прокладки (14, 18) и болт (28).

Регулировка редуктора поворота отвала ГС-14.02

Чтобы редуктор работал долго, важно правильно выставить зазоры и натяги.

Проверка люфта шестерни:

  • Выведите шестерню из зацепления с поворотным кругом.
  • Отсоедините трубопроводы от гидромотора.
  • Измерьте люфт — он не должен превышать 3 мм.

Регулировка подшипников червяка:

  • Снимите гидромотор (3) и крышку (12).
  • Подберите регулировочные прокладки (14) так, чтобы момент проворачивания червяка был 1–3 Н·м (0,1–0,3 кгс·м).
  • Затягивая крышку, проворачивайте шестерню — это поможет роликам встать правильно в подшипниках.

Осевой люфт червячного колеса

Должен быть в пределах 0,06–0,1 мм. Регулируется:

  • Прокладками (18);
  • Болтом (28).

После всех регулировок:

  • Установите гидромотор;
  • Введите шестерню в зацепление;
  • Подключите гидравлику.

Рекомендация: регулировку редуктора проводите только при наличии опыта или под контролем мастера. Неправильная сборка ведёт к быстрому износу червячной пары — это одна из самых дорогих запчастей гс-14.02.


Дополнительное оборудование

Рыхлитель-кирковщик ГС-14.02

рыхлитель гс-14.02

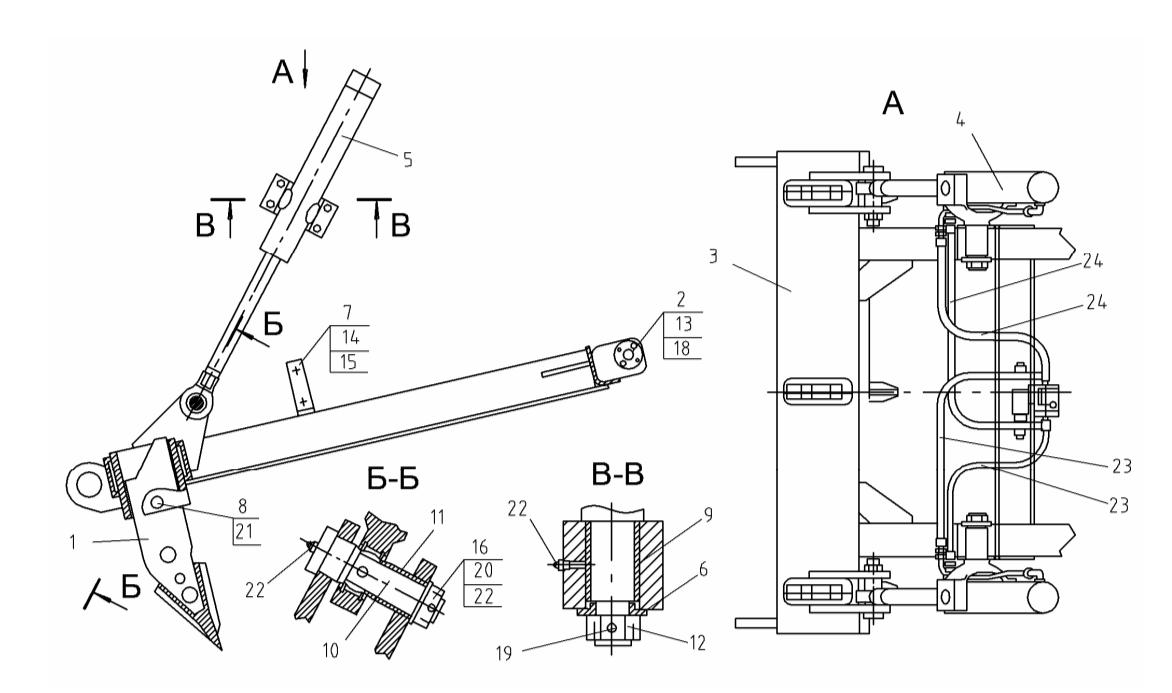

Рисунк  5 - Рыхлитель-кирковщик
 1 - 225.39.03.00.000 Зуб; 2 - 253.19.02.00.000 Ось; 3 -  271.19.01.00.000 Рама; 4 -  271.19.02.00.000 Гидроцилиндр; 5 - 271.19.03.00.000 Гидроцилиндр; 6 - 225.00.00.00.002 Шайба; 7 - 225.00.00.00.025 Стяжка; 8 -  225.19.00.00.002 Палец; 9 - 225.81.00.00.004 Втулка; 10 - 271.19.00.00.001 Ось; 11 - 271.19.00.00.002 Втулка; 12 - 0820-2041 Гайка; 13 - Болт М10х30; 14 - Болт М20х50; 15 - Гайка М20; 16 - Гайка М30; 17 - Шайба 10.65Г; 18 - Шайба С30; 19 - Шплинт 6,3х71; 20 - Шплинт 6,33х63; 21 - Шплинт 8х80; 22 - Масленка 1.3; 23 - РВД12х21(М22х1,5)-850; 24 - РВД12х21(М22х1,5)-1050.

Устанавливается по спецзаказу. Предназначен для:

  • Рыхления асфальта;
  • Дробления булыжных покрытий;
  • Разработки тяжёлых грунтов.

Особенности:

  • Крепится к балкам основной рамы;
  • Подъём и опускание — гидроцилиндром;
  • Работает при движении вперёд. Движение задним ходом с заглублёнными зубьями запрещено — можно сорвать наконечники.

Совет: для увеличения угла въезда закрепляйте зубья за нижние отверстия. Плотные грунты рыхлите одним средним зубом — это даёт лучшее проникновение.


Передний (бульдозерный) отвал

Устанавливается вместо или вместе с основным отвалом — по заказу.

отвал гс-14.02

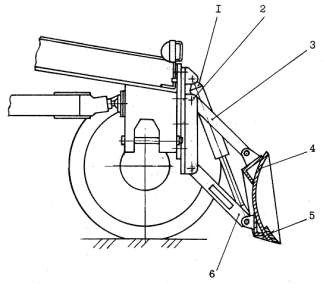

Рисунок 6  - Передний (бульдозерный) отвал
1-гидроцилиндр, 2-плита отвала, 3-тяга, 4-отвал, 5-нож, 6-рама толкающая.

Типы:

  1. Стандартный (Рис. 6) — перемещение грунта на 5–10 м, засыпка траншей.

  • Подвеска — параллелограммного типа;

  • Управление — один гидроцилиндр (1).
поворотный отвал гс-14.02
Рисунок 7  - Передний (бульдозерный) отвал поворотного типа
1-тяга, 2-планка, 3-гидроцилиндр подъема, 4-гидроцилиндр поворота, 5-отвал, 6-фиксатор.

Поворотный отвал гс-14.02 (Рис. 7) — позволяет смещать грунт в сторону.

  • Поворот — двумя гидроцилиндрами (4);
  • Подъём — гидроцилиндром (3);

  • Ось вращения смещена — для соблюдения габаритов при транспортировке.

Транспортное положение:

  • Повернут вправо на 30°;
  • Поднят максимально вверх;
  • Зафиксирован планкой (2) и фиксатором (6).

Управление (Рис. 8, поз. 12):

Рисунок 8  - Панель управления ГС-14.02
1-переключатель поворотов, 2-включатель массы; Контрольные лампы: 3-поворотов, 4-зарядка гидроаккумуляторов, 5-включение тормозов, 5.1-засоренность масляного фильтра двигателя; 6-спидометр; Включатели: 7-механизм фиксации, 8-угол резания отвала, 9-наклон колес, 10-поворот (сочленение) рамы, 11-рыхлитель-кирковщик, 12-поворотный бульдозерный отвал; Контрольные лампы: 13-генератор, 14-стартер;
15-включатель стартера, 16-предохранитель.

  • Тумблер на панели — переключает режимы (подъём/поворот);
  • Рычаги — выполняют операции.

Гидравлическая схема при установке поворотного отвала — Рис. 9.

гидравлическая схема гс-14.02
Рисунок 9 - Дополнение к схеме гидравлической принципиальной при установке переднего (бульдозерного) отвала поворотного типа

✅ Выводы и рекомендации

  • Отвал гс-14.02 — сложный, но надёжный узел. Его эффективность зависит от состояния тяговой рамы, поворотного круга и редуктора.
  • Регулярная регулировка зазоров и своевременная замена изношенных ножей — залог долгой службы и высокого качества работы.
  • Обращайте внимание на состояние запчастей гс-14.02: особенно зубчатого венца, гидроцилиндров и червячной пары редуктора.
  • При установке дополнительного оборудования (рыхлитель, бульдозерный отвал) — строго соблюдайте инструкции по эксплуатации.

Для водителей и механиков: знание устройства отвала помогает не только эффективно работать, но и вовремя заметить неисправность, сэкономить на ремонте и продлить срок службы техники.
