Гидросистема КО-318

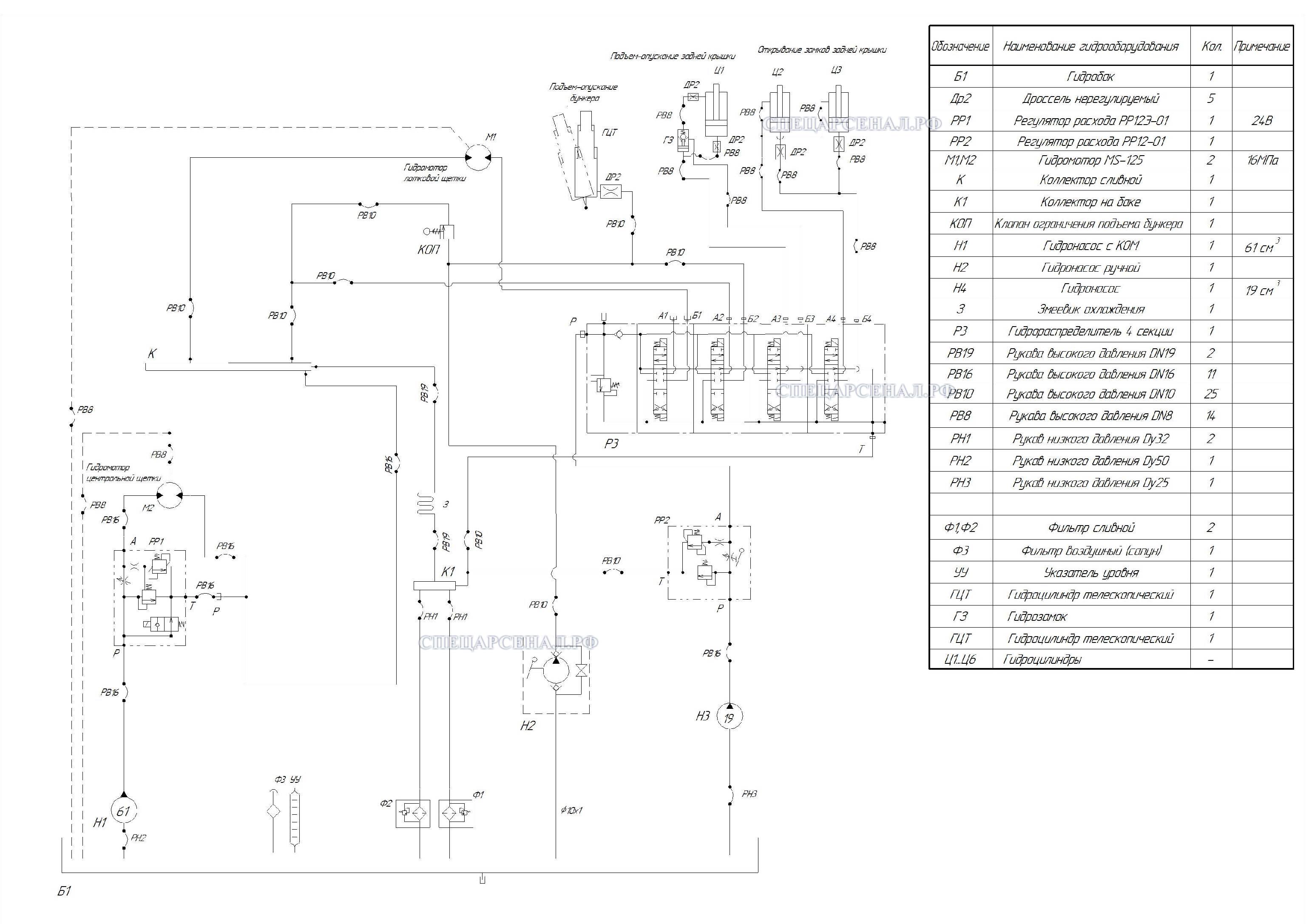

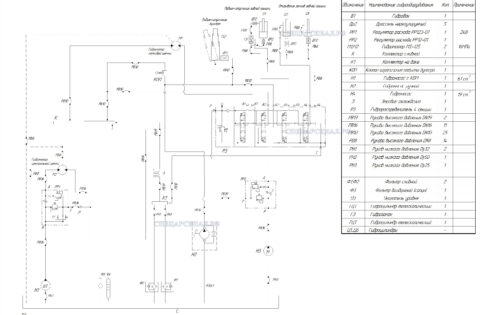

Гидросистема служит для обеспечения вращения щеток, подъема и опускания бункера-мусоросборника, задней крышки, запирания и открывания замков задней крышки бункера. Принципиальная гидравлическая схема гидросистемы вакуумной подметально-уборочной машины КО-318 (производства АО Кургандормаш), приведена на рисунке 1.
Гидросистема подметально-уборочной машины двухконтурная, назначение каждого из контуров показано в таблице 1.
Таблица 1 – Контуры гидросистемы
| № контура | Насос, расположение | Максимальноедавление, кгс/см2 (МПА) | Схемаконтура | Рабочий орган |
| 1 | NPH-61 (на КОМе) | 160 (16,0) | Открытый | Щетки (вращение) |
| 2 | Насос ГУР(на двигателе) | Все гидроцилиндры |
Подробные характеристики гидрооборудования приведены в таблице 2.
Таблица 2 - Характеристики гидрооборудования
| Гидронасос NPH-61 | Шестеренный |
| Гидронасос ГУР | Шестеренный |
| Регулятор расхода | Трехлинейный, с электроразгрузкой, номинальный расход 80 л/мин, с предохранительным клапаном, настроенным на давление 16 МПа ,160 кгс/см2 |
| Гидрораспределитель | С электромагнитным управлением, с разгрузкой гидросистемы в нейтральном положении золотников, трехсекционный, номинальный расход 80 л/мин, с предохранительным клапаном, настроенным на давление 16 МПа (160 кгс/см2) |
| Рукава высокого давления (РВД) DN8, DN10, DN16, DN19 | С внутренним конусом 24° и уплотнительным резиновым кольцом |
| Гидромотор MS125 | Героторный, реверсивный |
| Фильтр линейный RFA 230 FV1 B B5 84 C S | С картриджным фильтроэлементом, номинальная пропускная способность 115 л/мин; номинальная тонкость фильтрации 25мкм; перепад давления, при котором открывается предохранительный клапан фильтра 1,2 кгс/см2; присоединительные резьбы G1” |
| Фильтр воздушный (сапун) | Условный проход 32мм, номинальная пропускная способность при перепаде давлений 0,001МПа (0,01кгс/см2) – 8дм3/с, присоединительный размер – М42×2 |
| Рабочая жидкость | Масло гидравлическое МГЕ-46В или заменители |
| Гидробак, л, не менее | 130 |
Гидробак установлен в моторном отсеке. На выходе из гидробака имеются шаровые краны, служащие для обеспечения возможности снятия насосов гидросистемы. Для контроля уровня масла служит уровнемер на передней стенке бака.
В гидросистеме имеется также вспомогательный ручной насос, служащий для аварийного подъема бункера в случае неисправности, расположенный по правой стороне машины. В ручном насосе имеется клапан снятия давления с гидроцилиндра подъема бункера, при помощи которого поднятый бункер можно опустить. Клапан управляется рукояткой (барашком).
ВНИМАНИЕ!
Для обеспечения подъема бункера рукоятка (барашек), на ручном насосе, должна быть полностью завернута по часовой стрелке.

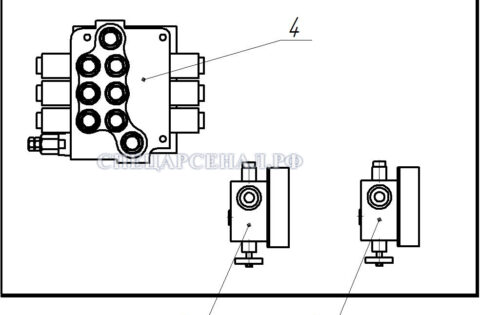

Гидрораспределители и регуляторы расхода установлены в шкафу гидрооборудования (рис. 2), расположенном с правой стороны машины. Регуляторами расхода регулируется частота вращения щеток.
2 – регулятор расхода контура привода лотковой щетки; 3 – регулятор расхода контура привода центральной щетки; 4 – 3-хсекционный гидрораспределитель управления гидроцилиндрами
ВНИМАНИЕ!
Вращение щеток при включенной КОМ не является признаком неисправности.
Для охлаждения масла гидросистемы имеется змеевик-маслоохладитель, который расположен во всасывающем воздуховоде вентилятора силовой установки. Таким образом, при работе вентилятора происходит охлаждение масла гидросистемы.
Пневмосистема КО-318

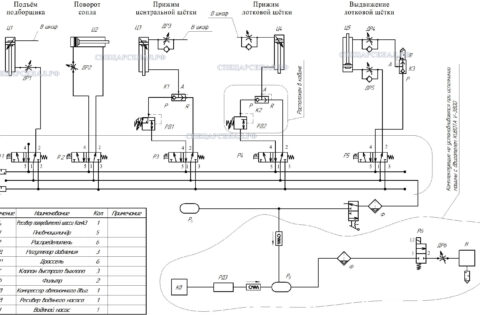

Пневматическая система предназначена для управления приводами подъема-опускания и выдвижения лотковой щетки, подъема-опускания подборщика, подъем заслонки, подъема-опускания центральной щетки, привода водяного насоса с автономным двигателем ММЗ Д-245. Давление опускания (прижима) щеток регулируется. Принципиальная схема пневмосистемы приведена на рисунке 3.
Пневмосистема одношахтной машины

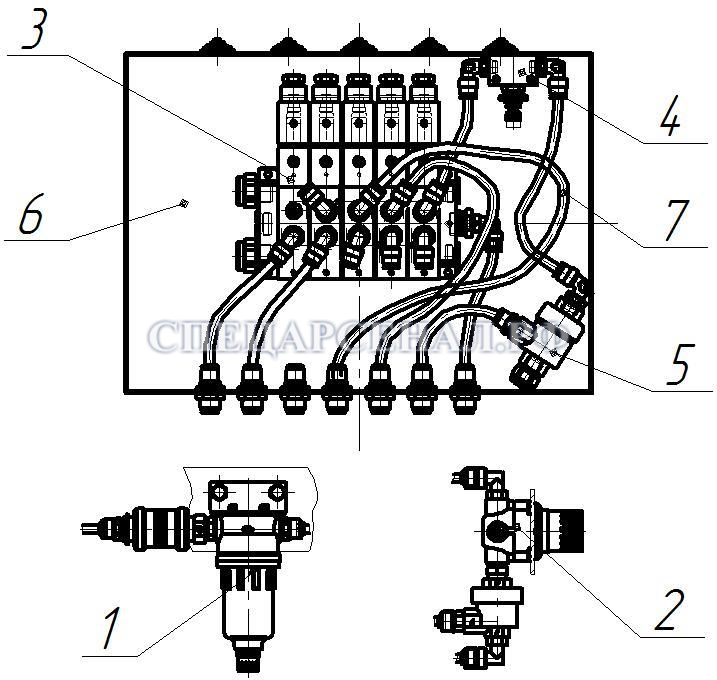

Включение рабочих режимов пневмосистемы осуществляется электропневмораспределителями Р1…Р6. Рабочими органами служат пневмоцилиндры Ц1…Ц5 и мембранный пневматический насос Н. Электропневмораспределители установлены в шкафу пневмооборудования.
Доработка шкафа ЩРн-12з (IP 54); 7 - TRN 10/8-N D=10 d=8 Трубка рилсан черная
100 м.
Регулятор давления прижима центральной щетки РД1 установлен снаружи машины, на надрамнике с правой стороны. Регулятор давления прижима лотковой щетки РД2 установлен в кабине водителя на кронштейне пульта управления спецоборудованием.
Для обеспечения плавной работы пневмоцилиндров и регулировки производительности мембранного насоса на подводящих линиях установлены дроссели ДР.
