Система увлажнения служит для обеспыливания процесса уборки, а также обмывки бункера и других элементов вакуумной подметально-уборочной машины КО-318, после выгрузки смета. В системе используется водяной бак из полиэтилена.
ВНИМАНИЕ
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
- Эксплуатация машины без системы пылеподавления, в противном случае многократно увеличивается износ вентилятора и повышается выброс пыли;
- Работа водяного насоса с пустой цистерной (без воды), так как насос не предназначен для работы без жидкости (нет сухого хода)
КАЖДЫЕ 30 ЧАСОВ РАБОТЫ:
- Проверять уровень смазывающей жидкости в водяном насосе, при низком уровне доливать. Марка и уровень смазывающей жидкости указаны на емкости, непосредственно на самом насосе (при комплектации с гидроприводом насоса)

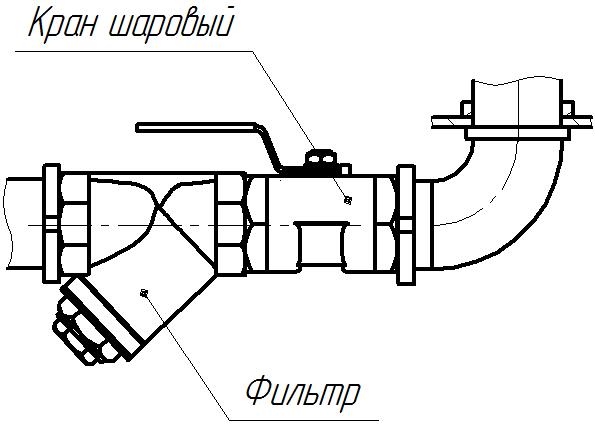

- Проверять степень загрязненности водяного фильтра, установленного перед насосом, производить очистку. В случае выхода из строя – заменить
КАЖДЫЕ 200 ЧАСОВ РАБОТЫ:
ПРОМЫВАТЬ ВОДЯНЫЕ БАКИ

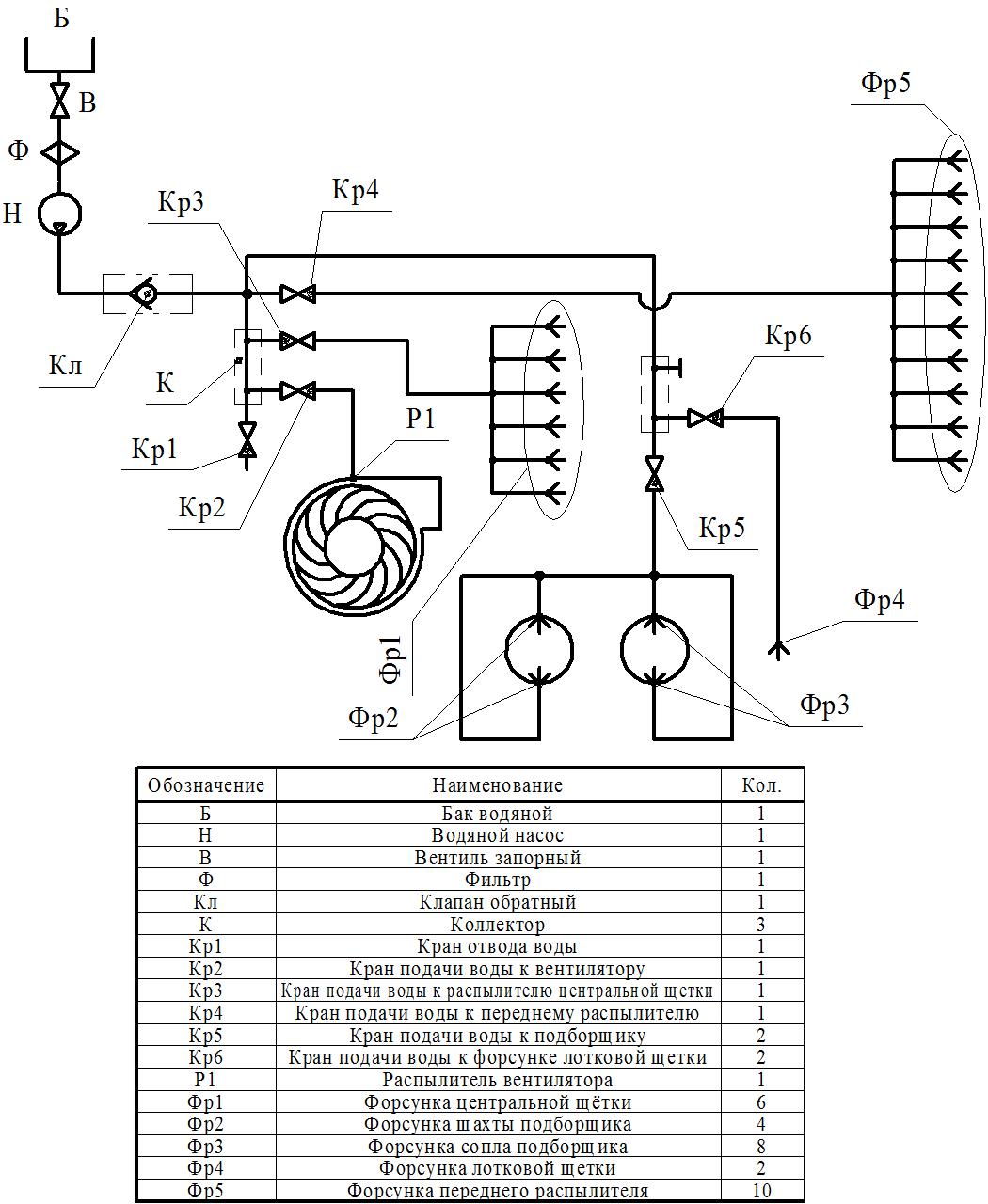

Система увлажнения одношахтной машины
Для подавления пыли вода может подаваться в область центральной и лотковой щетки, в сопло подборщика. Вода подается из водяного бака Б через шаровый кран К и фильтр Ф, при помощи водяного насоса Н по отдельным потребителям, где распыляется форсунками Фр1…Фр22. Краны Кр2…Кр6 позволяют настроить подачу воды в зону отдельных потребителей.
Кран Кр1 служит для помывки машины через шланг.
Водяной насос 5 крепится к кронштейну надрамника спецустановки в задней части правой стороны машины. Привод водяного насоса пневматический либо гидравлически.
| № поз. | Обозначение | Наименование | Кол- во |
| 1 | КО-318А 08.00.400А | Подвод | 1 |
| 2 | КО-318А3 08.00.100 | Угольник | 1 |
| 3 | КО-318А3 08.00.400 | Подвод | 1 |
| 4 | КО-318А3 08.00.500 | Отвод | 1 |
| 5 | КО-318А3 08.00.600 | Кронштейн | 1 |
| 6 | КО-318А3 08.00.001 | Цистерна | 1 |
| 7 | ГМ-50 ГОСТ28352-89 | Головка напорная | 1 |
| 8 | ГЗ-50 ГОСТ28352-89 | Головка-заглушка напорная | 1 |
| 9 | Коллектор в/н 3/4" c 4 шаров.кранами с одн. нар. 1/2" | Коллектор | 1 |
| 10 | Кран шаровый DN50 (вн резьба2") | Кран шаровый | 1 |
| 11 | Кран шаровый DN50 (вн.2", нар.2") | Кран шаровый | 1 |
| 12 | Фильтр для воды DN50 с 2-хстор.вн.2" | Фильтр для воды | 1 |
| - | ST110-06 | Форсунка | 4 |
| 13 | ADB050-P-HT-P-P | Насос пневматический | 1 |
