Бункер-мусоросборник
Бункер-мусоросборник вакуумной подметально-уборочной машины КО-318, состоит из каркаса из профильных труб и облицовочных листов. Кроме того, бункер-мусоросборник включает в себя всасывающий воздуховод, соединенный через резиновое уплотнение с всасывающим патрубком вентилятора.
Ознакомиться с каталогом запасных частей для вакуумной машины КО-318 вы можете в специальном разделе.
Часть облицовочных листов, контактирующая со сметом, изготовлена из нержавеющей стали (ОПЦИЯ).

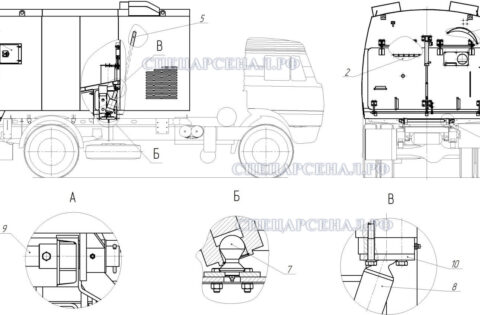

Бункер с надрамником соединен шарнирно. При разгрузке смета он поднимается телескопическим цилиндром, по типу самосвального кузова. Для фиксации бункера в поднятом положении имеется откидной упор. После поднятия бункера упор должен быть установлен в штатное гнездо-ловитель. Для расфиксации бункера необходимо слегка приподнять бункер для снятия нагрузки с упора, после чего перевести упор в сторону передней стенки. После этого бункер можно опускать.
| № поз. | Обозначение | Наименование |
|---|---|---|
| 1 | КО-318А3 02.01.000Б | Бункер облицованный |
| 2 | КО-318А3 02.02.000Ч | Установка фильтра и шторки |
| 3 | КО-318А3 02.03.000Б | Установка задней крышки |
| 4 | КО-318А3 02.04.000Ч | Установка смотрового окна |
| 5 | КО-318А3 02.05.000 | Установка упора |
| 6 | КО-318А3 02.06.000 | Установка отбойника |
| 7 | КО-318А3 02.00.100 | Опора ГЦ |
| 8 | ГЦТ1-3-17-1350 | Гидроцилиндр |
| 9 | КО-318А3 02.00.001 | Ось |
| 10 | КО-318А 05.00.022 | Крышка |

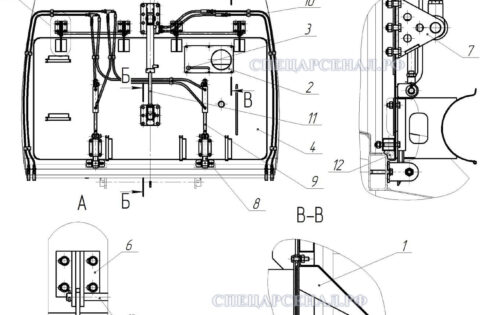

К бункеру КО-318 шарнирно крепится крышка, которая открывается и закрывается гидроцилиндром. Прижим крышки обеспечивается замками с приводом от гидроцилиндров. Благодаря резиновой прокладке крышка плотно прилегает к задней стенке бункера.
| № поз. | Обозначение | Наименование |
|---|---|---|
| 1 | КО-318А 03.00.100 | Отбойник допподборщика |
| 2 | КО-318А 03.04.000 | Кронштейн |
| 3 | КО-318А 03.05.000 | Заслонка |
| 4 | КО-318А3 02.03.010Б | Крышка задняя |
| 5 | КО-318А3 02.03.240А | Кронштейн гидроцилиндра |
| 6 | КО-318А3 02.03.260 | Петля |
| 7 | КО-318А3 02.03.300 | Кронштейн |
| 8 | КО-318А 03.08.350 | Засов |
| 9 | Ц40х160 (ЕДЦГ 037.000-02) | Гидроцилиндр |
| 10 | КО-318А3 02.03.500 | Гидросистема задней крышки |
| 11 | ЦГ-50.30х320.11 | Гидроцилиндр |
| 12 | Ф40 ПРП-40.к-40.400 ГОСТ19177-81 | Резина пористая |
| 13 | КО-318А 03.00.001 | Ось |
Внутри бункера над шахтами подборщиков закреплен сменный отбойный лист, обеспечивающий транспортирование смеси воздуха со сметом по заданной траектории и распределение его по бункеру.
В верхней части бункера установлен сетчатый фильтр, который препятствует всасыванию и перебросу через вентилятор крупных фрагментов смета. Для проведения очистки воздуховода бункера сетчатый фильтр может открываться.
Устройство для уборки труднодоступных мест
Устройство для уборки труднодоступных мест (дополнительный подборщик) предназначен для стационарной уборки различного мусора в труднодоступных местах и в местах большого скопления. Расположен дополнительный подборщик на задней стенке бункера пылесоса КО-318.

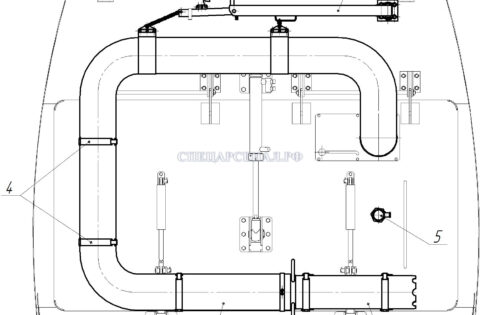

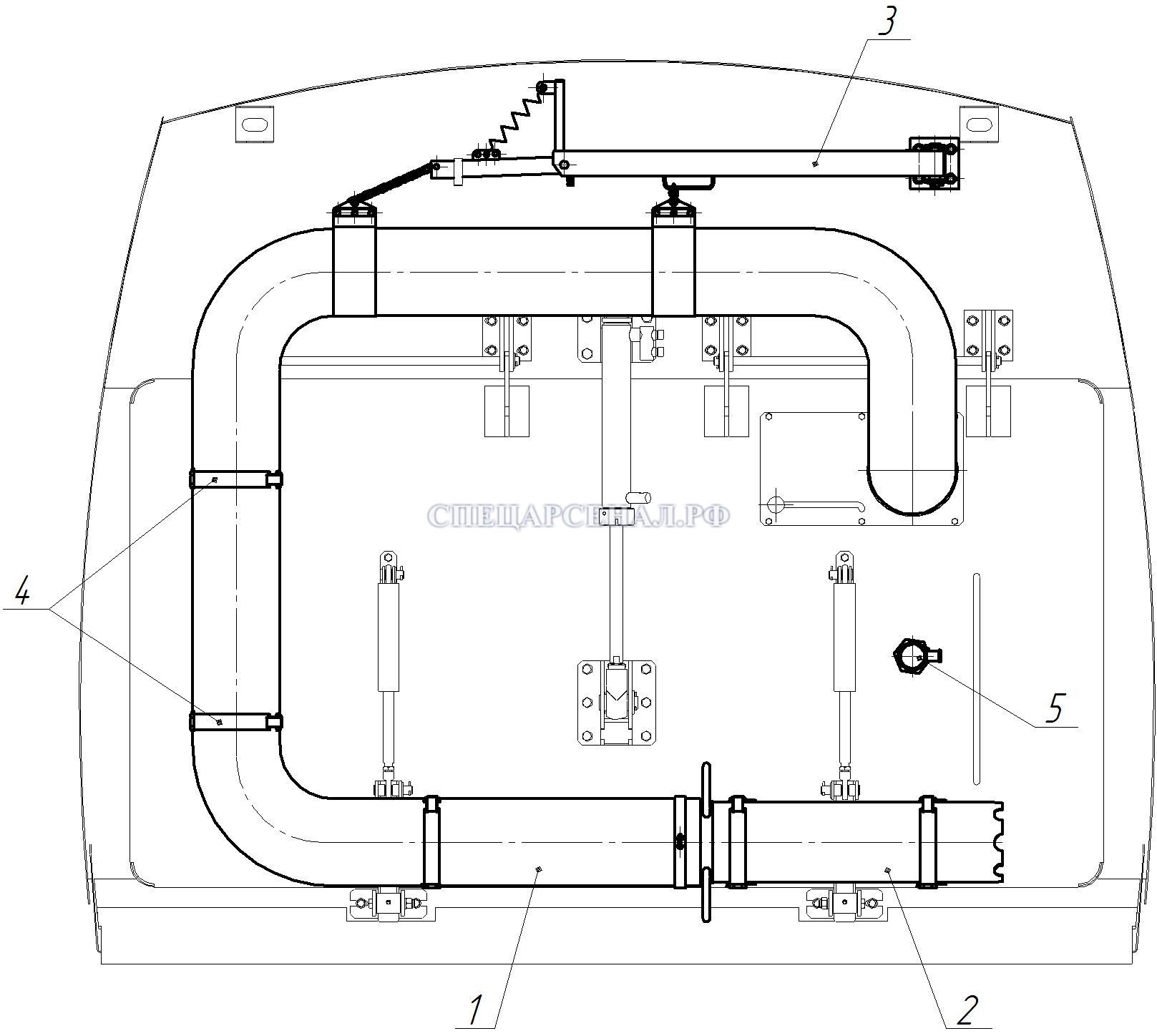

Дополнительный подборщик (рис.3) представляет собой гибкий трубопровод, состоящий из присоединительного патрубка, гофрированного рукава 1 и всасывающего наконечника 2 с ручками для его управления. Для вывешивания подборщика предусмотрен кронштейн 3 с пружинным устройством.
4 – места крепления рукава; 5 – кран слива отработанной воды.
В транспортном положении дополнительный подборщик зафиксирован в кронштейнах 4, расположенных на задней крышке при помощи хомутов. Кронштейн 3 фиксируется специальным стопорным механизмом
Автор статьи: Иван Чеботарев
