Основные параметры:
- Быстрота действия: ≥ 1,0 м³/мин (при Pвс = 50 кПа)
- Условный проход: 40 мм (резьба 1½")
- Масса: ≤ 44 кг
- Макс. разрежение: 0,09 МПа
- Климатическое исполнение: У1 (–10…+45 °C)
Конструктивные особенности и каталожные номера узлов

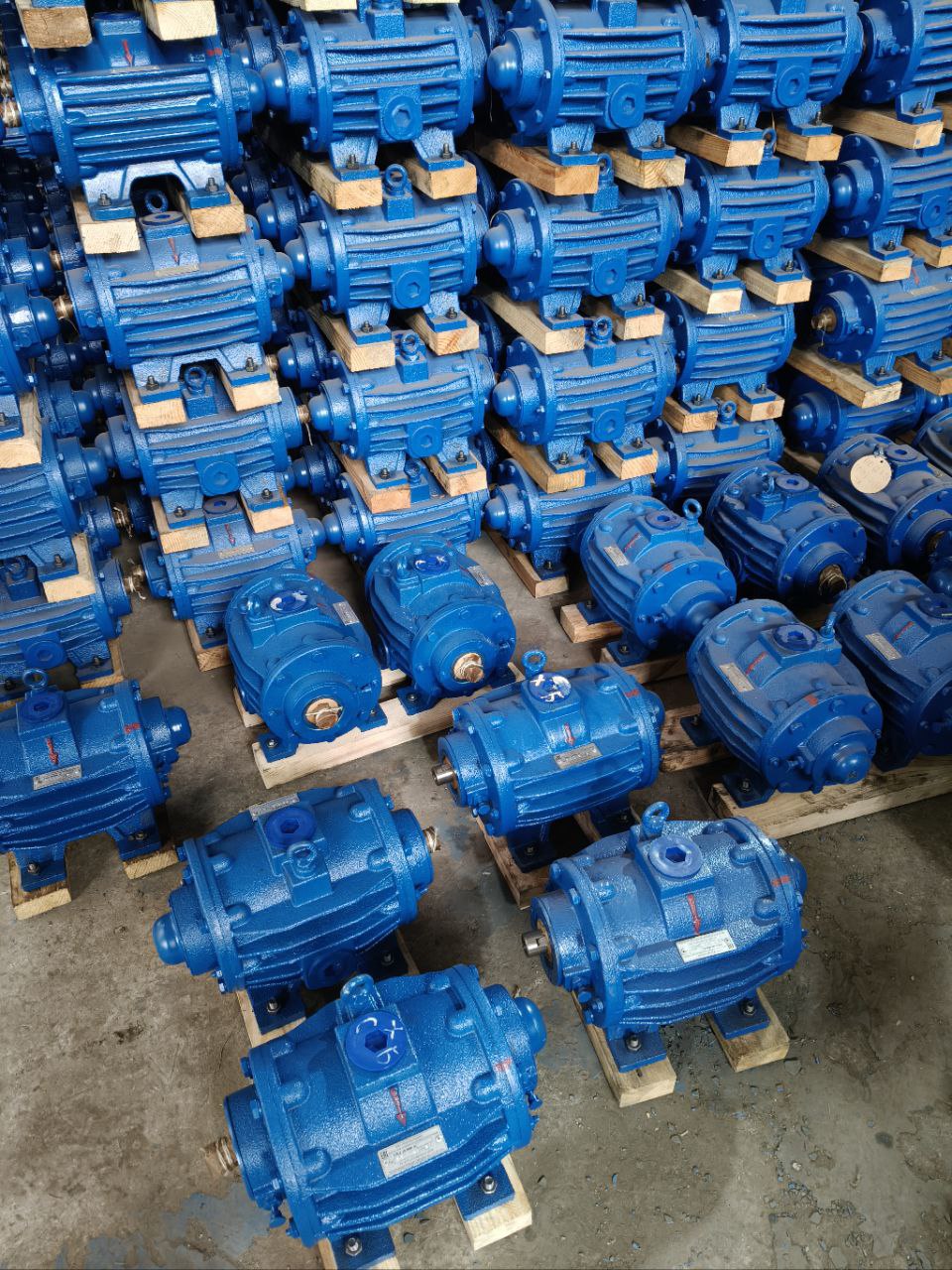

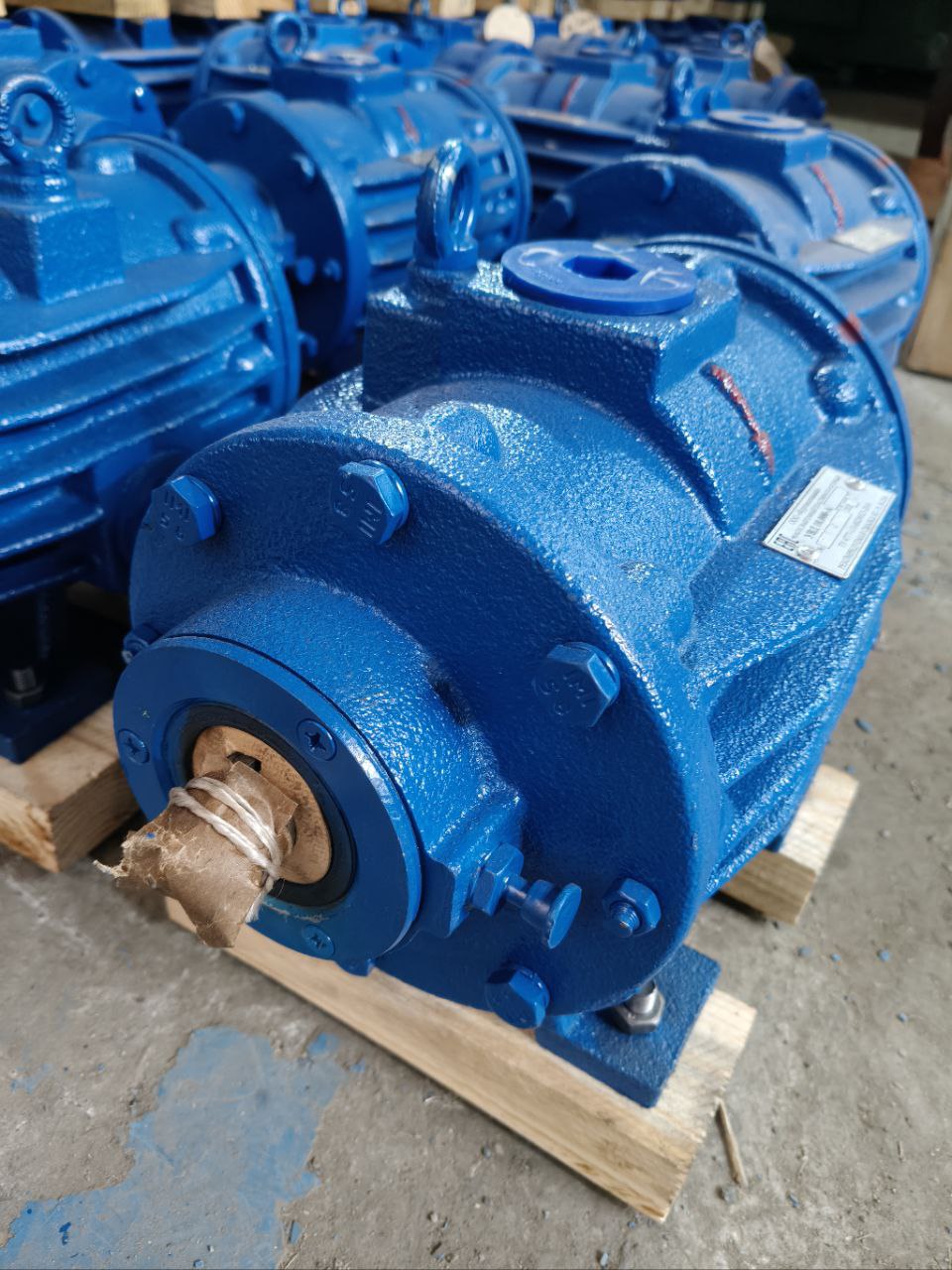

Насос УВД 10.000-А выполнен по классической схеме пластинчато-роторного вакуумного насоса:
- Ротор — УВД 10.010
- Лопатки (пластины) — УВБ 01.001 (длина 215–0,16 мм)
- Корпус — УВД 10.111
- Крышки — УВД 10.103 / УВД 10.405 / УВД 20.004
- Маслёнка — УВД 10.020 (в комплектации с маслёнкой)
- Подшипники — 306 ГОСТ 8338
- Манжета — 1.2-45×65 ГОСТ 8752
- Штифты фиксации крышек — УВД 20.608
- Болты крепления крышек — М10×30 ГОСТ 7798
Смазка подшипников и трущихся поверхностей осуществляется через маслёнку фитильного типа (ёмкость 0,6 л). Масло подаётся по прозрачным шлангам УВД 10.008 к штуцерам насоса, что позволяет визуально контролировать подачу смазки. Рекомендуемые масла: КС-19 (ГОСТ 9243-75) или И-20А (ГОСТ 20799-75).
Исполнения:
- УВД 10.000-А — с маслёнкой, один открытый конец вала
- УВД 10.000-А-01 — с маслёнкой, два открытых конца вала
- УВД 10.000-02 — без маслёнки
