Промывка сапуна гидравлического бака МКСМ-800

Процесс промывания сапунов минипогрузчиков МКСМ-800, МКСМ-1000 нужно проводить в дизельном топливе или керосине. Последовательность процедур следующая:

  • открутить пробку (3) (рисунок 1) гидравлического бака;
  • промыть ее в дизтопливе или керосине;
  • выполнить пропитку сапуна пробки новой рабочей жидкостью и поставить ее на прежнее место.
мксм-800 гидробак

Рисунок 1 — Бак гидравлический
1 — фильтр; 2, 11 — кольцо; 3 — пробка с сапуном; 4, 6, 22 — патрубок; 5 — трубка; 7 — заглушка; 8 — маслоуказатель; 9 — бак; 10 — датчик уровня; 12- сливной клапан; 13, 15 — прокладка; 14 — пробка; 16 — корпус; 17 — шарик; 18 — пружина; 19 — стакан; 20 — клапан (170 кПа); 21 — клапан (20 кПа).

Установка новых фильтрующих элементов

устройство гидравлической системы мксм

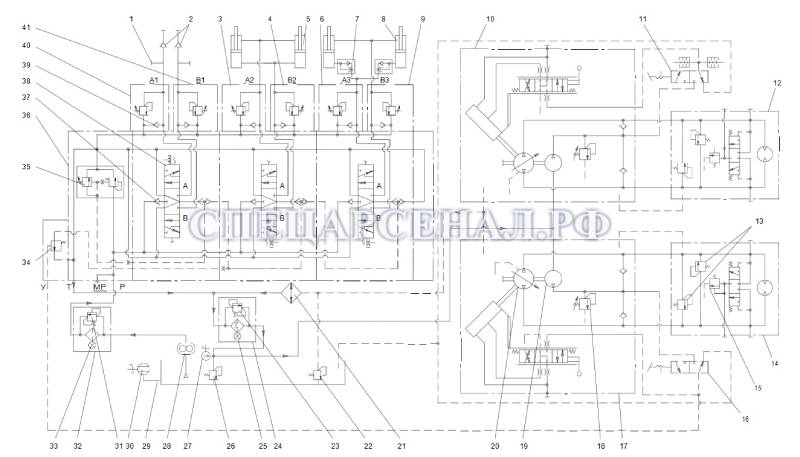

Рисунок 2 — Схема гидравлической системы
1 — пробка; 2- быстроразъемная муфта; 3 — блок вторичных подпиточно-предохранительных клапанов ковша «на себя» (18 МПа); 4 — блок вторичных подпиточно- предохранительных клапанов ковша «от себя» (5 МПа); 5- гидроцилиндр ковша ; 6 — блок вторичных подпиточно-предохранительных клапанов подъема стрелы (18 МПа); 7 — клапан стрелы;8 — гидроцилиндр стрелы; 9 — блок вторичных подпиточно-предохранительных клапанов опускания стрелы; 10,17 — гидронасос;
11 — клапан тормоза и блокировки хода; 12,14 — гидромотор; 13 — предохранительный клапан (36 МПа); 15 — клапан линии низкого давления; 16 — клапан блокировки хода и рабочего оборудования; 18 — клапан давления управления; 19 — насос подпитки; 20 — аксиально-поршневой насос; 21 — радиатор; 22 — клапан (170 кПа);
23 — клапан (200 кПа); 24 — сливной фильтр; 25,33 — датчик загрязненности; 26 — клапан (20 кПа); 27 — датчик температуры; 28 — насос; 29 — бак гидравлический; 30 — датчик уровня; 31 — клапан (0,65 МПа); 32 — фильтр напорный; 34 — клапан блокировки; 35 — первичный предохранительно-переливной клапан (16 МПа);
36 — распределитель; 37, 39 — обратный клапан; 38 — золотник; 40,41- блок вторичных подпиточно-предохранительных клапанов (18 МПа).

Чтобы поменять рабочий элемент в сливном фильтре (24) (рисунок 2) нужно:

  • откинуть кабину мини-погрузчика, как это описано в статье ОПРОКИДЫВАНИЕ КАБИНЫ МКСМ-800, ЕЕ УСТАНОВКА В РАБОЧЕЕ ПОЛОЖЕНИЕ;
  • открутить из корпуса пробку (9) (рисунок 3), слить около одного литра жидкости, находящейся внутри в заранее подготовленную емкость;
  • открутить корпус (7) из крышки (1);
  • достать из корпуса (7) фильтрэлемент (8) с кольцом-уплотнителем (11) и магнитным держателем (13);
  • с патрубка крышки (1) снять кольцо-уплотнитель (11), опорный элемент (12), пружину (14);
  • выполняется промывание корпуса (7) и уплотнительных колец (11), (15); магнит (13) очищается от грязи, кольца проверяются на наличие повреждений;
  • пробку (9) с кольцом (10) нужно закрутить в корпус (7);
  • новый фильтрэлемент смачивается рабочей жидкостью, затем устанавливается в корпус (перед этим не забыть поставить кольцо-уплотнитель (11));
  • на фильтрующий элемент устанавливается магнит (13);
  • на патрубок крышки (1) надевается пружина (14), устанавливается опорный элемент (12) и кольцо-уплотнитель (11);
  • корпус (7) вкручивается в крышку (1) (важно следить, чтобы кольцо (15) не повредилось);
  • кабина минипогрузчика устанавливается на место в соответствии со статьей ОПРОКИДЫВАНИЕ КАБИНЫ МКСМ-800, ЕЕ УСТАНОВКА В РАБОЧЕЕ ПОЛОЖЕНИЕ.
сливной фильтр мксм-800
Рисунок 3 — Сливной фильтр
1 — крышка; 2 — клапан; 3,14 — пружина; 4 — гайка; 5 — шплинт; 6 — шайба;
7 — корпус фильтра; 8 — элемент фильтрующий; 9 — пробка; 10,11,15,17 —
кольцо; 12 — упор; 13 — магнит;16 — штуцер; 18 — датчик загрязненности.

Чтобы поменять фильтрующий элемент напорного фильтра (32) (рисунок 2) нужно:

  • расположить минипогрузчик на смотровой яме и произвести демонтаж съемного днища рамы;
  • открутить стакан (7) (рисунок 4) из корпуса (1), затем вымыть его керосином либо иной жидкостью со схожими характеристиками;
  • с хвостовика корпуса (1) забрать фильтрэлемент (6);
  • новый фильтрэлемент намочить рабочей жидкостью и разместить его в хвостовике корпуса (1);
  • кольца (5, 9) стакана (7) также нужно смочить;
  • стакан (7) вкрутить в корпус (1) до предела;
фильтр напорный мксм-800

Рисунок 4 — Фильтр напорный
1 — корпус; 2 — датчик загрязненности; 3 — корпус клапана; 4 — шарик; 5,8,9 — кольцо; 6 — элемент фильтрующий; 7 — стакан; 10 — пружина; 11 — пробка.

днище рамы МКСМ-800 установить на прежнее место и надежно зафиксировать его там.
