Гидравлическое оборудование КДМ

Гидрооборудование служит для привода в действие рабочих органов машин комбинированных уборочных.

Отбор мощности для привода гидронасосов осуществляется от коробки передач через две коробки отбора мощности (КОМ).

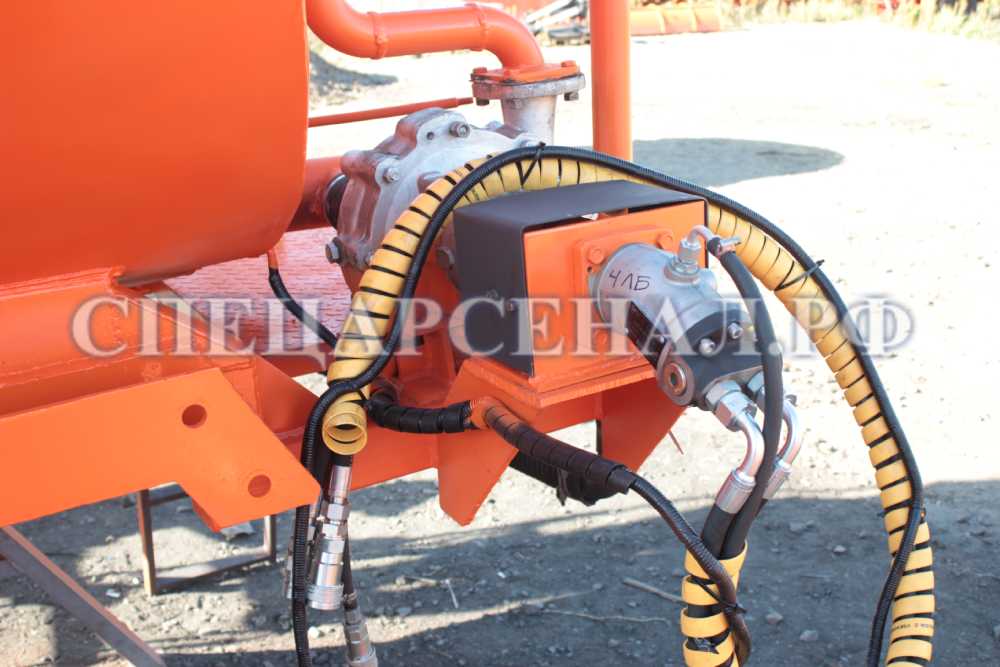

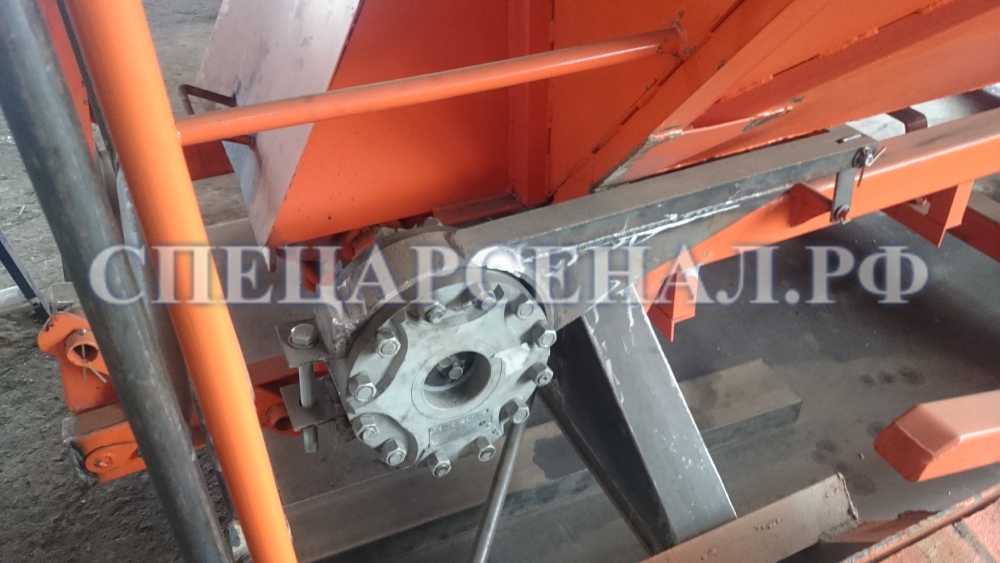

Механическая энергия приводимого вала гидронасосов преобразуется в энергию потока рабочей жидкости и используется для приведения в действие гидроцилиндра подъема и опускания щетки дорожной, гидроцилиндра подъема и опускания отвала городского, гидромоторов разбрасывателя и щетки межбазовой, гидровращателя транспортера и гидроцилиндра центрального клапана цистерны (шарового крана).

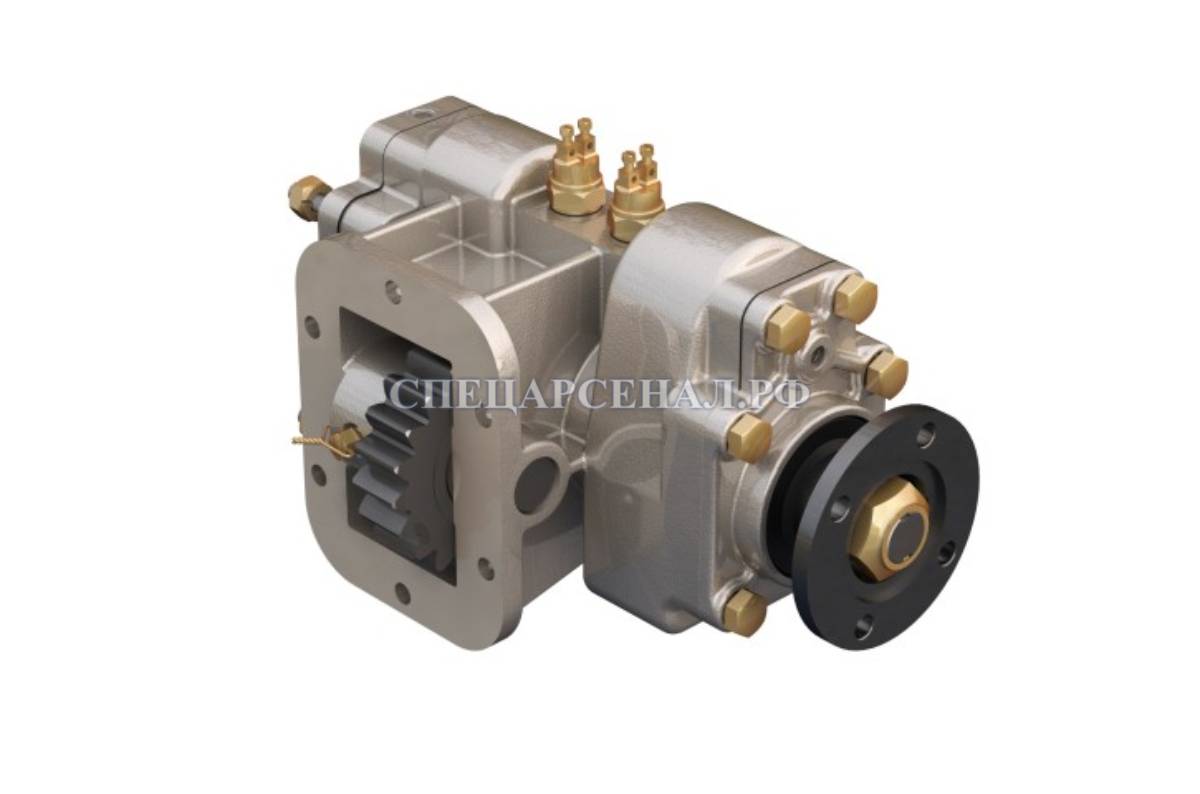

Коробка отбора мощности МП73-4202010 одноступенчатая, состоит из корпуса, зубчатой пары и  пневмокамеры для включения ведомой шестерни. КОМ имеет два выхода, к одному закреплен насос НШ32УЛ, с противоположной стороны установлена муфта для карданного вала.

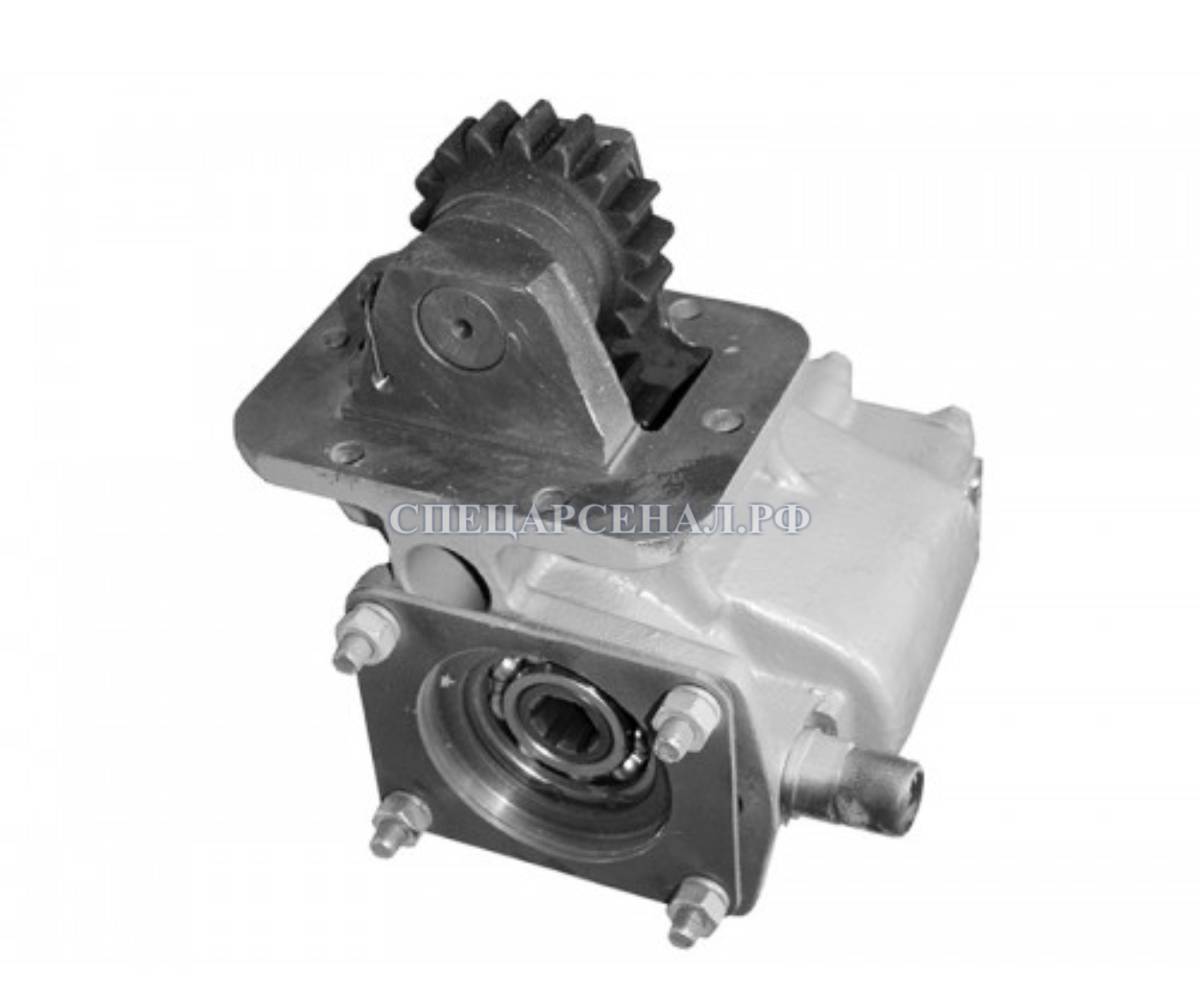

Коробка отбора мощности МП39-4202010 двухступенчатая, левая  с выходом на кардан и далее к гидронасосу НШ-50.

Состав гидросистемы КДМ

Гидросистема состоит из двух независимых линий, питающихся от одного бака:

• Одна линия включает в себя: бак - насос - регулятор расхода - манометр – односекционный гидрораспределитель – гидромотор разбрасывателя - бак.
• Вторая линия: бак - насос  - регулятор расхода - манометр – трехсекционный гидрораспределитель - гидровращатель, гидромотор щетки дорожной и водяного насоса - гидроцилиндры с гидрозамками - бак.

Технические данные, описание и указания по эксплуатации гидронасоса, гидромоторов, гидровращателя, редукторов,  даны в паспортах.

Порядок работы гидравлики КДМ

Забор рабочей жидкости гидронасосами осуществляется по маслопроводу из бака. Основным условием для нормальной работы гидросистемы является герметичность ее соединений и чистота заливаемого масла.

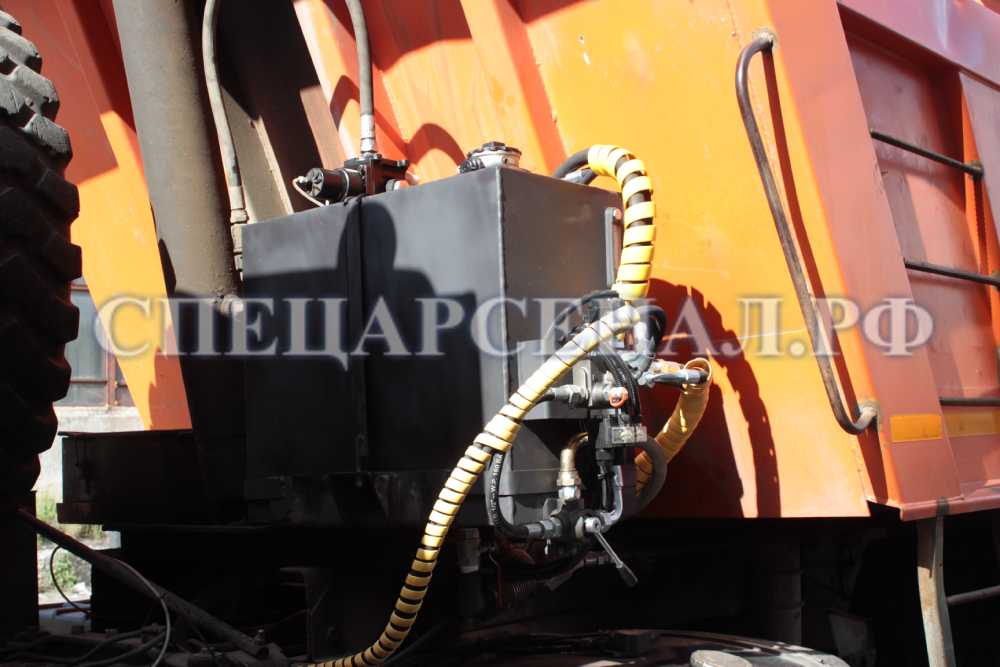

Бак прямоугольного сечения крепится между водительской кабиной и пескоразбрасывающим бункером (цистерной). На баке смонтированы фильтра: однолинейный, воздушный, гидрораспределители, сливной коллектор.

Система фильтрации

Линейный фильтрующий элемент очищает гидравлическое масло перед подачей в гидронасос. Масло подводится к крышке и по фасонному отверстию поступает в отстойник проходит через штору фильтроэлемента. Фильтр имеет форму цилиндра с наружной перфорированной обечайкой и внутренней трубой, между которыми расположена штора из фильтровальной бумаги. Крупные частицы загрязнений осаждаются в отстойнике, мелкие - задерживаются в фильтрующей шторе.

Для предохранения фильтроэлемента от повреждения при засорении фильтрующего элемента или запуске системы в холодное время от возрастания сопротивления установлен предохранительный клапан, который отрегулирован так, что при возрастании давления в фильтрующем элементе до 0,25 МПа (2,5 кгс/см²) начинает работу; при нагнетании напора до 0,3 МПа (3,0 кгс/см²) направляет масло в гидравлический бак, мимо фильтра.

Доливка гидравлического масла

Заправку бака осуществляется воронкой, вывернув фильтр воздушный. Масло перед заливкой профильтровать через фильтрующий материал

В днище бака имеется пробка слива масла, на стенке бака имеется маслоуказатель для контроля уровня масла.

Гидрозамки

В контур маслопроводов гидроцилиндров отвала поворотного и щетки межбазовой установлены гидрозамки по одному на гидроцилиндр. Гидрозамок в контуре гидроцилиндра подъема и опускания отвала городского установлен на гидроцилиндре, в контуре подъема и опускания щетки дорожной на специальном кронштейне возле гидроцилиндра.

Гидрозамок односторонний пропускает рабочую жидкость только в одном направлении, предохраняет щетку межбазовую и передний отвал КДМ от самопроизвольного опускания.

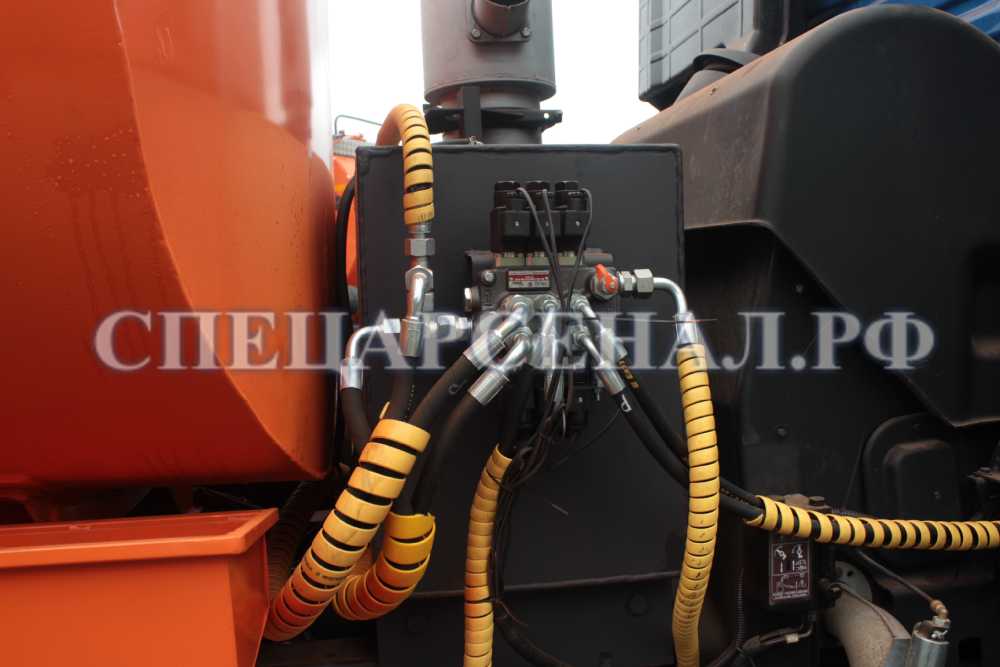

Гидрораспределитель

Трехсекционный гидрораспределитель состоит из клапанной секции, 3-х рабочих секций и управляющей секции. Клапанная секция с предохранительным клапаном, отрегулированным на давление 15 МПа, имеет два отверстия, одно для подвода масла из гидронасоса, другое для слива масла в сливной коллектор и далее в бак. Каждая рабочая секция имеет два вывода для подачи масла к исполнительным механизмам.

Согласно гидравлической схеме назначение выводов гидрораспределителя следующее:

Для управления гидрораспределителем на панели управления водителя имеются тумблеры с обозначением включаемого механизма.

Регулятор расхода гидравлической жидкости

Для предохранения гидросистемы от превышения давления и возможности регулирования скорости вращения гидромоторов и гидровращателя установлены два регулятора расхода с предохранительным клапаном. Регуляторы расхода установлены на левой стенке гидробака. Предохранительный клапан системы привода транспортера и щетки дорожной регулируется на давление 16 МПа, а гидросистемы привода разбрасывателя - на давление 10 МПа.

Предохранительный клапан регулируется кручением валика. При кручении валика в одну сторону давление нагнетается, в другую - падает. После монтажа давления валик фиксируется контргайкой.

Гидропоток масла и, соответственно, скорость вращения гидромоторов и гидровращателя контролируется уменьшением или увеличением проходного отверстия. При выкручивании маховичка поток масла возрастает, при закручивании - падает.

Сливной коллектор

Сливной коллектор, представляющий собой трубу с приваренными штуцерами, закреплен на гидробаке. К сливному коллектору отводится  масло от гидромоторов щетки межбазовой и разбрасывателя, от сливных секций регуляторов расхода и гидрораспределителя. Из сливного коллектора масло через фильтр поступает в бак.

Примечания:

На машине КДМ-43253-02 и КДМ-43253-02С (машина без поливомоечного оборудования) взамен коробок отбора мощности МП39-4202010 и МП73-4202010 устанавливается одна правая коробка МП21-4202010 с двумя насосами НШ-32УЛ и НШ-50.

На машине КДМ-43253-03 (машина без пескоразбрасывающего оборудования)  на правой коробке отбора мощности не устанавливается насос НШ-32УЛ и гидрораспределитель ВЕ10.573.24Н из-за отсутствия пескоразбрасывателя.
