Насос УВД 10.000-А — пластинчато-роторный вакуумный, разработанный для создания и поддержания стабильного разрежения в различных технических системах. Производимый по ТУ 4777-113-00238523-2010, он зарекомендовал себя как надёжный компонент не только в доильных установках, но и в ассенизаторских машинах, где требуется эффективное создание вакуума для перекачки жидких сред.
Универсальность применения
Хотя изначально насос проектировался для комплектации вакуумных агрегатов доильных установок, его конструктивные особенности позволяют успешно применять его в других сферах:
- Сельское хозяйство: поддержание вакуумметрического давления 50 кПа (375 мм рт. ст.) в доильных системах для коров;
- Коммунальное хозяйство: создание разрежения в ассенизаторских машинах для откачки нечистот и жидких отходов;
- Промышленность: любые установки, требующие создания вакуумметрического давления до 0,09 МПа.
Важно соблюдать одно условие: запрещается применение насоса не по назначению — только в системах, соответствующих техническим параметрам оборудования.
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота действия при давлении всасывания 50 кПа, 1430±20 об/мин | ≥1,0 м³/мин (1000 л/мин) |
| Условный проход впускного/выпускного отверстий | 40 мм |
| Резьба присоединительных отверстий | 1½" |
| Диаметр выходного конца вала ротора | 28h8 мм |
| Масса (не более) | 44 кг |
| Габаритные размеры (с маслёнкой): длина × ширина × высота | 400 × 260 × 450 мм |
| Потребляемая мощность (не более) | 4 кВт |
| Ресурс до списания | ≥14 000 часов или 7 лет |
| Максимальное разрежение | 0,09 МПа |
| Давление на выпуске | 0,06 МПа |

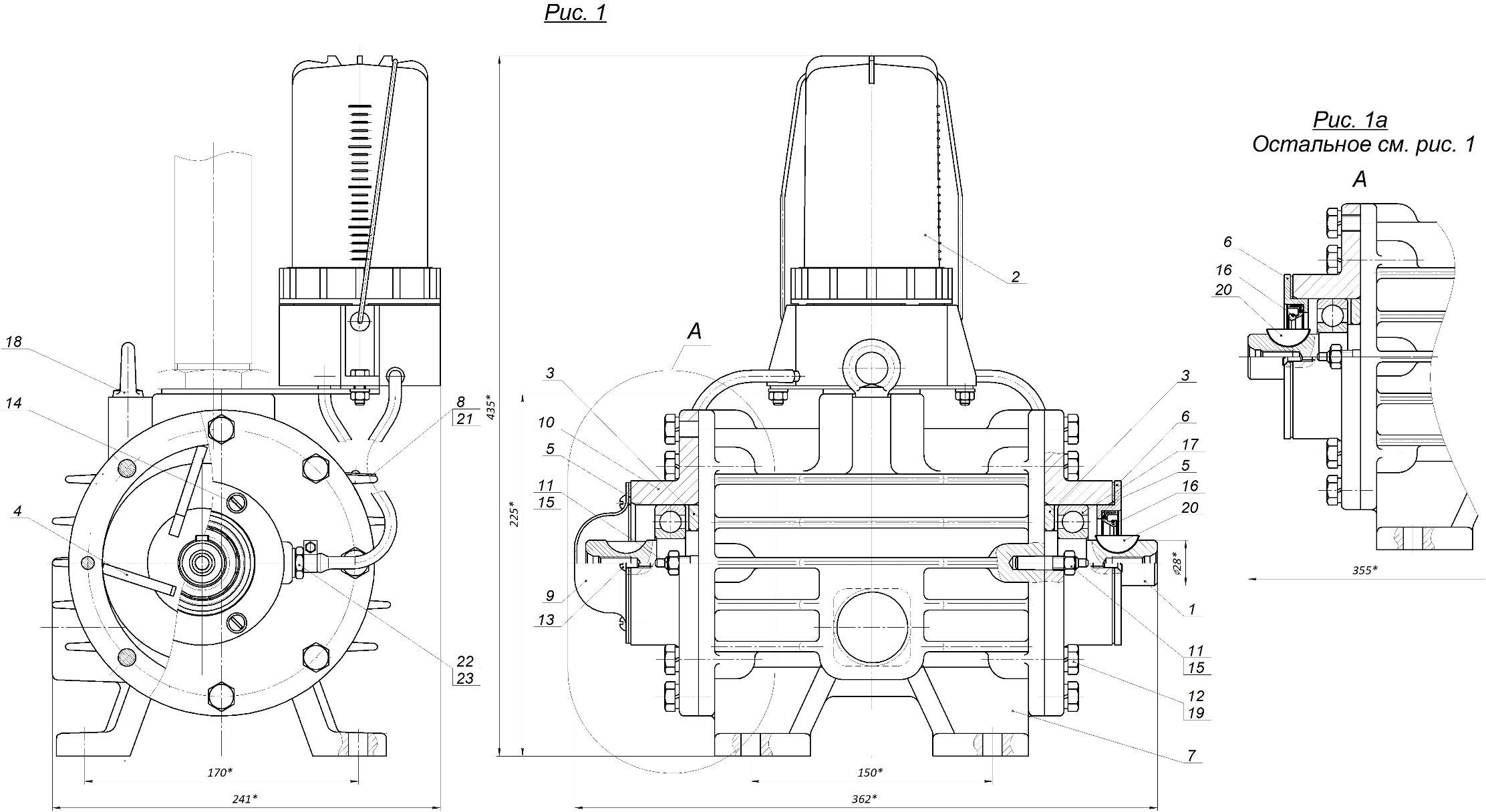

1-ротор УВД 10.010, 2-масленка УВД 10.020, 3-шайба УВА 01.106, 4-лопатка УВБ 01.001, 5-прокладка УВД 10.001, 6-крышка УВД 10.103, 7-корпус УВД 10.111, 8-табличка, 9-крышка УВД 10.405, 10-крышка УВД 20.004, 11-штифт УВД 20.608, 12-болт М10х30 ГОСТ 7798,
13-винт В2.М6х8 ГОСТ 17473, 14-винт В2.М6х12 ГОСТ 17475, 15-гайка М8 ГОСТ 5915, 16-манжета 1.2-45х65 ГОСТ 8752,
17-подшипник 306 ГОСТ 8338, 18-рым-болт М8 ГОСТ 4751, 19-шайба 10.65Г ГОСТ 6402, 20-шпонка 8х11 ГОСТ 24071, 21-заклепка 3,2х10 DIN 7337, 22-уплотнительное кольцо 1/4, 23-штуцер 7-1/4.
Конструктивные исполнения
Для гибкости применения в различных агрегатах насос выпускается в трёх вариантах:
- УВД 10.000-А — базовое исполнение с маслёнкой, один конец вала открыт (Рис. 1);
- УВД 10.000-А-01 — с маслёнкой и двумя открытыми концами вала для подключения дополнительного оборудования (Рис. 1а);
- УВД 10.000-02 — без маслёнки, предназначен для систем с централизованной смазкой (Рис. 1б).
Принцип работы и устройство
Вакуумный насос УВД 10.000-А пластинчато роторный работает по классической схеме изменения рабочего объёма:
- Внутри цилиндрического корпуса УВД 10.111 вращается ротор УВД 10.010 с четырьмя пазами;
- В пазах свободно перемещаются текстолитовые лопатки УВБ 01.001 (длина 215⁻⁰·¹⁶ мм);
- При вращении объём между смежными лопатками периодически увеличивается (зона всасывания — создаётся разрежение) и уменьшается (зона нагнетания — воздух вытесняется).
Ротор вращается на подшипниках 306 ГОСТ 8338, установленных в крышках УВД 20.004 и УВД 10.405. Для фиксации зазоров при сборке используются штифты УВД 20.608.
Важно: направление вращения строго регламентировано стрелкой на корпусе. Вращение против стрелки запрещено — это приводит к поломке лопаток.
1-чашка УВД 10.011, 2- фитиль УВД 10.030, 3- пробка УВД 10.009, 4- крышка УВА 12.002,
5- стакан УВА 12.001, 6- дуга УВА 12.605, 7- прокладка УВА 12.008, 8- шланг УВД 10.008,
9- болт М6х20 ГОСТ 7798, 10- гайка М6 ГОСТ 5915, 11- шайба 6.65Г ГОСТ 6402,
12- гайка УВА 12.602, 13- трубка УВА 12.015.
Система смазки
Насос оснащён маслёнкой фитильного типа, обеспечивающей непрерывную подачу смазки к трущимся поверхностям:
| Компонент | Обозначение | Особенности |
|---|---|---|
| Маслёнка базовая | УВД 10.060 | Ёмкость стакана 0,6 л (Рис. 2) |
| Маслёнка с кронштейном | УВД 10.020 | Для удобства монтажа на раму (Рис. 3) |
| Шланги маслопровода | УВД 10.008 | Прозрачные — позволяют визуально контролировать подачу масла |
| Норма подачи масла | — | 0,25–0,4 г на 1 м³ воздуха |
| Рекомендуемые масла | — | Компрессорное КС-19 ГОСТ 9243-75 или индустриальное И-20А ГОСТ 20799-75 |
Масло поступает через прозрачные шланги к подшипникам и трущимся поверхностям ротора, лопаток и корпуса. Избыток масла удаляется потоком воздуха через выпускное отверстие — это особенно важно при работе в ассенизаторских машинах, где требуется надёжная защита от загрязнений.

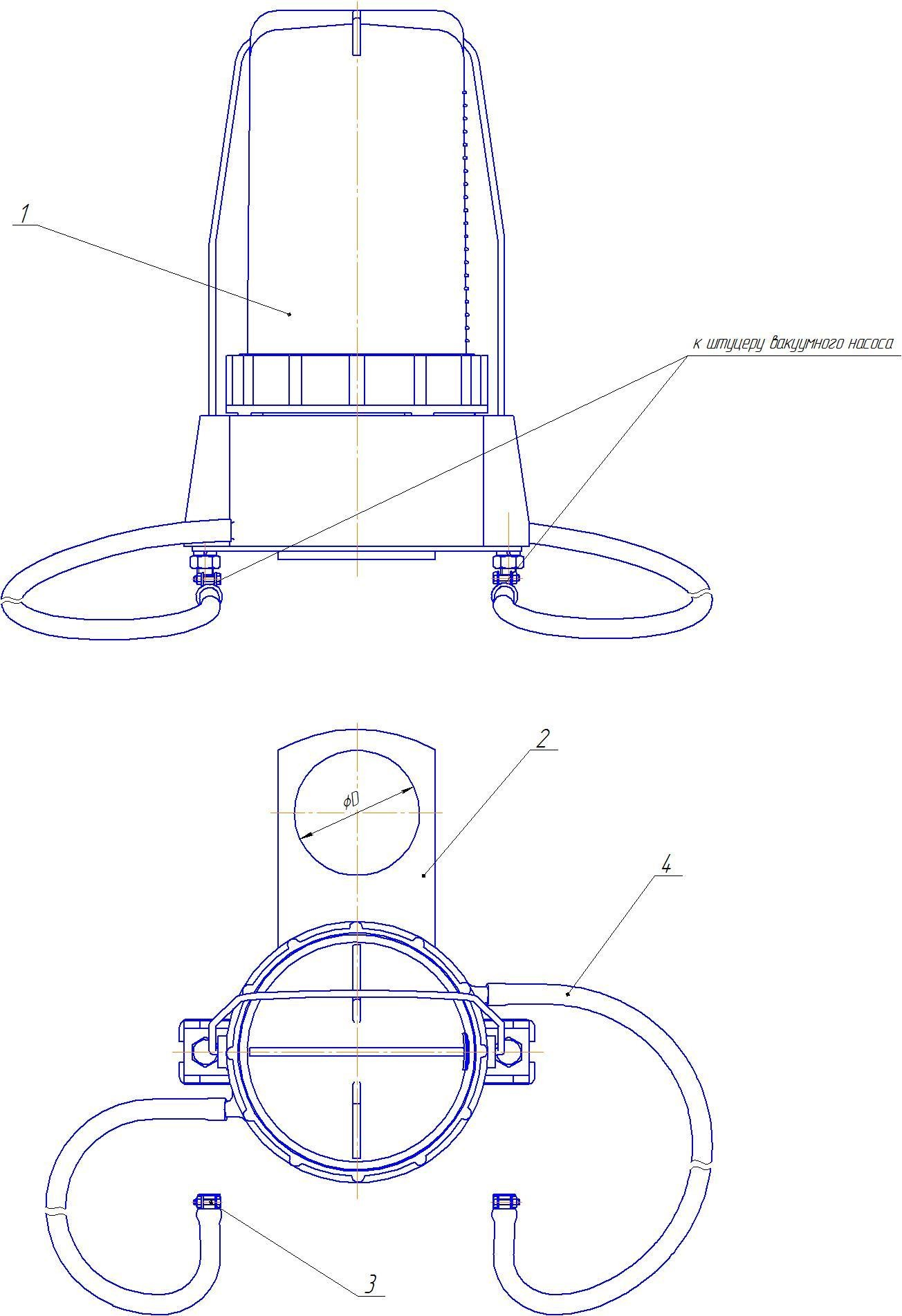

1– масленка УВД 10.060; 2– кронштейн УВД 10.040; 3– хомут винтовой MINI 8-10/9 W1;
4– шланг УВД 10.008.
Каталожные номера ключевых компонентов
| Наименование | Каталожный номер / Обозначение |
|---|---|
| Ротор | УВД 10.010 |
| Лопатка текстолитовая | УВБ 01.001 |
| Корпус | УВД 10.111 |
| Крышка левая | УВД 20.004 |
| Крышка правая | УВД 10.405 |
| Прокладка корпуса | УВД 10.001 |
| Подшипник | 306 ГОСТ 8338 |
| Манжета | 1.2-45×65 ГОСТ 8752 |
| Шпонка | 8×11 ГОСТ 24071 |
Особенности эксплуатации в различных условиях
При использовании насоса в ассенизаторских машинах необходимо учитывать специфику эксплуатации:
- Защита от обратного потока: перед впускным патрубком рекомендуется установка обратного клапана для предотвращения попадания откачиваемой среды в насос при остановке;
- Усиленное обслуживание: при работе с агрессивными средами интервалы ТО-2 сокращаются до 800 часов;
- Профилактическая промывка: каждые 1200 часов (ТО-2) выполняется промывка внутренней полости насоса без разборки — ¼ л дизельного топлива заливается через гнёзда пробок маслёнки при работающем насосе.
Регламент технического обслуживания:
- Ежедневно: проверка уровня масла (не ниже первого деления стакана), контроль соединений шлангов;
- ТО-1 (200–240 ч): промывка фитилей маслёнки в дизельном топливе;
- ТО-2 (1200 ч): профилактическая промывка полости насоса, прочистка маслопроводящих каналов проволокой Ø1 мм.
Заключение
Насос вакуумный УВД 10.000-А пластинчато роторный — это универсальное решение для создания разрежения в самых разных условиях эксплуатации. Простота конструкции, ремонтопригодность (разборка возможна стандартным инструментом: ключи 10×12, 14×17, отвёртка) и чёткая номенклатура запчастей делают его востребованным как в сельскохозяйственных предприятиях для доильных установок, так и в коммунальных службах для ассенизаторской техники. Соблюдение регламента обслуживания и применение оригинальных комплектующих с каталожными номерами гарантируют достижение ресурса 14 000 часов безотказной работы.
Автор статьи: Иван Чеботарев
