Технические характеристики XCMG LW300F

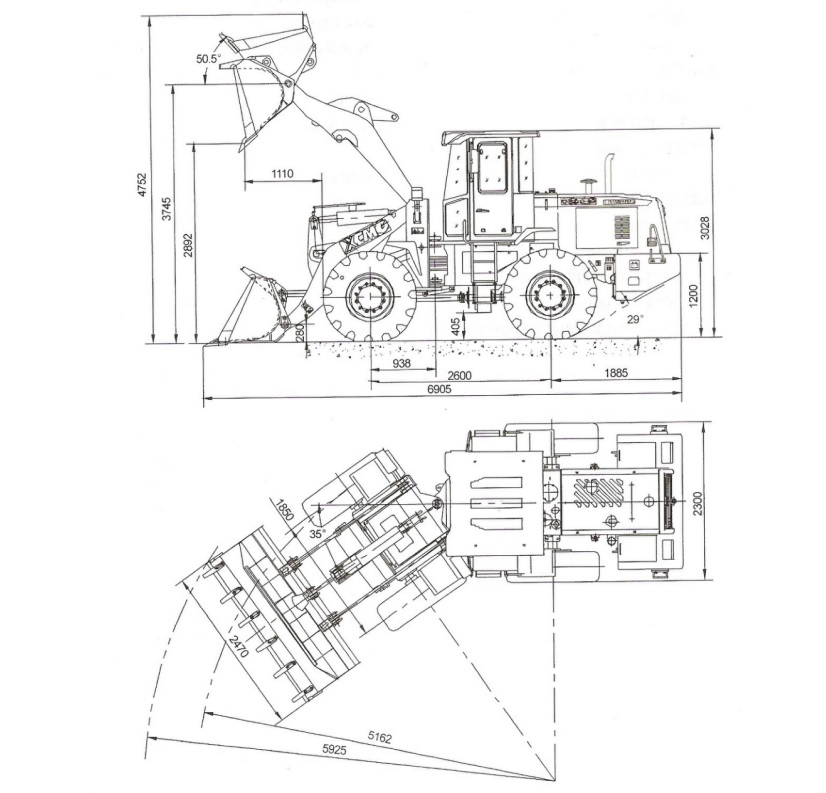

габаритные размеры

Габариты погрузчика LW300F
Модель LW300FМодель LW300F с высокой разгрузкой
Размеры техники в м
Длина6,9057,21
Ширина по ковшу2,47
Высота3,028
База колес2,6
Ширина колеи1,85
Минимальное значение клиренса0,4
Технические характеристики
Грузоподъемность, т32,6
Вместимость ковша, м31,81,5
Масса погрузчика, т10
Скорость движения, км/ч
1-я10
2-я16
3-я21
4-я35
Задний ход 1-я14
Задний ход 2-я25
Максимальное значение сила тяги, кН90
Предельно преодолеваемый подъем, град28
Максимальный угол съезда со спуска, град4440
Предельная высота разгрузки, м2,8923,2
Расстояние разгрузки, м1,111,118
Углы опрокидывания ковша, град
Минимальный4548
Максимальный5046
Функция автоматического опускания ковша++
Предельная тяга при копании, кН110
Предельный радиус поворота
Внешней стороной ковша, м (горизонтальное положение)5,9256,047
Углы поворота, град35±1
Угол смещения заднего моста, град±12
неисправности двигателя погрузчика

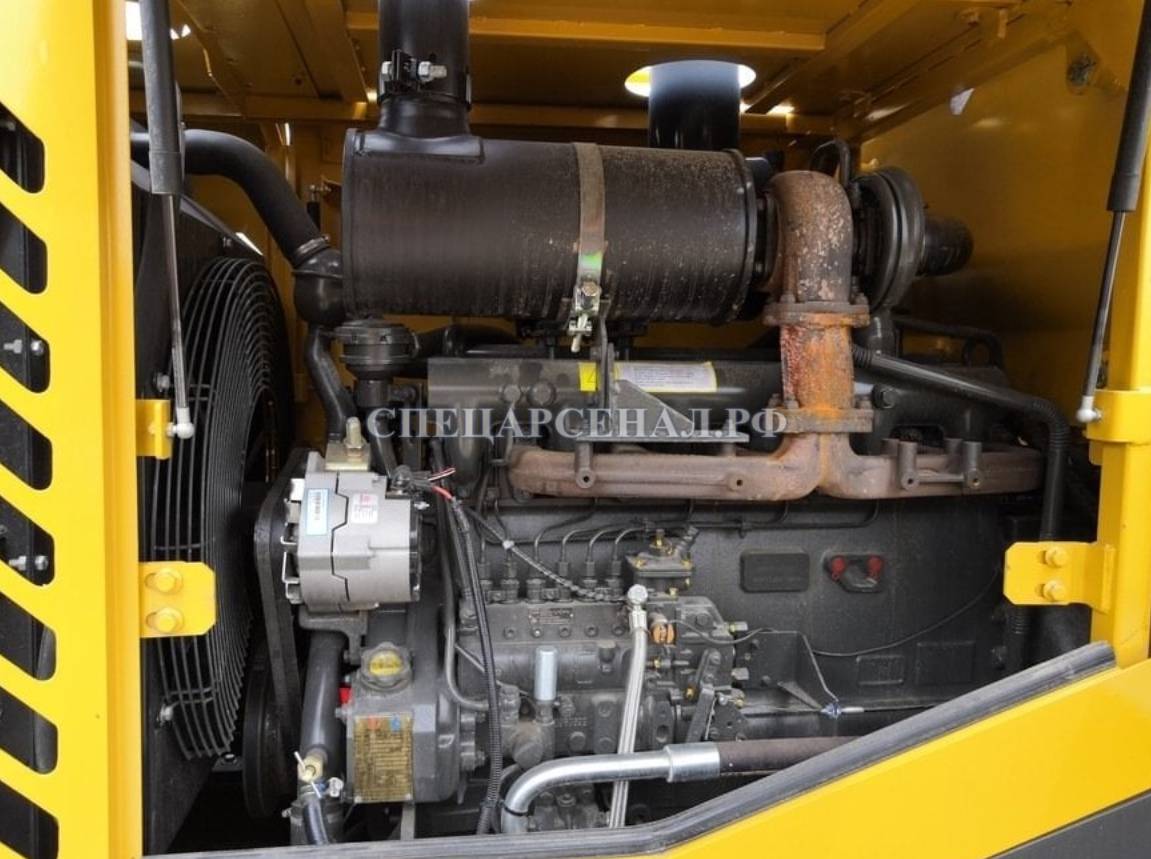

Двигатель

МодельYC6B125-T11TD226B-6IG14
Мощность92 кВт
Номинальная частота вращения коленвала2300 об./мин
Максимальный крутящий момент420 Нм при 1400…1600 об./мин520 Нм при 1400…1600 об./мин
основные узлы

Система привода

МодельYJ315Х
Тип3-х элементный
Значение коэффициента преобразования3,2
Диаметр315 мм
Метод охлажденияциркуляция холодного масла
Значение давления масла в системе560 МПа
кпп

Коробка передач (динамическое + механическое переключение передач)

МодельВS428
Число передач4 передних + 2 задних
Передаточные числа
1-я3,82 (вперед) / 3,05 (назад)
2-я2,08 (вперед) / 0,87 (назад)
3-я1,09
4-я0,59
Давление масла1,1…1,5 МПа
Модель маслонасосаСВ32
Рабочий расход масла насосом32 мл/об.

Передний, задний приводной мост

Соотношение скоростей5,286
Тип колесного редукторапланетарный
Соотношение скоростей3,882
фронтальный погрузчик xcmg

Мост и колеса

Используемые шины17,5-25
Значения давления в шинах0,31…0,35 МПа (передние)0,28…0,30 МПа (задние)

Тормозная система

Тип ножного тормозадисковый, 4-колесный
Давление в тормозной системе784…833 кПа
Тип ручного тормозас валом управления
кабина XCMG LW300F

Рулевая система

Давление в гидравлической системе рулевого управления14 МПа
Предельный угол поворота35 град
гидробак

Гидравлическая система рабочей установки

Максимальное давление в системе16 МПа

Объем емкостей

Топливный бак150 л
Система смазывания двигателя20 л
Коробки передач и преобразователя32 л
Гидравлический маслобак170 л
Масло приводного моста25 л
