электросхема
Рисунок 1 - Электросхема

Электрическая система

ПоломкаПричины, по которым появляетсяМетоды устранения
Фронтальный погрузчик тяжело заводится (не запускается дизельный двигатель)1. Недостаточно заряжен или неисправен аккумулятор
2. Поломка выключателя зажигания
3. Поломка стартера
4. Плохие контакты электропроводов
5. Загрязнения или неисправности маслопроводов, воздухопроводов
1. Подзарядить или заменить аккумулятор
2. Отремонтировать или заменить выключатель
3. Отремонтировать или заменить стартер
4. Проверить контакты проводов, при необходимости заменить
5. Очистить или заменить маслопроводы, воздухопроводы
Постоянное перегревание стартера1. Ключ зажигания не возвращается в начальное положение
2. Плохие контакты стартера
3. Короткое замыкание проводников стартера
1. Отремонтировать или заменить выключатель зажигания
2. Прочистить или заменить контакты
3. Отремонтировать стартер
Некорректные показания приборов1. Некачественные контакты проводов
2. Неисправности соответствующих датчиков
3. Неисправности приборов
1. Отремонтировать контакты
2. Заменить датчики исправными
3. Заменить приборы исправными
Сигнализация работает непрерывно1. Некачественные соединения
2. Низкое давление в тормозной системе
3. Неисправности элементов сигнализации
4. Поломка датчика давления
1. Отремонтировать проводники, их контакты
2. Отрегулировать работу тормозной системы
3. Отремонтировать или заменить сигнализацию
4. Заменить датчик давления
Не горят лампочки1. Неисправен предохранитель
2. Перегорела нить накаливания лампы
3. Некачественные контакты
1. Заменить перегоревшие предохранители
2. Заменить сгоревшую лампочку
3. Прочистить или заменить контакты
Не заряжается аккумулятор1. Разрыв в соединительных проводниках
2. Неисправен предохранитель
3. Поломка диода
4. Неисправны электрощетки или их плохой контакт
5. Короткое замыкание или разрыв электрической цепи генератора
1. Устранить разрыв проводников
2. Заменить предохранитель новым
3. Установить новый диод
4. Проверить состояние электрических щеток
5. Отремонтировать или заменить генератор ХСМG LW 300F

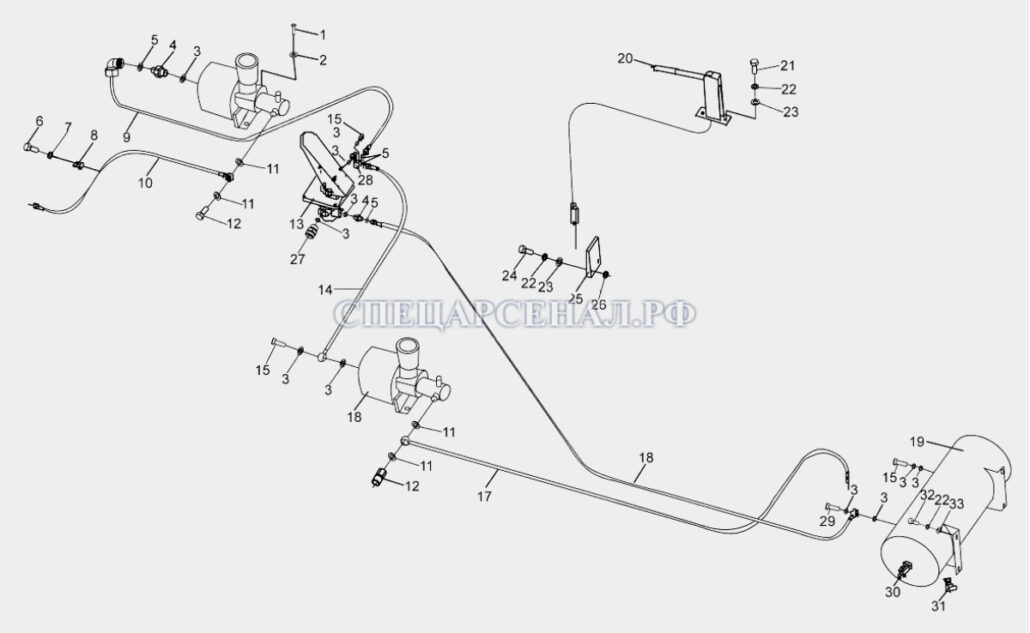

Рисунок 2 - Тормозная система
1 - Болт M12x25; 2 - Шайба 12; 3 - Шайба 22; 4 - Соединение; 5 - O-образное кольцо; 6 - Болт М8х16; 7 - Шайба 8; 8 - Цанга; 9 - Воздухоприводная труба переднего форсажного насоса; 10 - Гибкий рукав переднего моста; 11 - О-образное кольцо 6x1.8; 12 - Штуцер; 13 - Пневматический тормозный клапан; 14 - Пневматическая труба заднего цилиндра форсажа; 15 - Болт; 16 - ФН в сборе; 17 - Гибкий рукав заднего моста; 18 - Выпускной патрубок воздухосборника; 19 - Воздухосборник; 20 - Контроллер с ручным управлением; 21 - Болт M10x40; 22 - Шайба 10; 23 - Шайба 10; 24 - Болт M10x50; 25- Неподвижная опора; 26 - Шайба; 27 - Прямое соединение; 28 - Соединение тройника; 29 - Болт; 30 - Водовыпускной кран; 31 - Автоматический сливной клапан; 32 - Болт М10х30; 33 - Шайба 10.

Тормозная система

ПоломкаПричины, по которым появляетсяМетоды устранения
Недостаточный эффект торможения1. Утечка масла через маслонасос
2. Завоздушивание трубопроводов
3. Низкое давление в системе
4. Износ усилителя тормозов
5. Утечка смазки в ступице колеса
6. Чрезмерный износ тормозных пластин
1. Заменить уплотнительное кольцо
2. Стравить воздух с тормозной системы
3. Проверить состояние компрессора, клапана сепаратора, герметичность предохранительного клапана, воздухопровода
4. Заменить усилитель тормозов
5. Отремонтировать или заменить сальник ступицы
6. Заменить пластины
Педаль тормоза не отпускается до конца1. Неправильно расположен рычаг тормозного клапана, сломана пружина или зажим
2. Некорректно функционирует усилитель тормозов фронтального погрузчика
3. Не функционирует нормально поршень насоса
1. Отремонтировать или заменить тормозной клапан
2. Отремонтировать или заменить усилитель
3. Заменить уплотнительное кольцо
Медленно увеличивается давление в тормозной системе1. Нарушена герметичность системы
2. Неисправен компрессор
3. Плохо закручена сливная пробка сепаратора
1. Отремонтировать воздухопровод и устранить его разгерметизацию
2. Проверить функционирование компрессора
3. Нормально закрутить пробку
Недостаточное усилие торможения ручным тормозом1. Увеличенный зазор между барабаном и тормозной накладкой
2. На накладку попало масло
1. Отрегулировать величину зазора
2. Очистить пластину от масла

Рабочая гидравлическая система

гидросистема
Рисунок 3 — Гидросистема
1 — Цилиндр ковша; 2 — Гидроцилиндр стрелы; 3 — Трубный хомут; 4 — Шайба; 5 — Распределительный клапан; 6 — Болт; 7 -Гайка; 8 — Шайба; 9 — Откачивающая труба распределительного клапана; 10 — Бак для гидравлического масла; 11 — Болт; 12 — Болт; 13 — Стержень-указатель; 14 — Болт; 15 — Цилиндр правой стрелы; 16 — Стальная труба; 17 — Шланговое соединение; 18 — Шланговое соединение; 19 — Стальная труба; 20 — Шланговое соединение; 21 — Трубный хомут; 22 — Шланговое соединение; 23 — Трубный хомут; 24 — Шланговое соединение; 25 — Болт; 26 — Масляная труба от распределительного клапана до передней полости цилиндра вращательного ковша; 27 — Масляная труба от распределительного клапана до задней полости цилиндра вращательного ковша; 28 — Трубный хомут; 29 — Трубный хомут; 30 — Шайба; 31 — Болт; 32 — Масляная труба от распределительного клапана до передней полости цилиндра стрелы; 33 — Масляная труба от распределительного клапана до задней полости цилиндра стрелы; 34 — Опора распределительного клапана; 35 — Гайка; 36 — Болт; 37 — Гайка; 38 — Шайба; 39 — Шайба; 40 — Соединитель; 41 — Шланговое соединение; 42 — Clamp; 43 — Трубный хомут; 44 — Болт; 45 — Заглушка; 46 — Шайба; 47 — Шайба; 48 — Шланговое соединение; 49 — Clamp; 50 — Трубный хомут; 51 — Шланговое соединение; 52 — Болт; 53 — Стрелка-указатель; 54 — Болт; 55 — Шланговое соединение; 56 — Блок фланцев; 57 — Стальная труба; 58 — О-образное кольцо; 59 — Болт; 60 — Шайба; 61 — Блок фланцев; 62 — О-образное кольцо; 63 — О-образное кольцо.
ПоломкаПричины, по которым появляетсяМетоды устранения
Недостаточно мощности для подъема подвижного рычага, ковша1. Чрезмерный износ или поломка сальника в масляном насосе
2. Чрезмерный износ распределительного клапана, увеличенное расстояние между клапаном корпуса и рычагом
3.Утечка масла через маслопровод
4. Утечка масла внутри насоса
5. Некорректная настройка предохранительного клапана, недостаточное давление в системе
6. Загрязнение маслопровода и масляного фильтра ХСМG LW 300F
1. Заменить сальник насоса
2. Проверить клапан, отрегулировать расстояние, выполнить замену распределительного клапана
3. Устранить утечку маслопровода
4. Отремонтировать или заменить маслонасос
5. Отрегулировать давление в системе, настроить работу клапана
6. Прочистить фильтр, слить загрязненное масло и залить новое
Медленное перемещение подвижного рычага, ковша при высоких оборотах мотора1. Износился или сломался  сальник масляного цилиндра
2. Неисправности в предохранительном клапане
1. Заменить сальник маслонасоса
2. Поверить функционирование предохранительного клапана, при необходимости заменить его
Происходит смешивание масла коробки передач и гидравлического масла1. Чрезмерный износ или микротрещины в масляном насосе1. Заменить сальник, очистить фильтр, заменить поврежденные детали масляного насоса
