Порядок монтажа ковша МКСМ-800

Чтобы произвести установку ковша мини-погрузчика МКСМ-800 (МКСМ-1000) потребуется выполнить следующие действия:

  • переместить рычаг (4) (рисунок 1) быстросъемного механизма в нижнее положение «Б» до полной его фиксации стопором (3) (в этом случае пальцы (1) должны войти в отверстия рычага (4));
  • провернуть поворотный упор «В» по направлению к ковшу;
  • наклонить быстросъемный механизм так, чтобы верхние опорные плоскости смогли сместиться к пальцам ковша минипогрузчика;
  • подъехать на МКСМ-800 к ковшу так, чтобы выполнить захват его пальцев и провернуть быстросъемный механизм на себя.

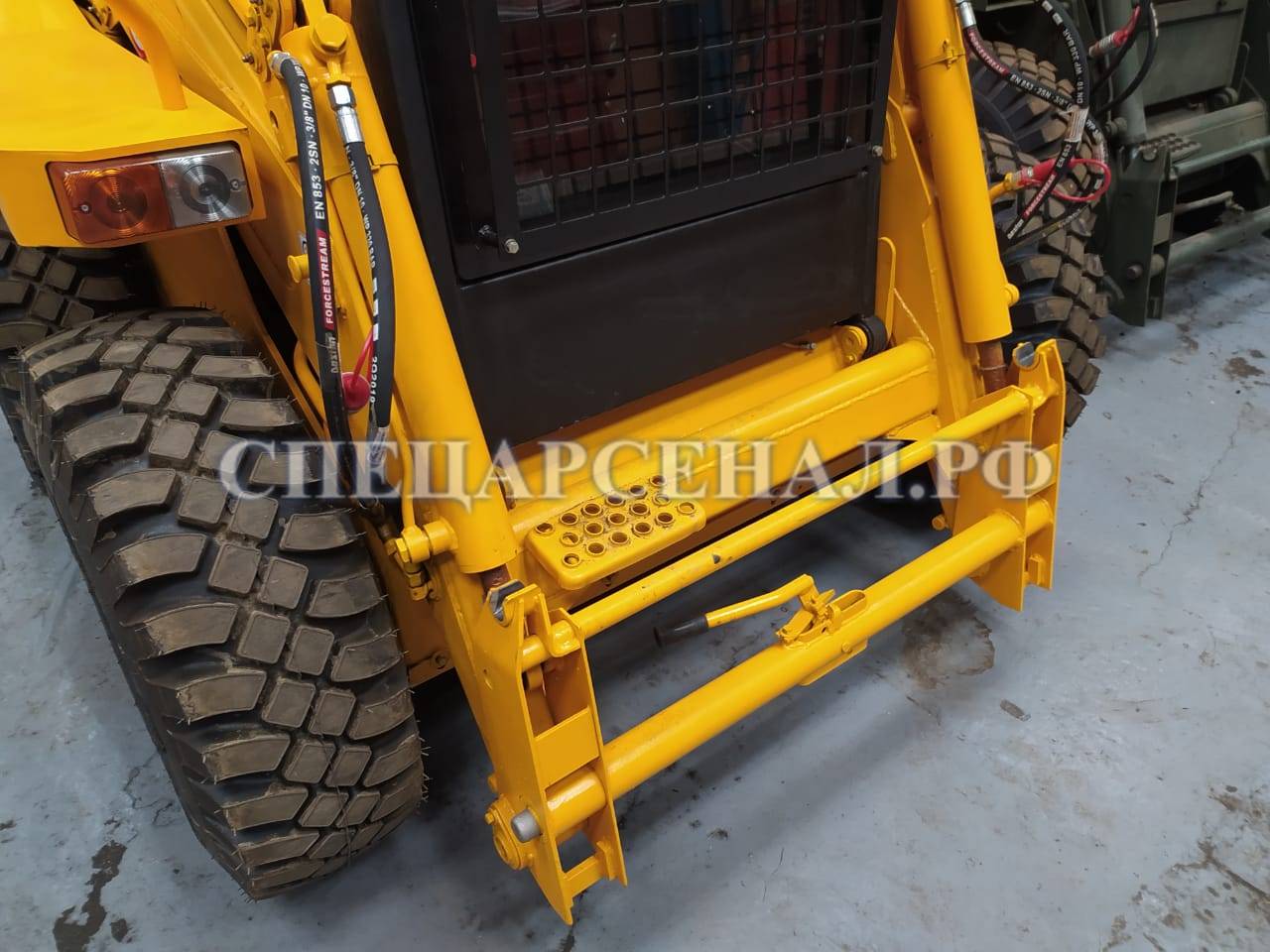

быстросъемный механизм мксм-800

После выполнения этих процедур ковш своей задней стенкой должен нажать на поворотный упор «В» и снять с него рычаг (4). Под воздействием пружин нижние пальцы входят в отверстия на его корпусе, гарантируя надежную фиксацию на МКСМ. В этом случае рычаг (4) и поворотный упор (В) должны возвратиться в исходное положение «А»).

быстросъем мксм-800

Рисунок 1 — Быстрозажимное устройство для
рабочего оборудования

1 — задвижной палец; 2 — труба; 3 — упор; 4 — рычаг зажима; 5 — предохранитель; 6 — болт.
Положения рычага зажима: А — пальцы из устройства выдвинуты; Б — пальцы задвинуты; В — поворотный упор.

Чтобы произвести демонтаж ковша с мини-погрузчика нужно переместить рычаг (4) в положение «Б», наклонить быстросъемное устройство приблизительно на 30° от себя, и немного отъехав назад, выполнить его демонтаж.

ПРИМЕЧАНИЕ: Порядок установки и демонтажа другого навесного сменного оборудования (смотреть раздел 2) представлен в техпаспортах этих устройств.
