Работа со сменным навесным оборудованием МКСМ-800

Для управления навесным оборудованием минипогрузчиков МКСМ-800, МКСМ-1000 используется рычаг (5) (рисунок 1), работа с которым выполняется по соответствующей схеме. Управляя оборудованием, можно выполнять следующие операции:

  • подъем;
  • опускание;
  • опрокидывание «от себя»;
  • опрокидывание «на себя».
управление мксм-800
Рисунок 1 — Органы управления
1 — рычаг управления движением; 2 — педаль управления сменным навесным оборудованием; 3 — педаль фрикционной муфты; 4 — педаль подачи топлива; 5 — рычаг управления рабочим оборудованием; 6 — рукоятка ручной подачи топлива; 7 — защитный рычаг.

Работая со сменным навесным оборудованием, нужно учитывать, что рычаг (5) автоматически обратно к нейтральному положению не возвращается.

Особенности работы с оборудованием

Если нужно выполнить погрузку стройматериалов ковшом минипогрузчика, расстояние между объектом загрузки и стройматериалом должно выбираться наиболее коротким. Доступ к стройматериалу должен быть таким, чтобы наполнение ковша было равномерным, по всей его рабочей ширине. Оптимальным считается перпендикулярное размещение ковша к загружаемым материалам. Рекомендуемая схема маневрирования МКСМ-800 при погрузке представлена на рисунке 2.

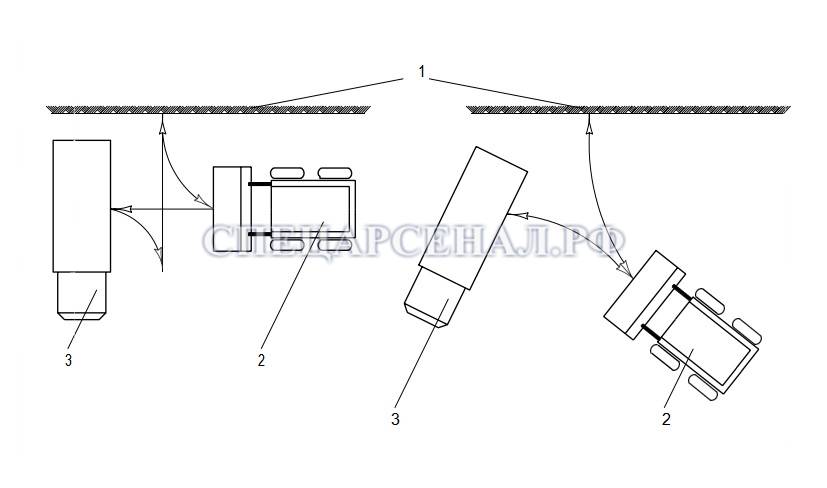

схема погрузки
Рисунок 2 — Схема вариантов маневра машины при погрузке материала
1 — материал; 2 — машина МКСМ-800; 3 — транспортное средство.

После расположения минипогрузчика к исходному положению нужно опустить ковш на поверхность земли, повернув его горизонтально. Далее плавно увеличивается частота вращения коленвала мотора и минипогрузчик начинает перемещаться к материалу для его погрузки. Чтобы обеспечить максимальное врезание ковша в загружаемый материал выполняют его частичное опрокидывание «от себя» и «на себя». После того, как ковш войдет в материал, нужно опрокинуть его «на себя» и затормозить мини-погрузчик, стрела должна находиться в крайнем нижнем положении. После этого машина перемещается к транспортному средству, в которое выполняется разгрузка материала. Ковш нужно поднять на такую высоту, которая обеспечит безопасный подъезд к транспортному средству. Подъем ковша выполняется в непосредственной близости от места выгрузки материала. Разгрузка происходит путем опрокидывания «от себя».

ВАЖНО: При данной частоте коленвала мотора и увеличении величины отклонения рычага, управляющего движением, толкающая сила погрузчика будет уменьшаться.

ВАЖНО: МКСМ-800 может безопасно работать на уклонах до 5° в поперечном/продольном направлениях без каких-либо ограничений. На уклонах до 10° погрузчик можно использовать при уменьшении загруженности до 750 кг и выполнении следующих требований:

— при перемещении погрузчика ковш должен находиться в нижнем положении;

погрузку с приподнятой стрелой можно делать только против уклона.

ВАЖНО: Следует исключить удары ковшом или другим навесным оборудованием о различные препятствия и выступающие элементы строительных конструкций.

ВАЖНО: После завершения всех работ управляющие рычаги навесного оборудования и перемещения погрузчика должны возвращаться к положению «нейтрально».

ВАЖНО: Чтобы безопасно работать с ковшовым экскаватором, нужно выполнить следующие действия:

педаль (2), отвечающая за управление сменным навесным оборудованием (рисунок 1) снимается со стопора и переводится в рабочее положение;

защитный рычаг (7) переводится в поднятое положение;

выполняется проверка, что стрела имеет механическую связь с рамой минипогрузчика через соответствующий стопор (это исключит возможность подъема стрелы).

Когда рычаг (7) находится в поднятом положении, включается блокировка хода и задействуется стояночный тормоз.

Запрещается въезжать в загружаемый материал, используя инерцию погрузчика. Это может привести к травматизму водителя и вызвать серьезную поломку навесного оборудования.

ВАЖНО: Работая ковшом с легкими материалами нужно соблюдать ограничения по максимальной грузоподъемности – 8000 Н.

Правила и порядок работы со сменными инструментами другого назначения изложен в технических паспортах к этому оборудованию.

Работая со сменным навесным оборудованием МКСМ-800 или МКСМ-1000, подключаемым к гидравлической системе погрузчика, перед установкой быстросъемных муфт нужно тщательно проводить очистку соединяемых поверхностей. Когда выполняется расстыковка, на полумуфты устанавливают заглушки.
