Этапы работы поливомоечного оборудования

Заполнение цистерны водой

Наполнять цистерну можно разными способами. Самый простой – это через горловину. Для наполнения нужно открыть ее крышку, поместить туда заливной шланг, закрепить его надежно и начать наполнение до требуемого уровня.

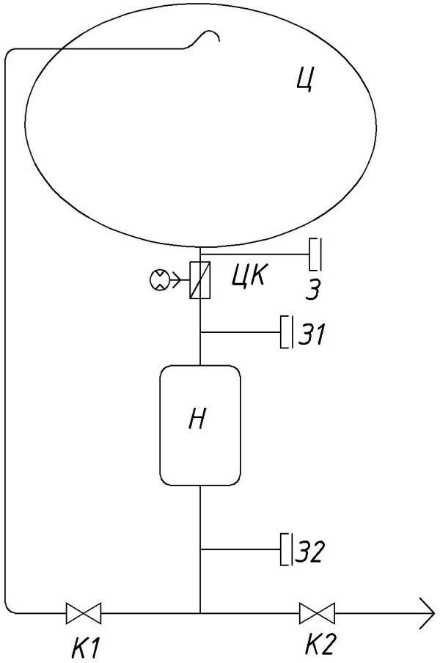

обвязка цистерны
Схема обвязки

Важно: центральный клапан при заполнении цистерны должен находиться в положении «Закрыто». На заливном рукаве должен обязательно использоваться фильтрующий элемент. Он препятствует попаданию внутрь резервуара мелких частиц и мула, которые вызывают забивание грязью распылителей и сопел.

После того, как резервуар будет наполнена до требуемого уровня, подача отключается, шланг убирается, а горловина закрывается крышкой.

поливомойка

Заполнение с помощью водяного насоса

Этим способом можно наполнить поливомойку из другого резервуара или водоема. Для этого сначала закрывается центральный клапан (ЦК), снимается заглушка с патрубка (З1), к которому присоединяется заборный рукав. Далее открывается кран (К1) обвязки и производится наполнение корпуса водяного насоса водой, после чего он включается.

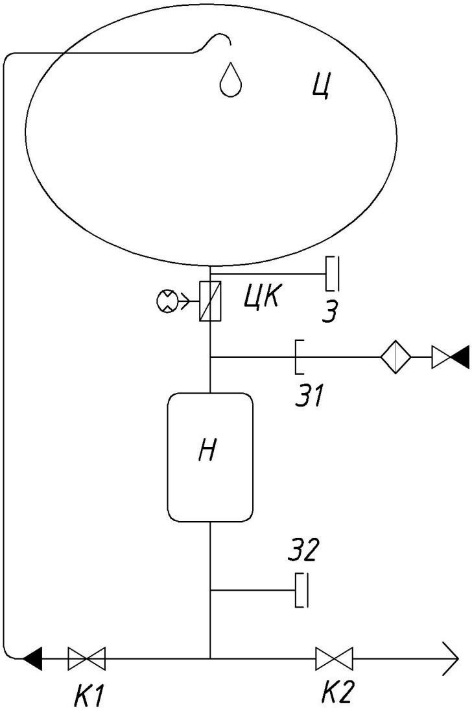

Схема наполнения с применением водяного насоса
Схема наполнения с применением водяного насоса

Важно: На заборном шланге должен обязательно размещаться обратный клапан и фильтрующее устройство, препятствующее попаданию в цистерну грязи, которая может вызывать засорение распылителей и сопел.

После того, как резервуар будет заполнен до требуемого уровня, следует выключить насос, забрать подающий рукав, перекрыть заглушку (З1) и кран (К1) обвязки.

Заполнение из системы центрального водоснабжения

Набор воды в цистерну с системы централизованного водоснабжения выполняется следующим образом:

  • закрывается центральный клапан (ЦН);
  • снимается заглушка на патрубке (З2);
  • рукав присоединяется к патрубку (З2);
  • открывается кран (К1) обвязки;
  • включается подача воды.

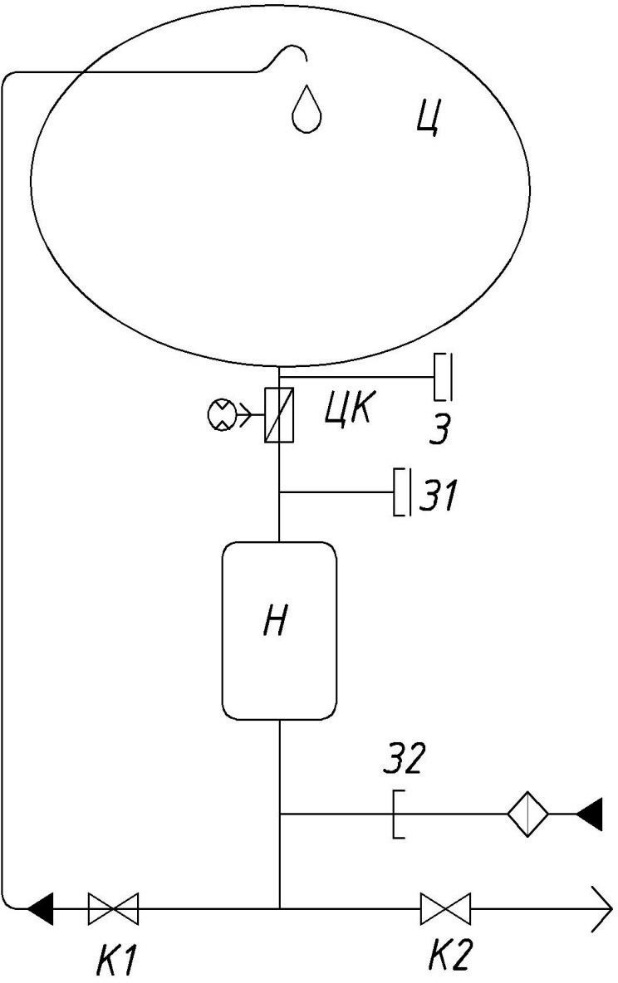

набор воды из системы водоснабжения
Схема заполнения из централизованной системы водоснабжения

Важно: на используемом рукаве обязательно должен находиться фильтрующий элемент, чтобы избежать попадание в цистерну мелких частиц, засоряющих сопла и распылители.

Процесс перекачивания

Используя обвязку поливомойки, можно осуществлять перекачивание воды между разными резервуарами или с водоема в другой резервуар, минуя поливомоечную установку. Для этого выполняются следующие последовательные действия:

  • перекрывается центральный клапан (ЦК);
  • с патрубка (З1) снимается заглушка;
  • заборный рукав крепится к патрубку (З1);
  • снимается заглушка, расположенная на патрубке (З2);
  • к патрубку (З2) крепится шланг;
  • шланг помещается в принимающий резервуар;
  • корпус водяного насоса заполняется водой и затем он включается.

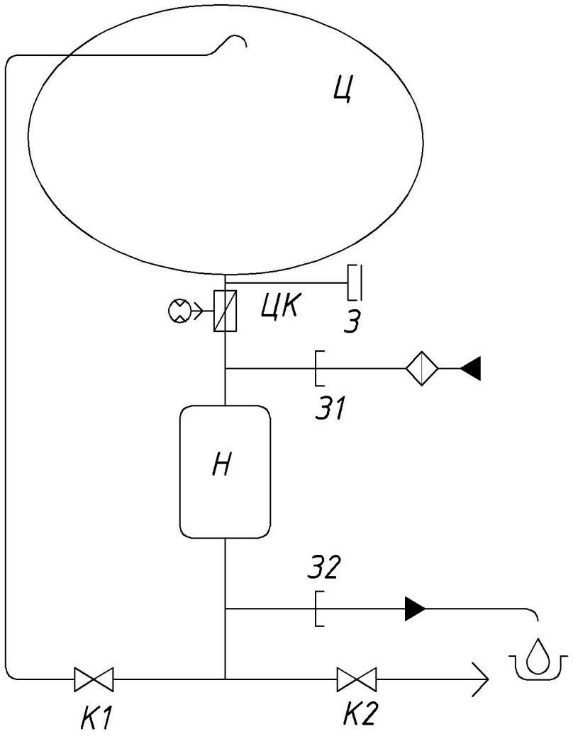

перекачивание воды
Перекачивание

Важно: На заборном рукаве должен использоваться обратный клапан и фильтрующее устройство. Оно нужно для того, чтобы исключить засорение распылителей и сопел грязью, попавшей в резервуар.

После того, как сторонняя цистерна будет заполнена водой до необходимого уровня выполняют следующие действия:

  • отключается водяной насос;
  • убирается заборный рукав и закрывается заглушка (З1);
  • убирается наполняющий рукав и закрывается заглушка (З2).

Этот способ подходит также для перекачивания воды, используемой для поливки зеленых насаждений.

Слив с цистерны

Сливание оставшейся в резервуаре жидкости выполняется посредством центрального клапанного узла. Для этого нужно:

  • снять заглушку с патрубка (З1);
  • прикрепить сливной рукав к этому патрубку;
  • перевести центральный клапан (ЦК) в положение «открыто».

После того, как вся оставшаяся жидкость будет слита с цистерны центральный клапан (ЦК) перекрывается, сливной рукав убирается и закрывается заглушкой З1.

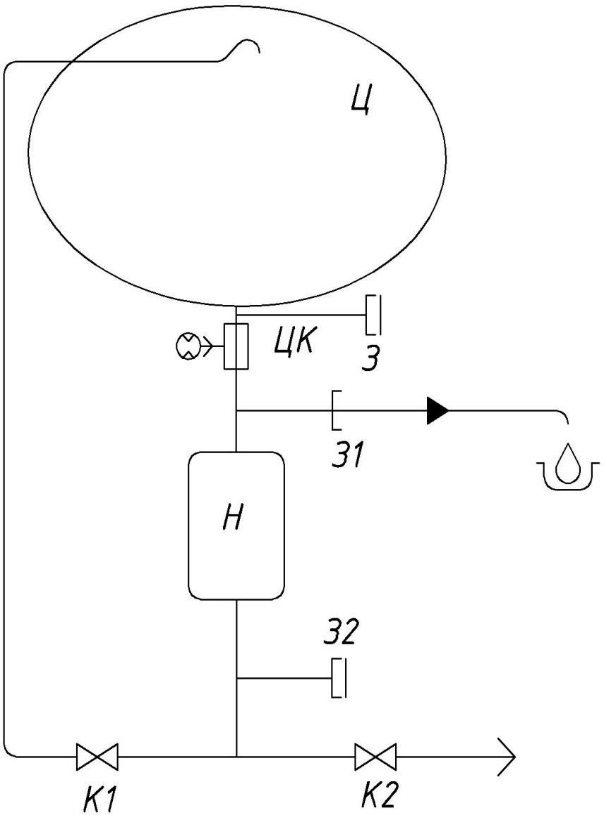

слив воды из цистерны
Схема слива с цистерны

Сливание с применением водяного насоса

Слив можно существенно ускорить, если использовать водяной насос. Также его применение позволяет выполнять полив зеленых насаждений и мойку вручную. Слив выполняется через клапанный механизм. Чтобы начать сливание, нужно:

  • убрать заглушку с патрубка (З2);
  • сливной рукав прикрепить к патрубку (З2);
  • перевести центральный клапан (ЦК) в положение «Открыто»;
  • запустить водяной насос.

После того, как жидкость будет слита нужно:

  • выключить насос;
  • перекрыть центральный клапан (ЦК);
  • убрать сливной рукав;
  • вернуть на место заглушку (З2).

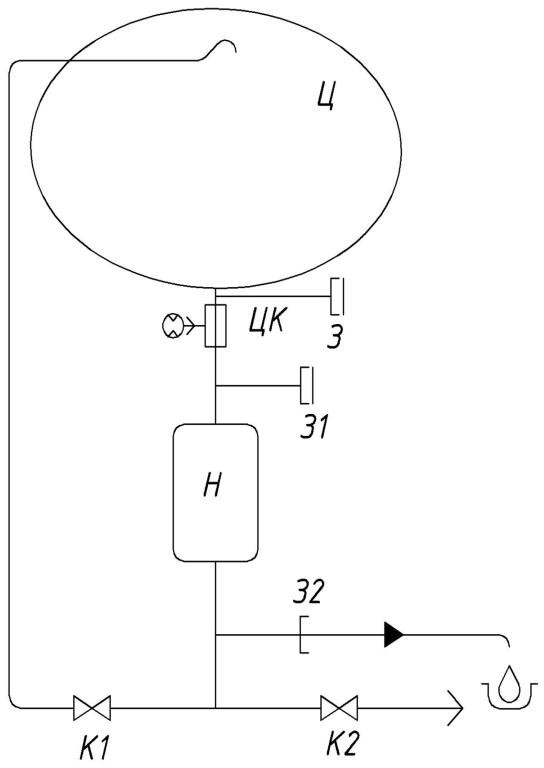

слив воды с помощью насоса
Схема слива с применением водяного насоса

Аварийный слив из цистерны

Аварийный слив предусмотрен в тех случаях, когда нет возможности открыть центральный клапан (ЦК). Чтобы выполнить аварийное сливание жидкости с цистерны, следует убрать заглушку с патрубка (З), а когда оно будет завершено, поставить ее на место.

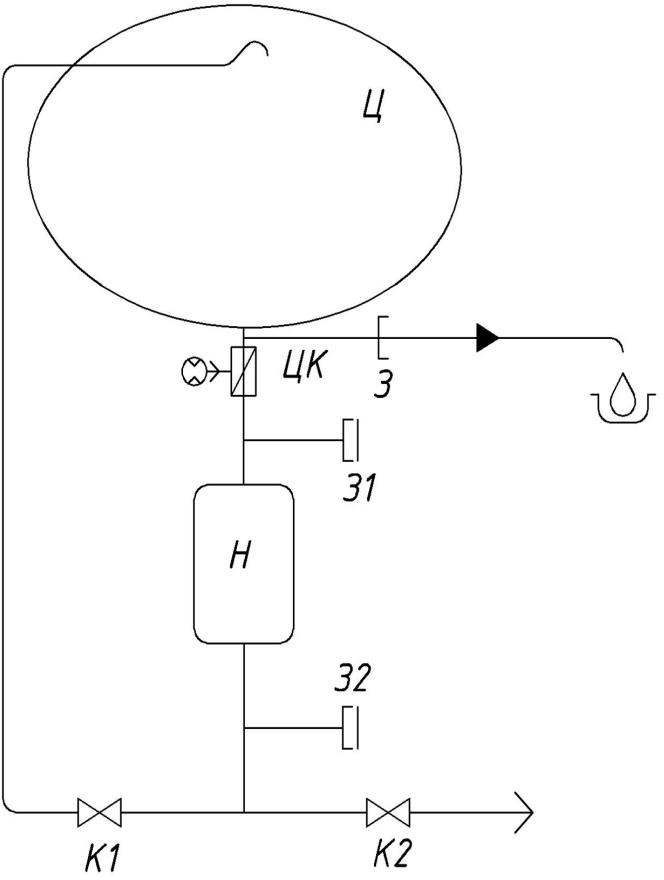

аварийный слив воды
Схема аварийного слива

Подача воды к моющим устройствам

Чтобы начать подавать воду к моющим устройствам следует открыть центральный клапан (ЦК) и кран (К2), затем включить насос. Завершив выполнение работ перечисленные процедуры выполняются в обратном порядке. Если нужно сделать перерыв в работе поливомоечного оборудования ПМ-7, производится временное отключение насоса и перекрывается центральный клапан.

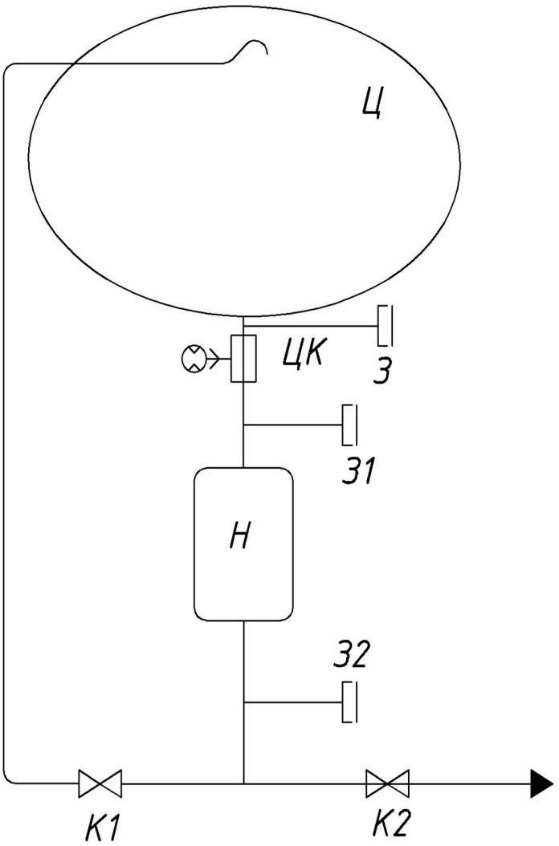

подача воды к соплам
Схема подачи воды к моющим устройствам
