Моющие устройства КДМ

Поливомоечные установки комплектуются несколькими видами моющих устройств:

• передние и боковые щелевые сопла;
• барьерная щетка;
• высоконапорная рейка.

Особенности применения

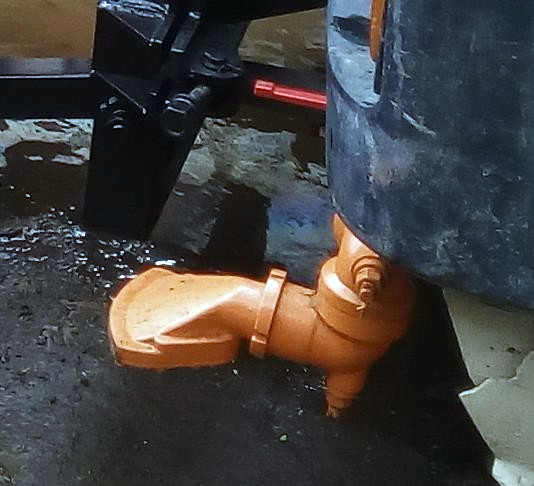

Щелевые сопла, барьерные щетки используются совместно с насосом НЦ60/125, который входит в обвязку цистерны поливомойки. Чтобы обеспечить необходимое качество мойки дорог и улиц следует отрегулировать положение щелевых сопел. Эта процедура осуществляется с помощью фиксирующих гаек и установочных шпилек с гайками. Благодаря этим регулировкам сопел можно менять ориентацию плоскости водяного потока в вертикальном направлении, смещать ее вверх/вниз, вправо/влево.

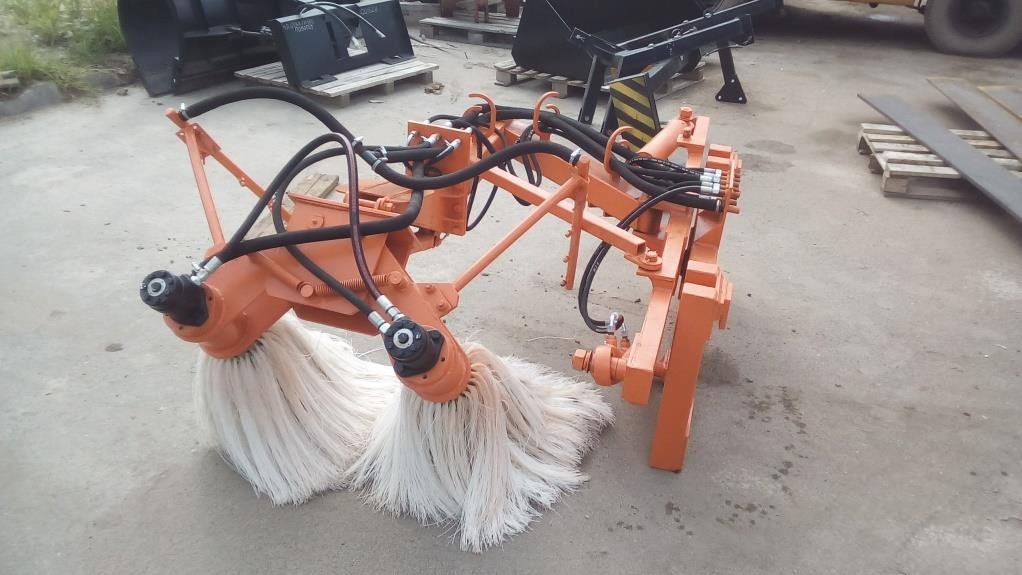

Использование барьерных щеток

Барьерная щетка предназначена для мойки бордюров и ограждений автомобильных дорог. Конструкционно она сделана таким образом, чтобы можно было производить очистку различных ограждений высотой в пределах 0,1…1,5 м. Чтобы гарантировать высокое качество очистки поверхностей бордюров и ограждений используется система позиционирования узла со щеточными валами. Управляется она посредством гидравлических цилиндров, что обеспечивает высокую точность позиционирования.

Барьерная щетка может применяться на обе стороны – и влево, и вправо по отношению направления движения грузовика. Чтобы поменять сторону очистки нужно вручную:

• снять тягу пантографа;
• перевести рычаг щеточного узла на требуемую сторону очистки;
• установить тягу пантографа для новой позиции.

Для управления поливомоечным оборудованием используются функциональные кнопки управления, расположенные в кабине водителя грузовика. Чтобы упростить работу с пультом управления они обозначаются соответствующими визуальными пиктограммами. С помощью клавиш выполняются следующие действия:

• подъем моющих устройств;
• их опускание;
• степень прижима щеточных валов;
• их положение.

Зона смачивания барьерной щеткой регулируется посредством поворота труб с распылителями, по которым подается вода. Нужно настраивать распыл воды так, чтобы происходило смачивание части ворса, непосредственно контактирующей с очищаемыми ограждениями.

Привод щеточного вала построен на базе гидравлического мотора МР-80 (или аналогичного по рабочим характеристикам). Чтобы обеспечить качественную очистку элементов ограждения, светоотражающих приспособлений со всех сторон, вращение щеточных дисков осуществляется навстречу друг другу.

Барьерные щетки могут комплектоваться валами двух типов:

• для щеточных дисков, имеющих жесткий ворс (размер 120х560 мм) – используются с целью интенсивного удаления сложных загрязнений;
• для дисков с эластичным ворсом (размер 78х800 мм) – предназначены для бережной мойки, ограждений с легко повреждаемым покрытием.

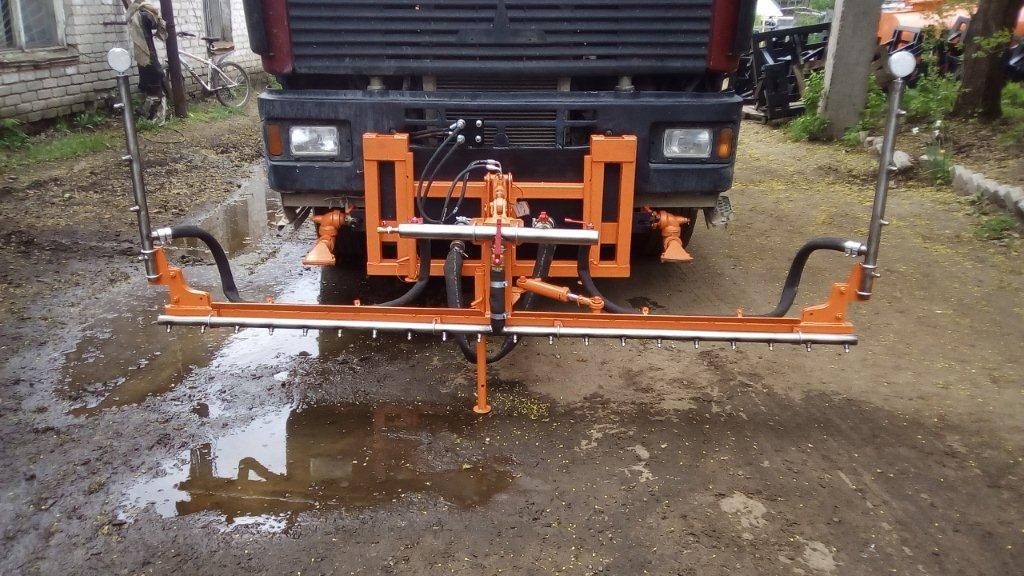

Применение высоконапорных реек

Рекомендуется использовать высоконапорную рейку вместе с насосами COMET 300-й серии. Они обеспечивают необходимую величину давления, которое необходимо для нормальной работы высоконапорной рейки.

Конструкционно рейка построена таким образом, чтобы обеспечивать высокий уровень очистки дорожного покрытия при минимальных затратах воды. Чтобы улучшить удаление грязи с дорожного покрытия следует отрегулировать угол поворота рейки и ее высоту. С помощью высоконапорной рейки можно эффективно чистить барьерные ограждения. Очистка может выполняться по обе стороны от грузовика – и влево, и вправо. Для широких улиц и дорог, где очищаемая зона существенно шире, вертикальные распылители можно поворачивать в горизонтальное положение. Таким способом увеличивается эффективная зона захвата рейки при одном проходе автомобиля. Конструкцией рейки также предусмотрена возможность раздельного подключения отдельных секции распылителей, используя коллектор с шаровыми кранами. Поворот вертикальных распылителей в горизонтальное положение, а также переключение коллектора должно осуществляться перед началом работы.

По желанию заказчика высоконапорная рейка может дополнительно комплектоваться ручной секцией, которая оснащена распылителем, предназначенным для качественной очистки мелких элементов ограждений и различных придорожных конструкций. Распылитель ручного типа идет в комплекте с рукавом высокого давления, намотанным на возвратном барабане. Чтобы начать работать с ручным распылителем, нужно произвести переключение соответствующей секции на коллекторе высоконапорной рейки.
