Проверка и регулировка привода управления сцеплением МКСМ-800

Контроль и регулирование величины свободного хода педали фрикционной муфты погрузчиков МКСМ-800, МКСМ-1000 проводится согласно. Для этого нужно полностью поднять педаль (5) (рисунок 1) и проверить величину размера Б. Чтобы его измерить выдвигается панель (8) откручиваются болты (6). Если измеренная величина не соответствует техническому регламенту, проводится регулирование привода мини-погрузчика. Для этого:

  • снимается контровочная проволока и откручивается болт (16), освобождая трос (13) в цапфе (20);
  • педаль (5) поднимается до упора;
  • откручивается гайка (10), освобождая тягу (9);
  • рычаг (7) МКСМ-800 выставляется согласно требуемому размеру Б;
  • тяга (9) соединяется с педалью (5);
  • трос (13) крепится в цапфе (20), закручивается болт (16) (нужно обязательно выдержать необходимый зазор В между выжимным подшипников и рычагом Г);
  • с помощью гаек (10) выполняется регулировка размера В (при этом возможно изменение размера Б);
  • используя проволоку (17) законтрить болт (16).
управление фрикционной муфтой мксм-800

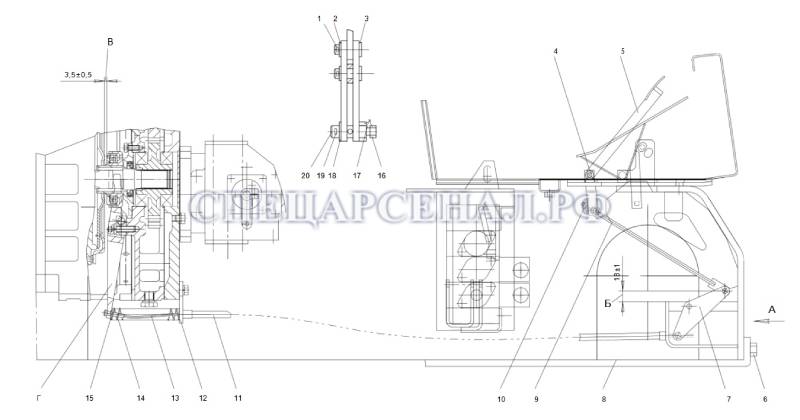

Рисунок 1 — Привод управления фрикционной муфтой
1,19 — шплинт; 2,15,18 — шайба; 3 — ось; 4 — валик; 5 — педаль; 6,16 — болт; 7- рычаг; 8 — панель; 9 — тяга; 10 — гайка; 11 — оболочка гибкая; 12 — консоль; 13 — трос; 14 — пружина; 17 — проволока; 20 — цапфа; Г — рычаг.

Завершив регулировку, задвигается и закрепляется панель минипогрузчика на ее обычном месте.
