Привод управления фрикционной муфтой МКСМ-800

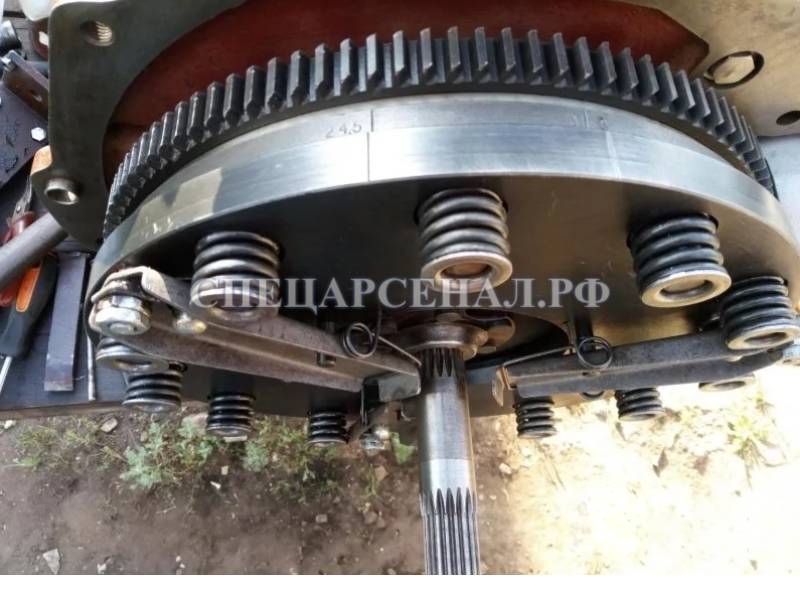

Фрикционная муфта мини-погрузчиков обеспечивает передачу вращательного движения между двумя валами, используя для этого силу трения. Постепенно возрастающее трение позволяет передавать крутящий момент плавно, без рывков и ударов. Это обеспечивает плавность хода техники и исключает преждевременный выход из строя ее конструкционных узлов.

Для управления работой фрикционной муфты используется соответствующий привод. Он выполняет отсоединение мотора МКСМ-800 от редуктора привода гидравлических насосов. Это делается с той целью, чтобы упростить процесс пуска непрогретого мотора зимой.

Конструкция

Привод фрикционной муфты МКСМ-1000, МКСМ-800 имеет:

  • педаль (5) (рисунок 1);
  • два двуплечих рычага (7);
  • тяги (9), соединяющей рычаги (7);
  • троса (13), помещенного в гибкую оболочку (11).

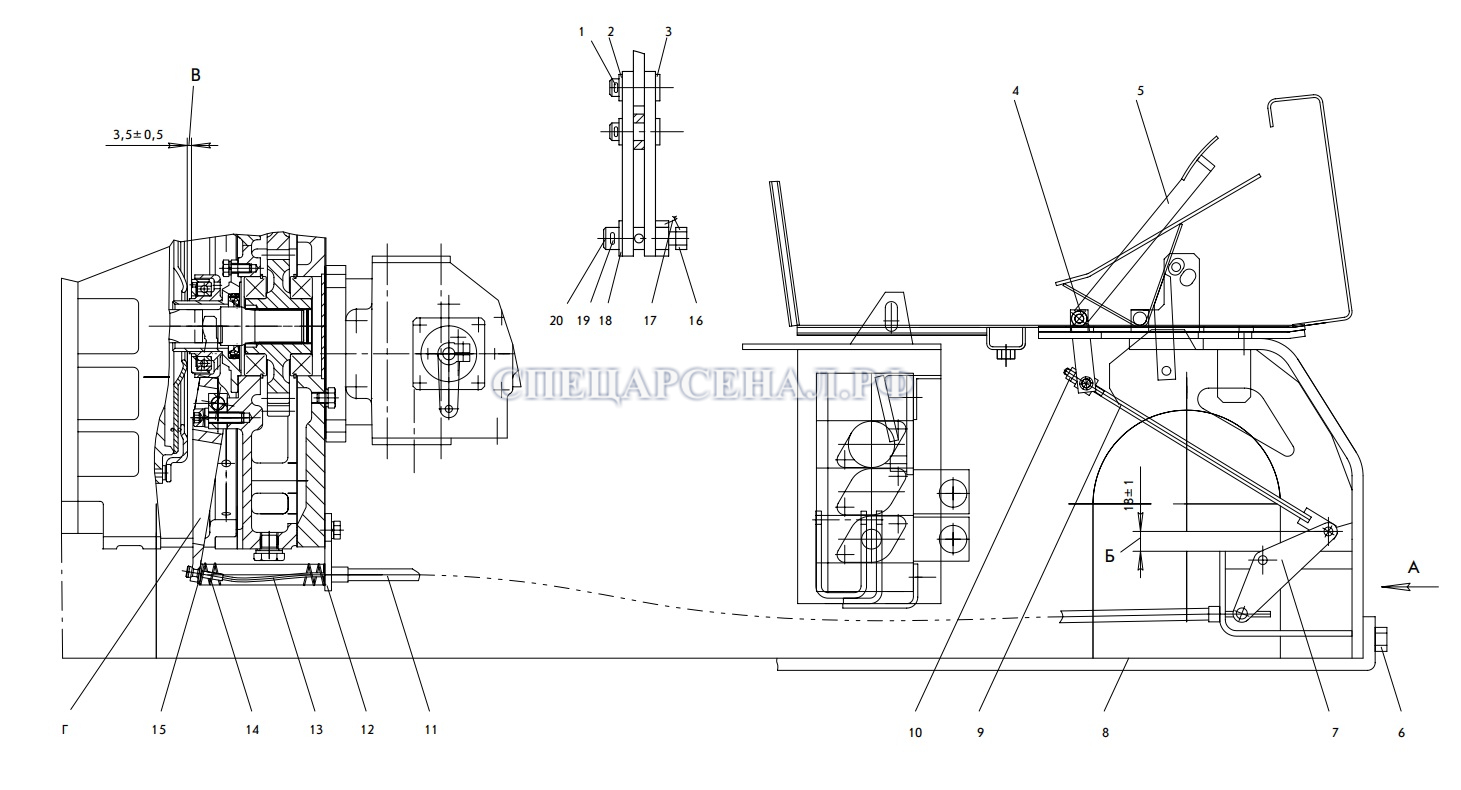

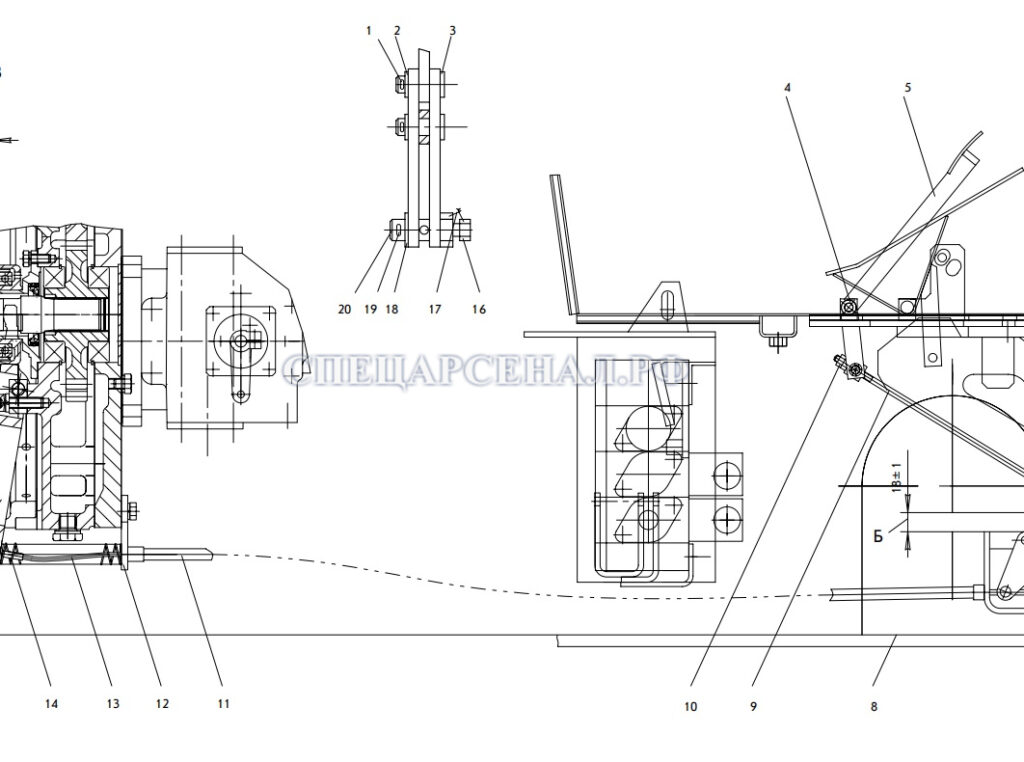

Рисунок 1 — Привод управления фрикционной муфтой
1,19 — шплинт; 2,15,18 — шайба; 3 — ось; 4 — валик; 5 — педаль; 6,16 — болт; 7- рычаг; 8 — панель; 9 — тяга; 10 — гайка; 11 — оболочка гибкая; 12 — консоль; 13 — трос; 14 — пружина; 17 — проволока; 20 — цапфа; Г — рычаг.

Один конец троса фиксируется болтом (16) в цапфе (20), которая закреплена в двуплечих рычагах (7). Другим концом трос крепится к рычагу «Г» муфты сцепления. Возврат привода в начальное положение выполняется оттяжной пружиной (14), которая установлена между консолью (12) и рычагом «Г».

Работа

При нажатии на педаль (5) минипогрузчика посредством тяги (9), двуплечих рычагов (7) и троса (13), механическое усилие передается к рычагу «Г», который выключает муфту. Если с педали (5) снять нагрузку, привод, под воздействием пружины (14), возвращается обратно в исходное положение.
