Привод управления движением мини-погрузчика МКСМ-800

Приводы управления МКСМ-800 используются для передачи команд оператором-водителем к исполнительным механизмам и системам управления минипогрузчиком. В составе МКСМ используются приводы для управления:

  • движением погрузчика (управляются регулируемые гидронасосы);
  • рабочим оборудованием;
  • гидравликой навесного оборудования;
  • системой блокировки и стояночного тормоза;
  • подачей топлива;
  • фрикционной муфтой.

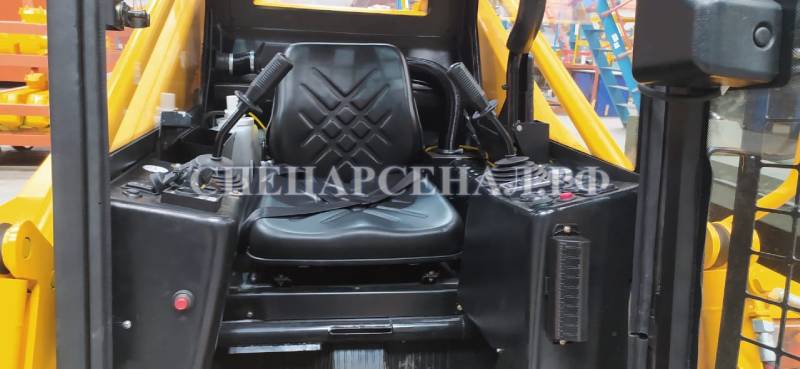

рычаги мксм-800

Все приводы имеют схожее конструкционное решение. Они состоят из:

  • органов управления, которые находятся в кабине МКСМ-1000, МКСМ-800;
  • тяг;
  • переходных мостиков;
  • рычагов;
  • вспомогательных механизмов, расположенных под полом кабины.
управление из кабины мксм

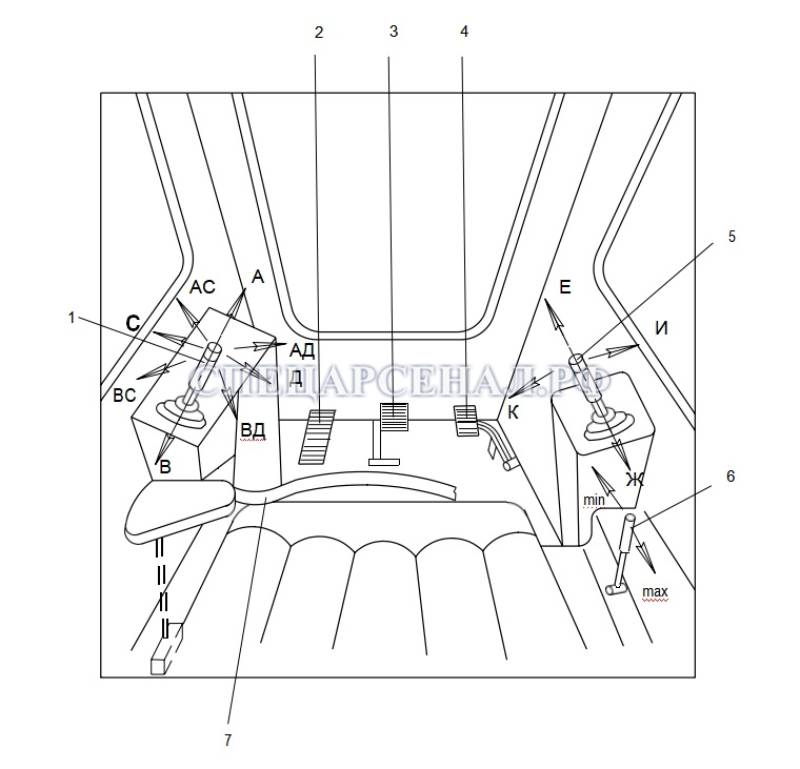

Рисунок 1 — Органы управления
1 — рычаг управления движением; 2 — педаль управления сменным навесным оборудованием; 3 — педаль фрикционной муфты; 4 — педаль подачи топлива; 5 — рычаг управления рабочим оборудованием; 6 — рукоятка ручной
подачи топлива; 7 — защитный рычаг.

Привод управления движением

Привод управления мини-погрузчика используется для контроля работы регулируемых гидравлических насосов. Для этого используется рычаг (1) (рисунок 1). В конструкцию привода входят:

  • рукоятка (12) (рисунок 2), она крепится к штанге (14) винтом (13);
  • штанга (14) накручивается на шарнир (19) затем фиксируется контр-гайкой (15);
  • рычаг (18) и шарнир (19), установленные на консоле (10) (крепятся гайками (16), (20));
  • консоль (10) на стенке кабины фиксируется винтами (9).

На рычаг (18) устанавливается два шарнира (4), с надетыми обоймами (2). Чтобы исключить выпадение обойм, их стопорят сухариками (3), (5). В обоймы вкручены тяги (21) и (22). Эти тяги соединяются с 2-я сердечниками тросов (23) для дистанционного управления через предохранитель (33) и сцепления (34, 35).


Рисунок 2 — Привод управления движением машины
1,7,15,16,20,30,32,36,42 — гайка; 2 — обойма; 3,5 — сухарик; 4 — шарнир; 6,27 — шплинт; 9,13 — винт; 10,24,40 —
консоль; 11 — чехол; 12 — рукоятка; 14 — штанга; 17,31,39 — шайба; 18 — рычаг; 19 — шарнир; 21,22 — тяга;
23 — трос; 25 — хомут; 26 — цапфа; 28,41- рычаг; 29 — вилка; 33 — предохранитель; 34,35 — сцепление; 37- направляющая; 38 — уплотнение; И — отверстие.

Один из концов троса крепится к раме с помощью гаек «Г» и направляющей (37), а второй конец фиксируется гайками (7) на консолях (24, 40). К сердечникам тросов, со стороны насосов, прикручены вилки (29), соединенные с рычагами (28, 41) посредством цапф (26). Их стопорят контр-гайками (42). Рычаги (28), (41) располагаются непосредственно на выходных валиках блоков управления гидронасосами. К корпусам насосов прикреплены консоли (24), (40). Для этого используются хомуты (25) и гайки (30).

Работа привода хода

При минимальной величине частоты вращения коленвала мотора и опущенном защитном рычаге (7) (рисунок 1) следует нажать педаль (4) подачи топлива на 2/3 ее хода. Минипогрузчик начнет медленно трогаться с места при плавном перемещении левого рычага (1) в соответствии со схемой направления движения. Скорость движения будет пропорциональна отклонению рычага и частоте вращения коленвала мотора.

Чтобы остановить мини-погрузчик, рычаг (1) следует вернуть в нейтральное положение, одновременно отпуская педаль (4).

В МКСМ-800 установлена очень чувствительная система управления, поэтому для уверенной работы на погрузчике требуется определенный навык.
