Технические характеристики
Параметр | Значение |
|---|---|
Тип конструкции | Трехсекционная, циркуляционного типа |
Привод форсунок | Гидроцилиндр открывания форсунок (двойного действия) |
Количество форсунок | 21 шт. (шаг регулировки ширины 0,19 м) |
Рабочее давление в гидросистеме | 14,5 ±0,5 МПа |
Материал корпуса / секций | Сталь 09Г2С / 12Х18Н10Т (опция) |
Макс. ширина распределения | до 4,8 м |
Совместимость | ДС-142Б, АГ-3, ДС-164Б, АГ-6, КАМАЗ, МАЗ |
Принцип работы и конструктивные особенности
- Синхронизация с гидросистемой: Гидроцилиндр открывания форсунок сблокирован с гидроприводом управления битумным краном. В контуры маслопроводов встроены дроссели, исключающие одновременное закрытие крана и сопел. Это предотвращает резкий скачок давления и гидроудар в битумной коммуникации.
- Циркуляционный прогрев: Квадратное сечение внутренних каналов и горизонтальная перегородка позволяют проводить циркуляцию горячего битума через распределитель перед началом работ, исключая застывание в каналах.

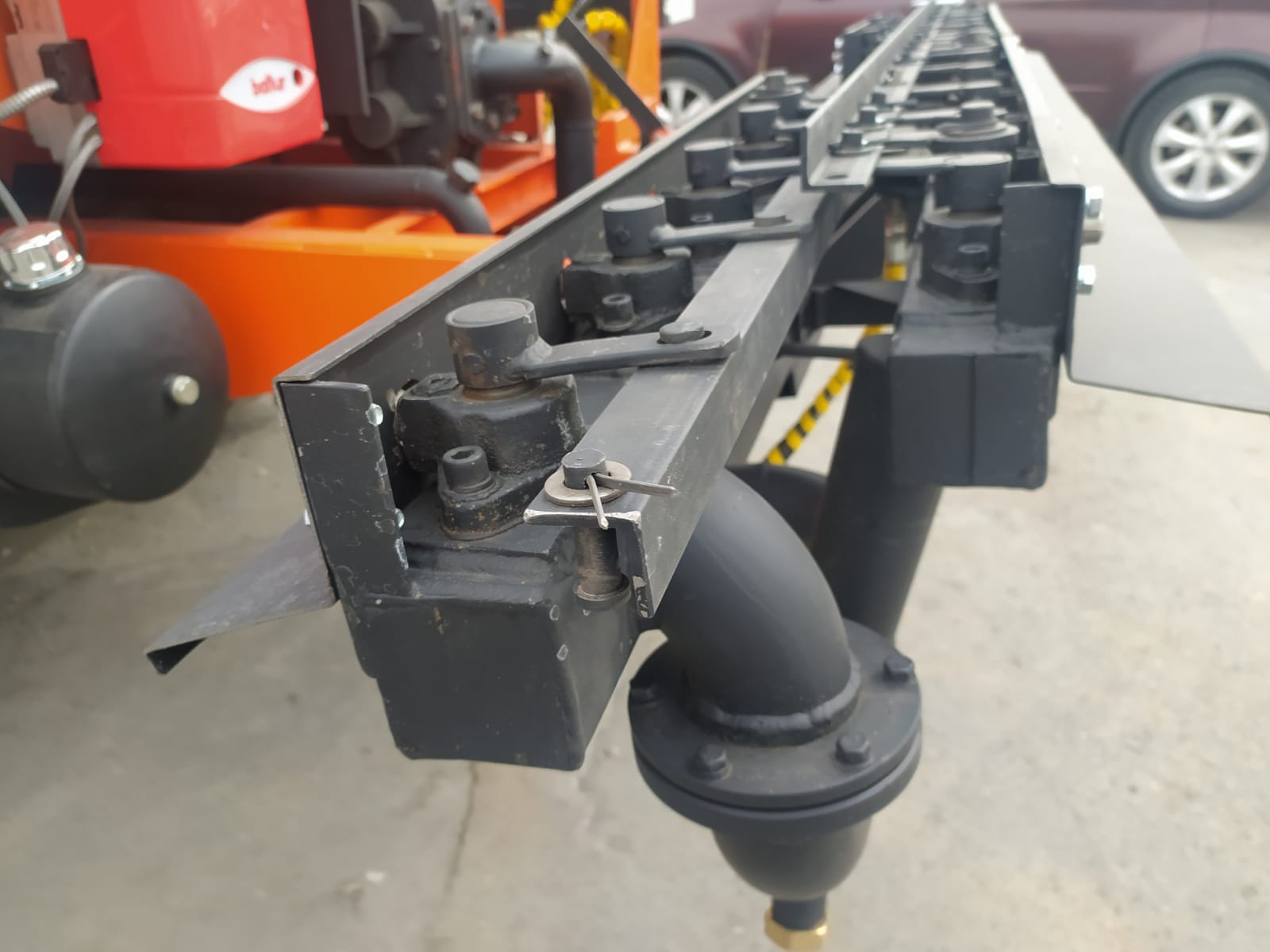

- Регулировка ширины: Отключение отдельных форсунок производится механическим выведением поводка пробки из зацепления с рейкой. Требуемая норма розлива подбирается по таблице производительности с учетом текущей частоты вращения насоса гудронатора и выбранной передачи КПП.
- Надежность уплотнений: Конические пробки сопел притерты к корпусу. Шарнирные соединения боковых секций усилены сальниковыми уплотнениями, устойчивыми к термическим циклам 60–180 °С.

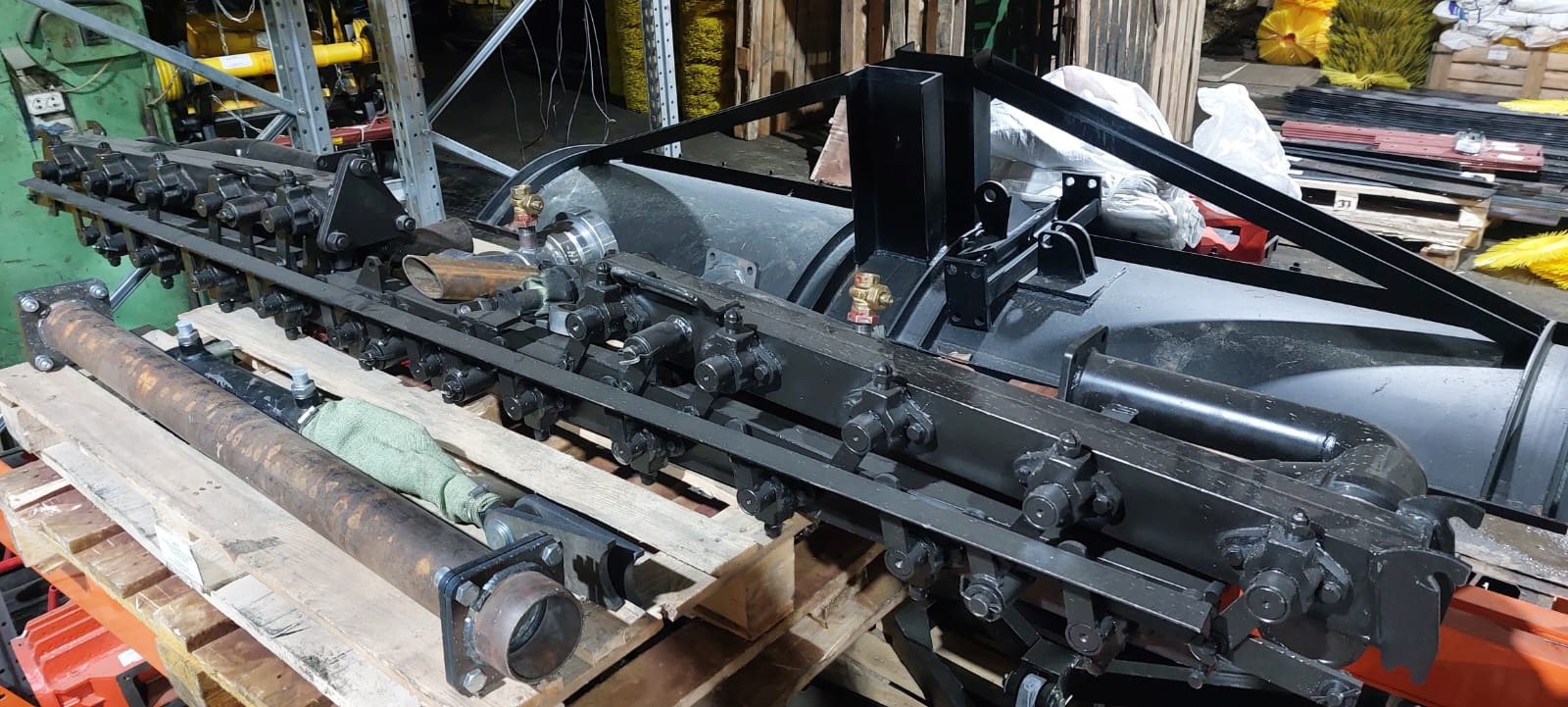

Комплектация и ремонтопригодность Поставляется в сборе с битумопроводом, гидроцилиндром и форсунками. Для проведения регламентного ремонта доступен полный каталог запчастей: форсунка с запорным соплом, уплотнительные кольца гидроцилиндра, дроссели, кронштейны крепления. При заказе опционально устанавливаются уплотнения из химически стойких эластомеров для работы с распределителем эмульсии.

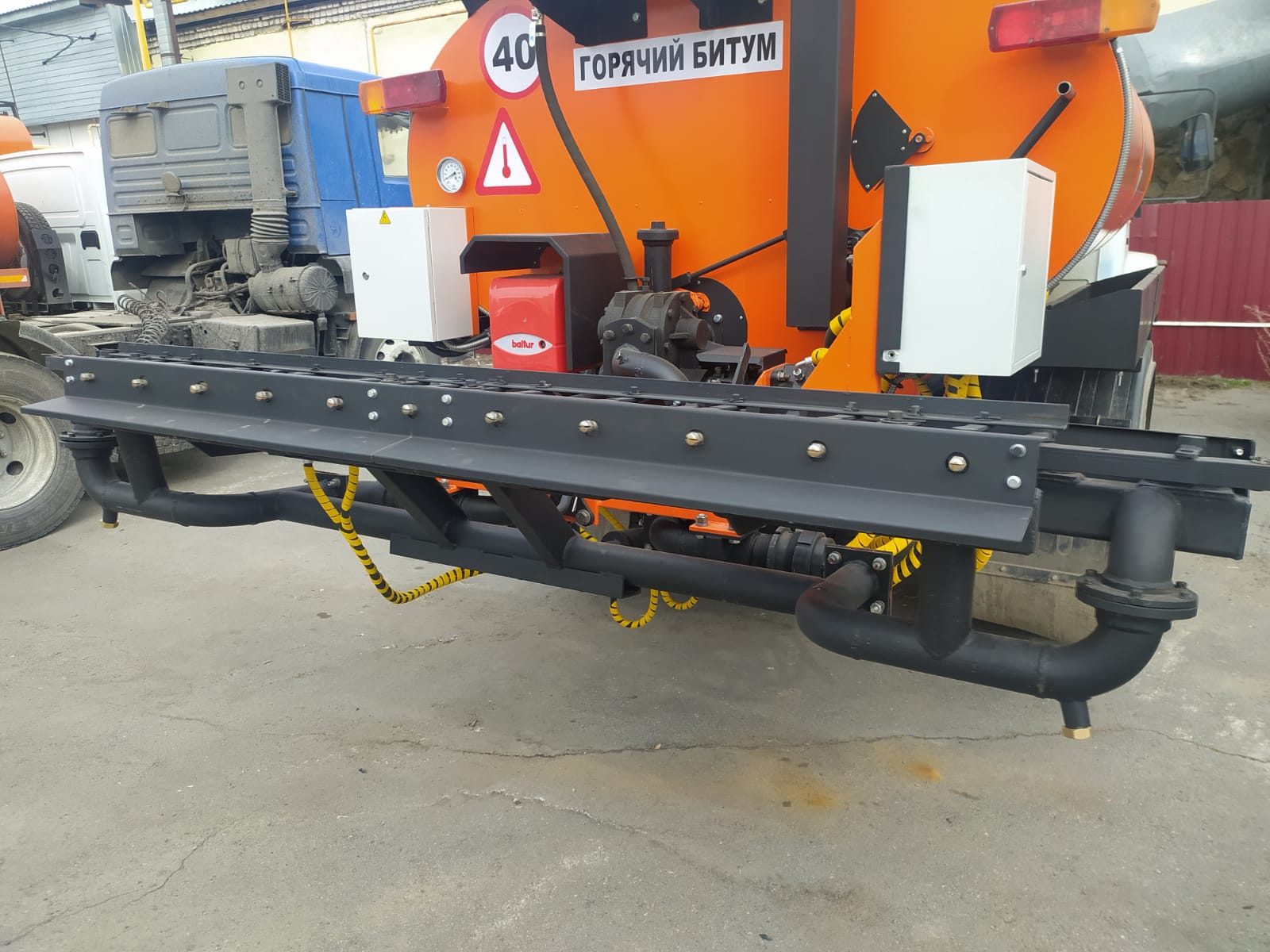

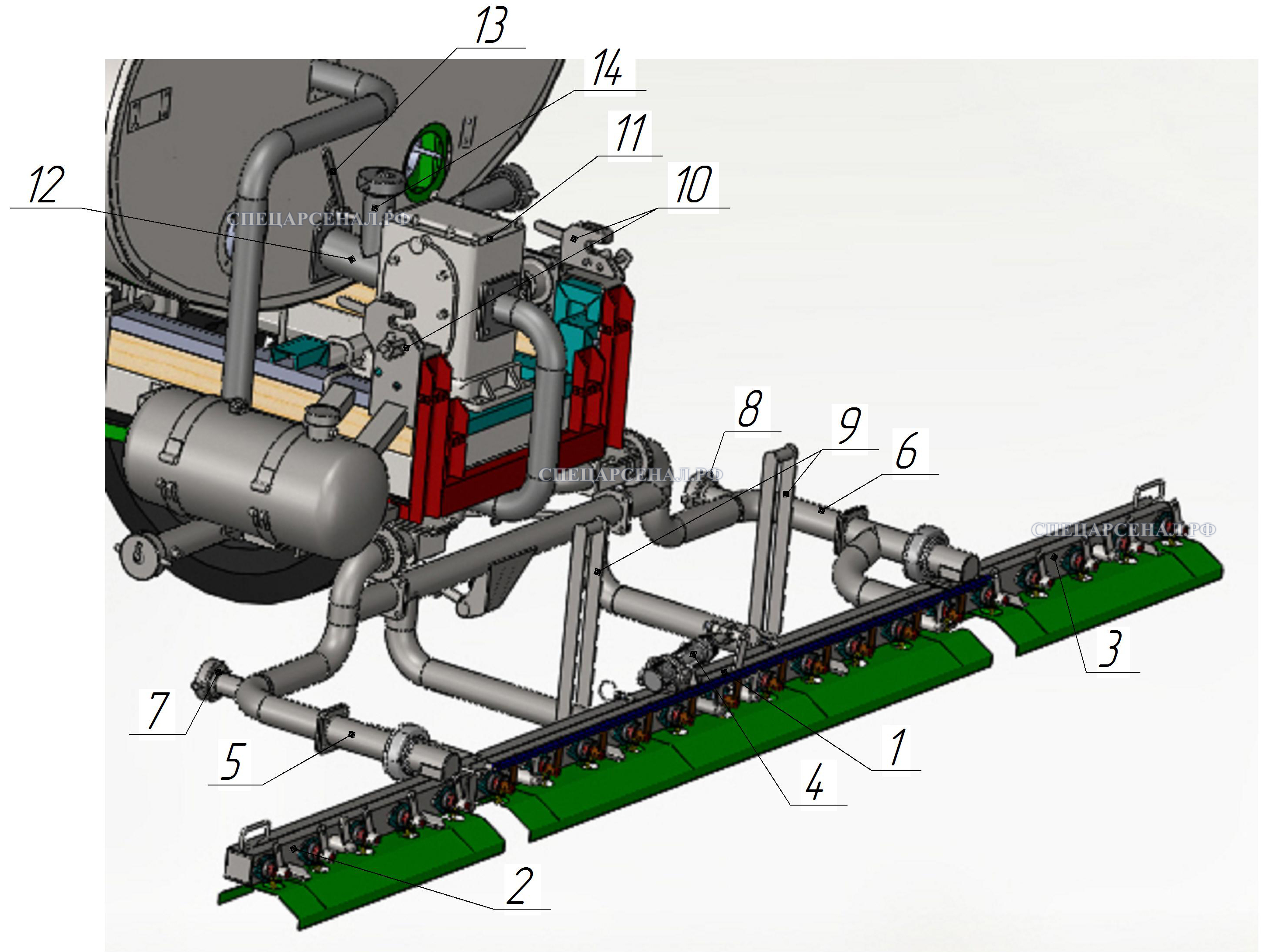

1 - гидроцилиндр открывания форсунок; 2 - левая откидная секция распределителя; 3 - правая откидная секция распределителя; 5, 6 - трубопроводы подвода битума к распределителю; 7, 8 - накидные гайки-заглушки патрубков слива битума из трубопровода (поз. 5,6) и секций распределителя (поз. 1,2,3); 9 - стойки-кронштейны для удержания распределителя в транспортном положении; 10 - защелки для фиксации стоек-кронштейнов (поз.9) в транспортном положении; 11 - битумный насос; 12 - трубопровод от шиберного крана к битумному насосу; 13 - рычаг для открывания-закрывания шиберного крана; 14 - патрубок с накидной гайкой заглушкой для промывки битумного насоса, трубопроводов и распределителя.
