Гудронаторы – это специальные агрегаты для установки на автомобильное шасси. С их помощью можно:
- транспортировать битум в холодном или разогретом состоянии;
- распределять битумную эмульсию по участку дороги;
- разогревать холодный битум на месте использования в цистерне;
- перекачивать смесь в другие гудронаторы или резервуары.
Состав
Автогудронатор КАМАЗ имеет следующие узлы:
- цистерна вместительностью 10 м3 с термоизоляцией;

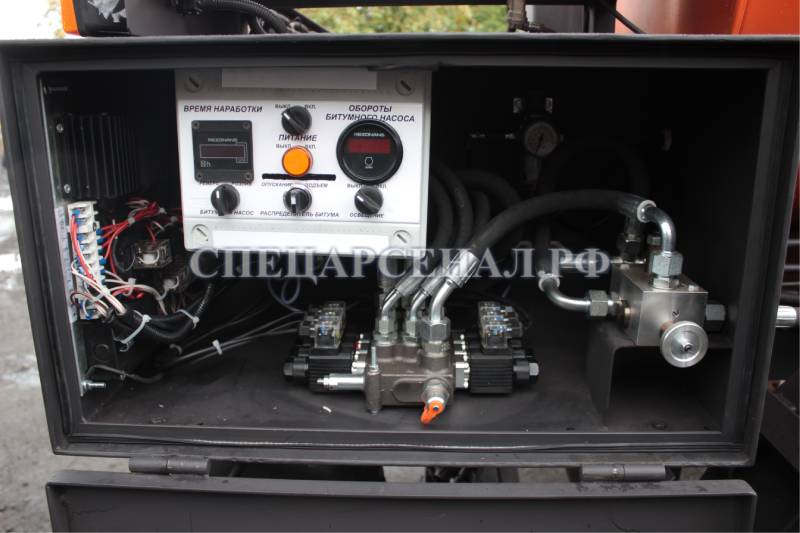

- гидравлическая система с шестеренчатым насосом;
- пневматическая и электрическая система;
- битумная коммуникация;
- трехсекционная гребенка (распределитель);
- принадлежности и инструменты для обслуживания.
Особенности конструкции
Для транспортировки битумной смеси используется стальная цистерна, обшитая теплоизоляционным материалом – это позволяет дольше сохранять рабочую температуру смеси. При необходимости подогрева битума, применяются жаровые трубы двух стандартных горелок. С их помощью смесь может разогреваться до температуры +80…+200 С. Заправка цистерны происходит через ее верхнюю горловину, в которой установлен металлический сетчатый фильтр (самоналив), или через приемный патрубок (закачивание насосом).
Подачу рабочей жидкости по трубам к распределителю обеспечивает битумный насос с производительностью 1,6 л/об.
| Параметр | Значение |
| Номинальная вместимость цистерны, м3: | Не менее 10 |
| Ёмкость: | Стальная с внутренними перегородками, эллиптического сечение, облицованная стальным листом толщиной 1,5 мм |
| Толщина стенки ёмкости, мм: | 4 |
| Термоизоляция: | Базальтовое фольгированное волокно 50 мм |
| Лакокрасочное покрытие: | Грунт антикоррозийный, эмаль двухкомпонентная |
| Смотровая площадка: | Наличие |
| Тип битумного насоса: | Шестеренный |
| Модель битумного насоса: | ДС-125 |
| Производительность битумного насоса: л/мин | Не более 500 |
| л/об | 1,4 |
| Тип привода битумного насоса: | Гидравлический |
| Гидромотор привода битумного насоса: | МS-200 |
| Подогрев битума, в цистерне: | При помощи дизельной горелки, через жаровою трубу. |
| Дизельная горелка: | Lamborghini (Италия) (опция) |
| Подача топлива к горелке: | Шестеренчатый насос с регулятором давления и клапанами перекрытия/подачи топлива |
| Скорость подогрева жидкого битума в цистерне при начальной температуре +80 Со, Со/ч, | Не менее 15 |
| Число форсунок на рампе шт | 21 |
| Сопло ручного распределителя: | Факел/струя |
| Длина рукавов, м: | 5 |
| Ширина розлива | 4 м |
| Рабочий материал: | Битум\Эмульсия |
| Очистка битумных коммуникаций: | Промывка диз.топливом |
| Гарантия, мес: | 12 |
