Насос гудронатора и система подачи битума: надёжность розлива на дороге
Насос гудронатора — центральный элемент системы подачи битума, обеспечивающий стабильное рабочее давление и точное дозирование материала при устройстве дорожных покрытий. В каталоге запчастей гудронатора ООО СПЕЦАРСЕНАЛ представлены оригинальные насосы гудронатора и комплектующие коммуникации, полностью соответствующие техническим требованиям производителей ДС-39, ДС-125, ДС-138, ДС-142.
Конструкция и принцип работы насоса гудронатора
Насос гудронатора шестерённого типа создаёт давление в системе розлива за счёт объёмного вытеснения. Основные технические параметры и особенности:
- Номинальная подача: 1,6 дм³/об
- Корпус: чугунное литьё повышенной прочности
- Рабочий орган: две шестерни, закреплённые на валах шпонками
- Уплотнение валов: сальниковая набивка с буксой
- Привод: упругая муфта (две полумуфты, пальцы, резиновые втулки), соединяющая ведущий вал с гидромотором
- Защита от перегрузки: срезной штифт на полумуфте — разрушается при превышении крутящего момента, предотвращая повреждение насоса и гидропривода
Модификации насосов гудронатора в наличии:
|
Модель
|
Каталожный номер
|
|---|---|
|

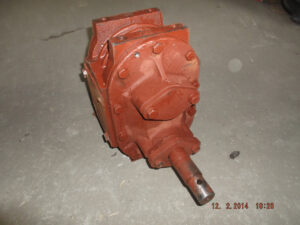

Насос гудронатора ДС-39Б
|
03.01.000
|
|
Насос гудронатора ДС-125
|
—
|
|
Насос гудронатора ДС-142А
|
03.01.000А
|
|
Насос гудронатора ДС-138
|
06.01.000
|
|

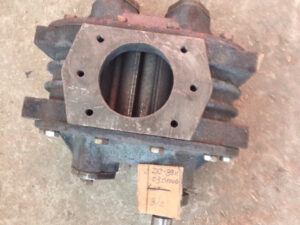

Насос гудронатора ДС-39К
|
03.01.000
|
Коммуникация гудронатора: трубопроводы, арматура, фильтрация
Система подачи битума включает трубопроводы и арматуру, образующие замкнутый контур от ёмкости до распределительного устройства:

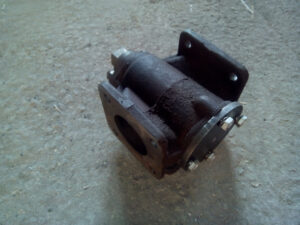

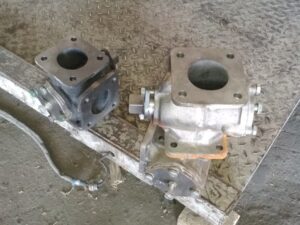

- Трёхходовые фланцевые краны ДС-39А 03.01.130, Р45 АС 6000.00.00.00 — с конусной пробкой для переключения потока без разборки соединений
- Стальные трубопроводы ∅60 и 75 мм, толщина стенки 3,5 мм, фланцевые соединения
- Клиновая задвижка Ду 65 мм — для полного перекрытия потока
- Сетчатые фильтры (ячейка 2–1,2 мм) — на приёме для защиты насоса гудронатора от механических примесей

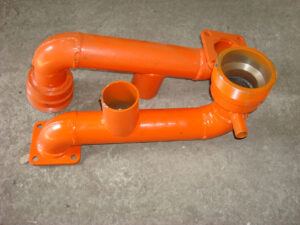

- Битумопроводы: левый ДС-142Б 05.04.500, правый ДС-142Б 05.04.500-01
- Металлорукав наполнения ДС-39А 14.02.000 и шланг ручного розлива ДС-39А 14.00.010
Требования к эксплуатации насоса гудронатора
Для обеспечения долговечности насоса гудронатора соблюдайте:
- Перед пуском — заполните полость насоса битумом через заливной патрубок приёмного трубопровода
- Контролируйте зазор 1±0,5 мм между индуктивным датчиком оборотов и полумуфтой
- Следите за давлением в напорной линии: рабочая зона — зелёный сектор манометра
- При срезе штифта муфты — проверьте всасывающую магистраль на наличие битумных пробок
Все запчасти гудронатора, включая насос гудронатора и элементы коммуникации, проходят входной контроль геометрии и материалов. Каждая позиция сопровождается сертификатом соответствия, гарантией производителя и технической документацией. Совместимость подтверждена для гудронаторов серий ДС-39, ДС-125, ДС-138, ДС-142.
