Область применения и принцип работы
Насос битумный гудронатор ДС-39Б используется для подачи жидких веществ вязкостью до 35 см²/с. Принцип действия основан на вращении рабочих шестерен внутри корпуса. При вращении жидкость заполняет межзубовое пространство, переносится на напорную сторону и выдавливается в магистраль. Конструкция позволяет изменять направление подачи путем реверсирования вращения вала.
Важной особенностью является система смазки втулок рабочей жидкостью, что снижает износ трущихся пар. Уплотнение ведущего вала выполнено с помощью набивки плетеной (марки АП-5), что обеспечивает герметичность узла при длительной эксплуатации.

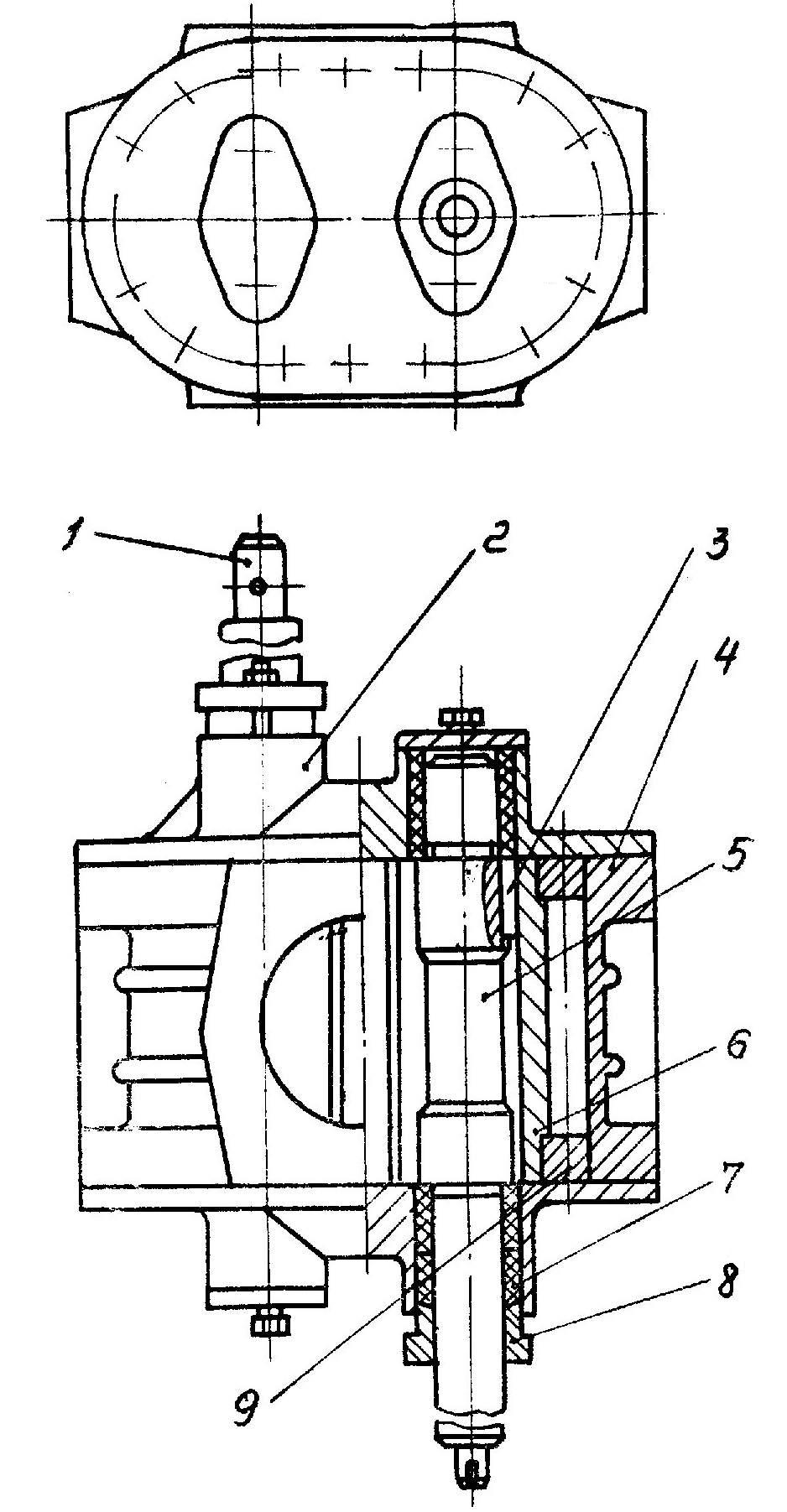

1 – вал ведущий; 2 – крышка; 3 – шпонка; 4 – корпус; 5 – вал ведомый; 6 – шестерня; 7 – набивка сальника; 8 – букса; 9 – вставка
Технические характеристики
Ниже приведены основные данные изделия, соответствующие паспортным значениям для модели насос дс-39Б и его полных аналогов (ДС-39К, НИИ-04, ДС-41А).
|
Параметр
|
Значение
|
|---|---|
|
Тип насоса
|
Шестеренный
|
|
Подача, не менее
|
30,0 м³/ч (8,333 л/с)
|
|
Давление насоса
|
0,63 МПа (6,3 кгс/см²)
|
|
Частота вращения
|
6,92 с⁻¹
|
|
Мощность, не более
|
8,15 кВт
|
|
Диаметр условного прохода
|
90 мм (всасывание/нагнетание)
|
|
Температура рабочей среды
|
от +50 до +180 °С
|
|
Давление пара при обогреве
|
до 8 кгс/см²
|
|
Габаритные размеры (ДхШхВ)
|
384 х 230 х 340 мм
|
|
Масса
|
73 кг
|
Конструктивные особенности
Насос битумный ДС 39Б 03.01.000 комплектуется чугунным корпусом, в котором размещены ведущий и ведомый валы на втулках скольжения. В зависимости от вязкости перекачиваемой жидкости допускается корректировка частоты вращения шестерен для предотвращения кавитации и износа.
Основные узлы и материалы:
- Шестерни: модуль 14, материал СЧ20.
- Втулки: ГОСТ 493-54 (размеры 40х50х65 и 40х50х40).
- Уплотнения: набивка сальниковая АФТ 8х8 (ГОСТ 5152-84).
Оборудование полностью взаимозаменяемо с моделями ДС-39К 03.01.000 и НИИ-04, что упрощает ремонт и обслуживание техники. В интернет-магазине
спецарсенал.рф вы можете заказать оригинальные запчасти и сборочные единицы для поддержания работоспособности вашего гудронатора.
