Для комфортного обслуживания гудронатора и проведения рабочих операций используется специальный инструмент и принадлежности. Подробный перечень указан в ведомости ЗИП, прикладываемой к эксплуатационной документации.
Каталог инвентаря
Факел
1 – шнур асбестовый; 2 – держатель.
Для розжига стационарной или переносной горелки используется факел (рис.1), он состоит из держателя 2, обернутого асбестовым шнуром 1.

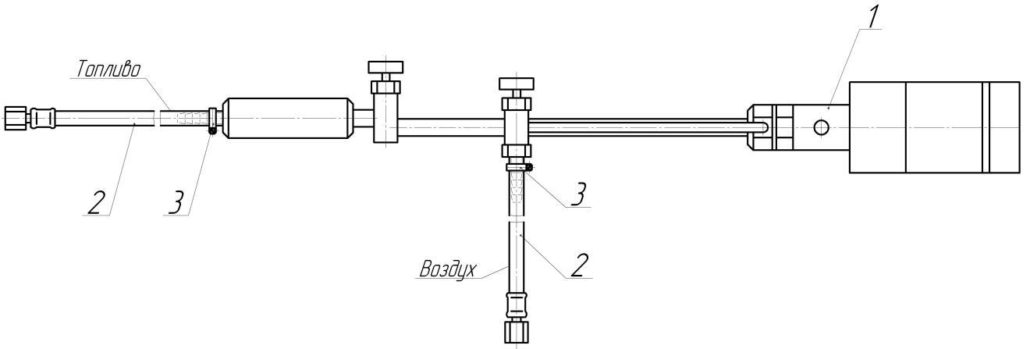

Горелка переносная
1 – горелка; 2 – шланг; 3 – хомут червячный.
Горелка переносная (рис.2) предназначена для подогрева битумной коммуникации в случае застывания в них битума. Конструкция аналогична конструкции горелки, установленной в жаровую трубу.
Шланг переносной горелки
1 – накидная контргайка; 2 – набивка; 3 – ниппель; 4 – шланг.
Рукав переносной горелки (рис.3) предназначен для подключения к источникам питания топливом и воздухом (тройник 10, рис.4), состоящий из шланга 4 с ниппелем и накидной гайкой.

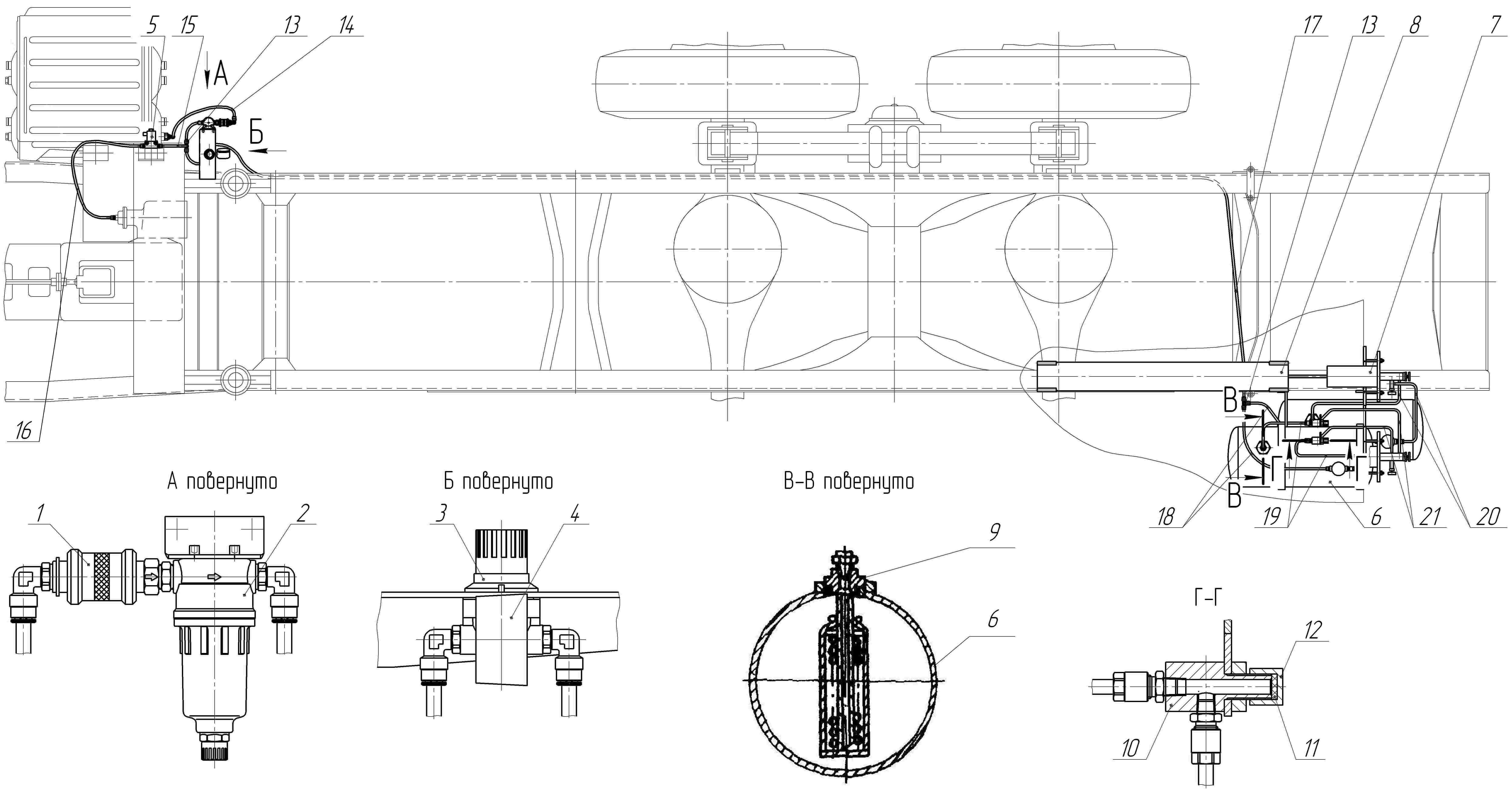

Система подогрева гудронатора
1 – клапан отсечной; 2 – воздухофильтр; 3 – регулятор давления; 4 – манометр; 5 – электропневмоклапан; 6 – бак топливный; 7 – горелка; 8 – труба направляющая; 9 – фильтр топливный; 10 – тройник; 11 – прокладка; 12 – гайка глухая; 13 – тройник; 14…18 – полимерные трубки; 19…21 – металлические трубопроводы.

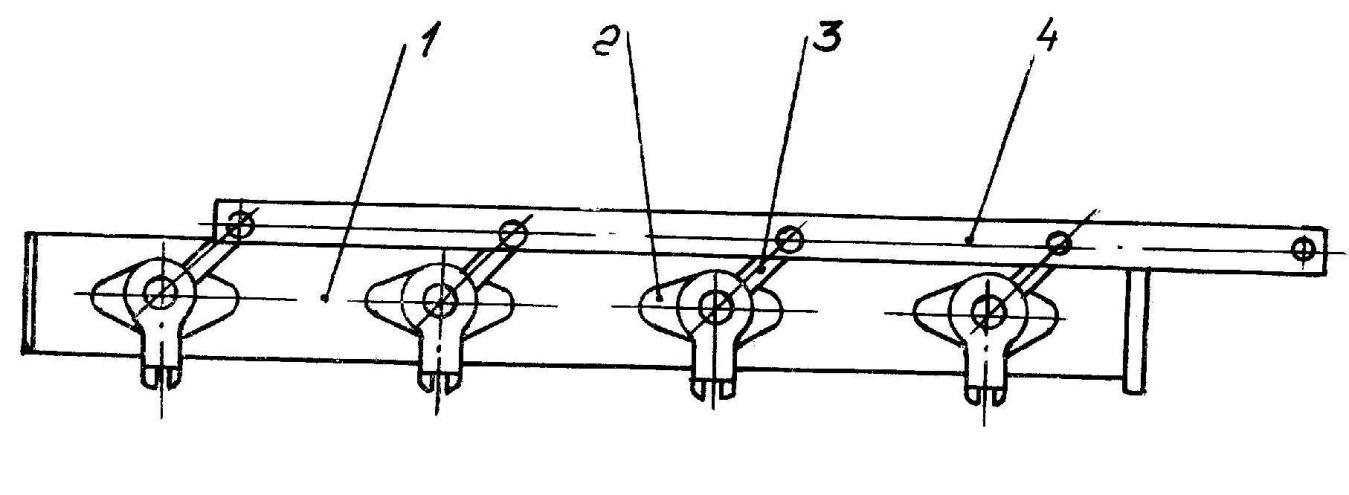

Удлинитель битумной гребенки
Удлинитель битумораспределителя (рис.5), предназначен в целях удлинения битумной рейки при розливе до ширины 4,8 м, он поставляется по отдельному заказу.
1 – корпус; 2 – форсунка; 3 – поводок; 4 - тяга.

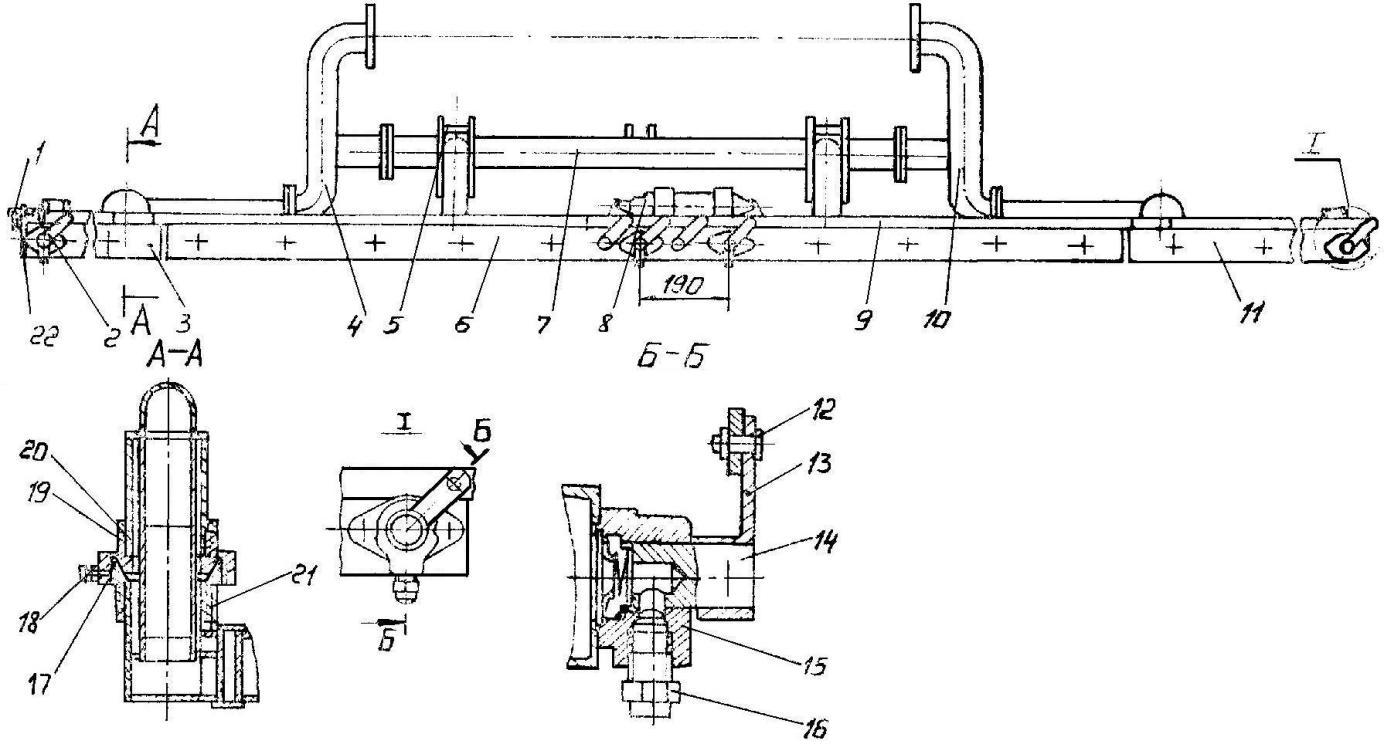

Для подсоединения удлинителя с левого распределителя 3 (рис.6), нужно снять заглушку 22, закрепить удлинитель, соединяющий рейки управления форсунками.
1 – замок; 2 – форсунка; 3 – распределитель левый; 4, 10 – битумопроводы; 5 – ось; 6 – распределитель центральный; 7 – поперечина; 8 – гидроцилиндр; 9 – рейка; 11 – распределитель правый; 12 – ось; 13 – поводок; 14 – пробка; 15 – корпус; 16 – сопло; 17, 19, 21 – контргайка; 18 – болт стопорный; 20 – уплотнение; 22 – заглушка.

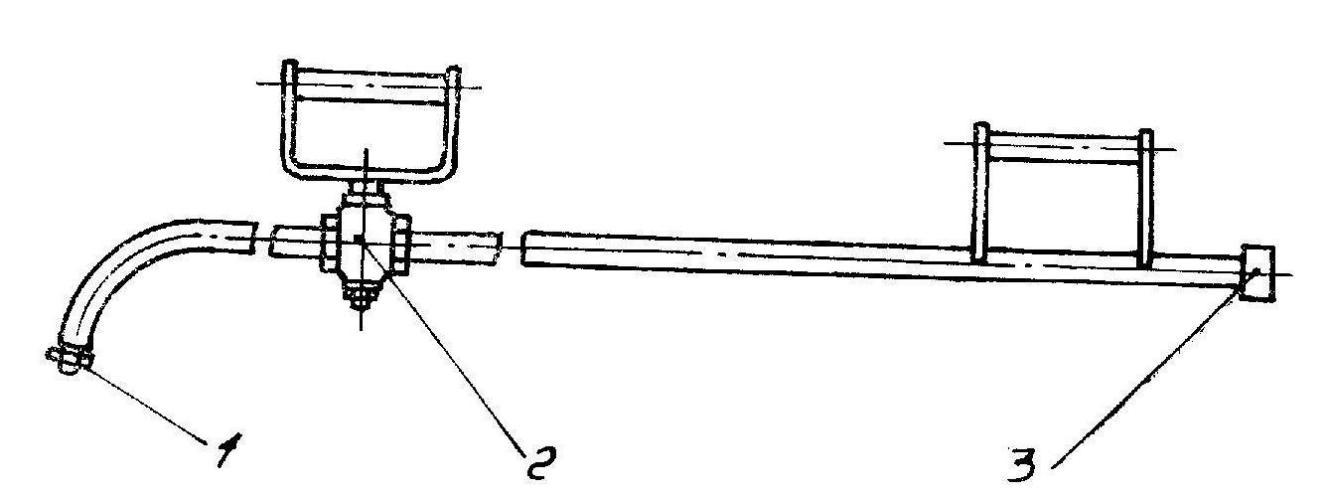

Распределитель ручной (рис.7) используется с целью розлива эмульсии на небольшие площади. Он изготовляется из трубы с соплом 1 на конце. Для подсоединения к источнику питания битумом имеется штуцер 3; а муфтовым краном 2 осуществляется регулировка потока.
Распределитель битума ручной
1 – сопло; 2 – кран муфтовый; 3 – штуцер.

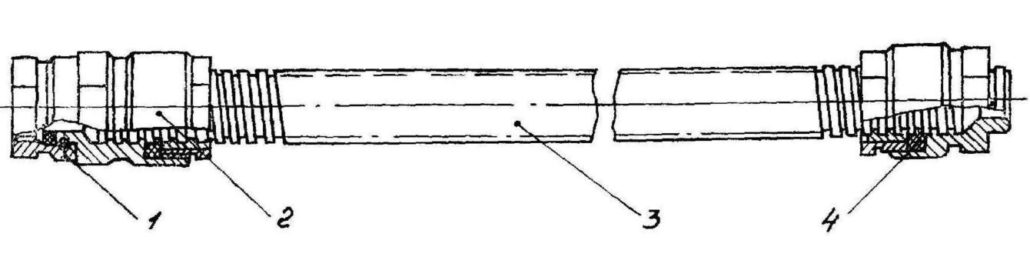

Рукав мобильного распределителя (рис.8) служит для подсоединения ручного распределителя к штуцеру на трубке выдачи Т1 при снятой заглушке 22 (рис. 6). Металлорукав 3 (Р2-Ц-А-20), длиной 5 м, снабжен арматурой 2, резьбовые соединения уплотняются набивкой 1 и уплотнением 4.
Рукав ручного распределителя
1 – прокладка; 2 – арматура; 3 – металлорукав; 4 – уплотнение.

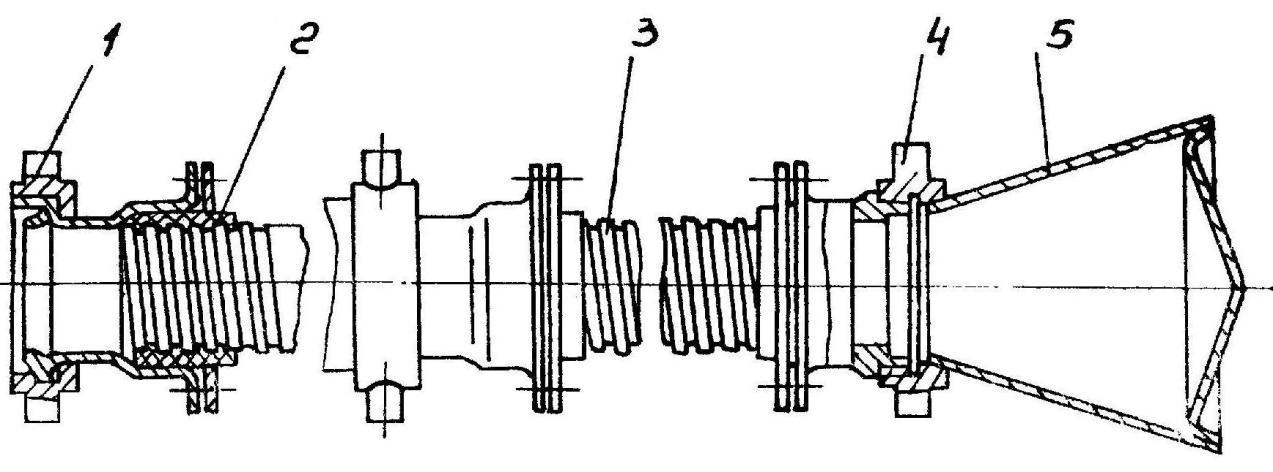

Рукав наполнения (рис. 9) обычно выполнен из металлорукава 3. Он оснащен соединительной арматурой 1, 4, 2 и фильтром 5, который используется для подсоединения к приемному трубопроводу Т10 при снятой заглушке 22 (рис. 6) – при наливе или выдаче Т1 при снятой заглушке 22 – при опорожнении цистерны насосом гудронатора. Для заполнения цистерны из внешней емкости рукав наполнения снабжен фильтром 5.
Шланг наполнения
1, 4 – гайка накидная; 2 – гайка разрезная; 3 – металлорукав; 5 – фильтр.
Крылья, лестницы, лотки.
Крылья, лотки и ящики из листовой стали, а в лотки укладываются металлорукава. Также, в правом ящике (по ходу машины) установлены приборы управления спецоборудованием автогудронатора. На машине также устанавливается короб для хранения инструмента, ЗИПа и запасных частей. Боковая лестница обеспечивает удобный доступ к заливной горловине.
