В нашем каталоге представлена оригинальная запчасть, соответствующая требованиям руководства по эксплуатации ДС-142Б 00.00.000РЭ. Использование сертифицированных компонентов гарантирует стабильность давления в системе и точность дозирования битумной эмульсии.
Технические характеристики

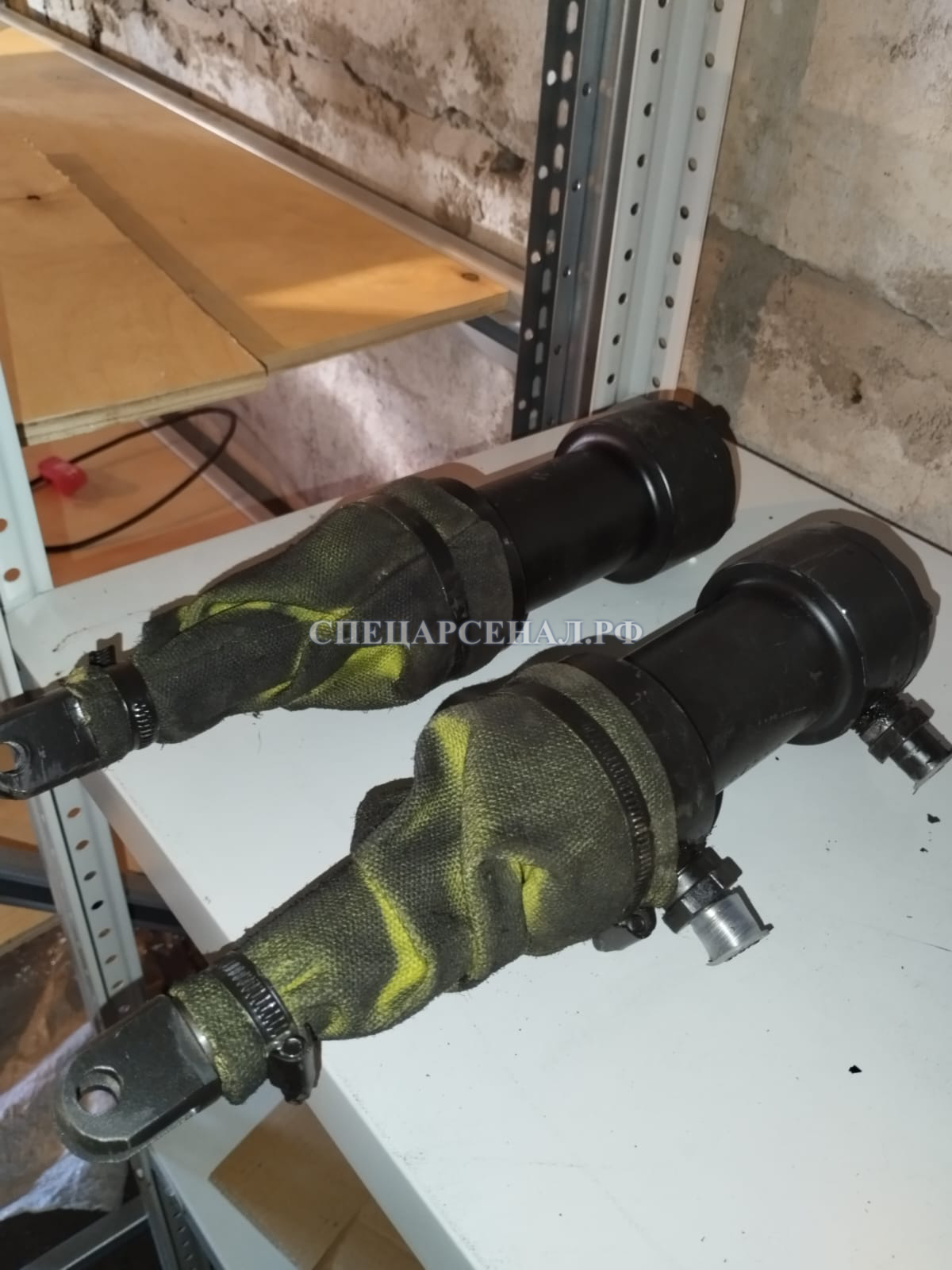

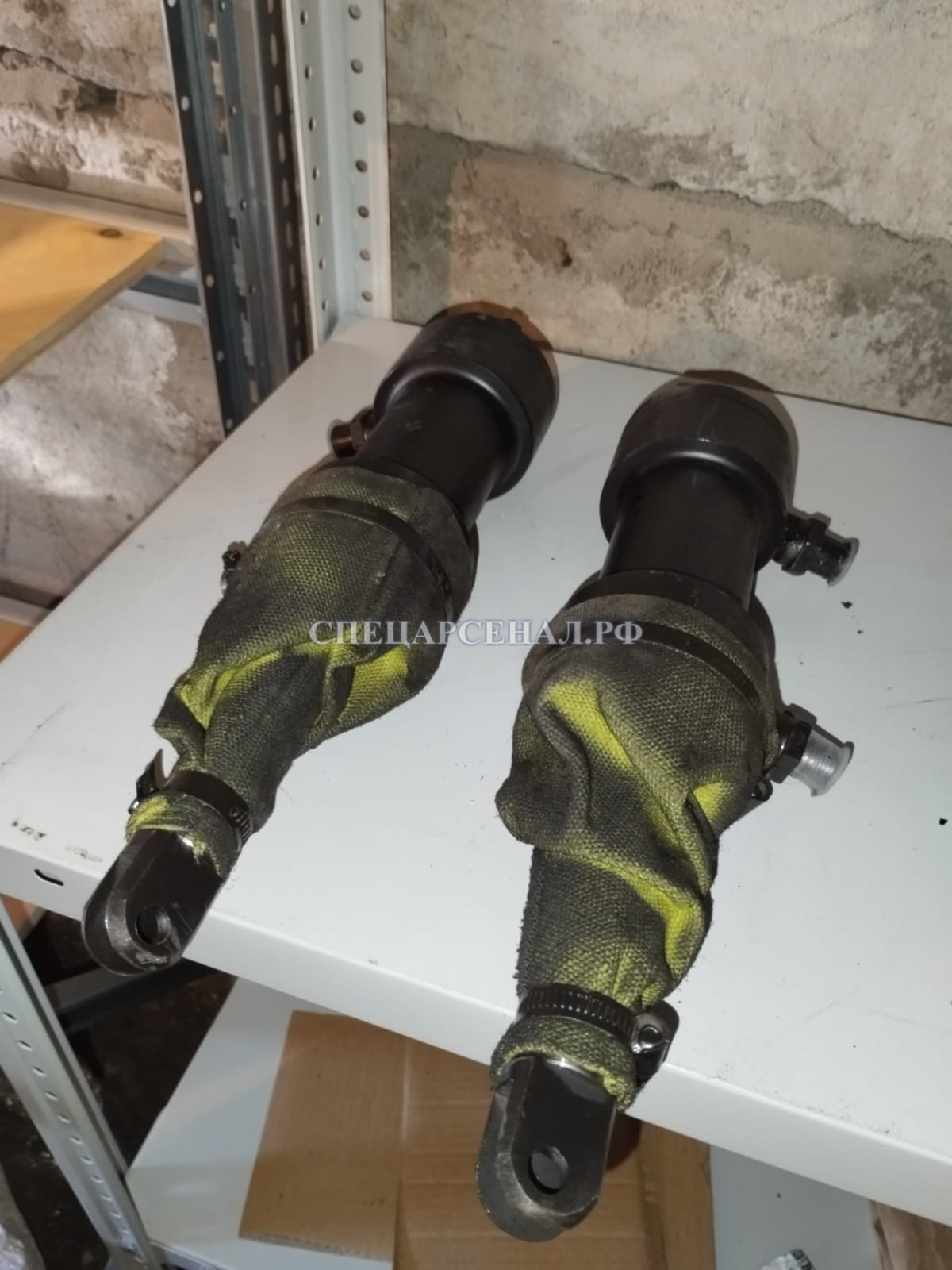

Изделие является частью гидрооборудования спец установки и работает в паре с гидроцилиндром управления битумным краном. Такая схема блокировки предотвращает гидроудар в битумной коммуникации при одновременном закрытии крана и форсунок.
Параметр | Значение |
|---|---|
Тип действия | Двустороннего действия |
Габариты (поршень/шток/ход) | 44*25*80 мм |
Номинальное давление | 16 МПа (160 кгс/см²) |
Рабочее давление системы | 14,5 ± 1 МПа |
Рабочая жидкость | Масло гидравлическое МГЕ-46В или аналоги |
Управление | Электрогидравлическое (дублированное из кабины и шкафа управления) |
Совместимость | Автогудронатор ДС-142Б ДС-43253 ДС-53605 ДС-C41R1 ДС-5340 ИС-6 |
Принцип работы и особенности эксплуатации
Гидроцилиндр открывания форсунок приводит в движение рейки распределителя битума. Поворот пробок форсунок осуществляется через поводки, сблокированные с рейками. Управление осуществляется электромагнитами гидрораспределителя (YA6-YA7).
Для обеспечения безотказной работы запчасти гудронаторов данного типа требуют регулярного контроля технического состояния:
- Герметичность: Не допускается течь масла по стыкам, резьбам и штоку. При обнаружении утечки необходимо отключить гидросистему и заменить уплотнительные кольца или сальниковую набивку.
- Крепление: Перед каждым выездом (ЕО) рекомендуется проверять затяжку крепежных винтов и элементов соединения маслопроводов.
- Температурный режим: Работоспособность сохраняется при температурах окружающей среды от +5°С до +40°С (исполнение У1).
Обслуживание и замена
Согласно карте технического обслуживания (ТО-1, ТО-2), необходимо проверять работу гидроцилиндра на холостом ходу. Время срабатывания механизмов должно обеспечивать полное открытие пробок битумного крана и форсунок. При выявлении неисправностей (заедание, недостаточный ход) допускается разборка, промывка деталей бензином или уайт-спиритом и замена изношенных уплотнений.
Если вы ищете надежные запчасти гудронаторов для поддержания техники в рабочем состоянии, обратите внимание на данный компонент. Своевременная замена изношенных гидроцилиндров предотвращает простои техники и нарушение норм розлива битума.
