Неисправности автогудронатора АГ-6 (ИС-6) и меры по их ремонту

При устранении возникших неисправностей необходимо соблюдать меры безопасности.

После выявлении неисправностей в системах и механизмах автомобильного шасси, гидронасосе, гидромоторе, гидрораспределителе, регуляторе расхода для устранения отказов пользоваться РЭ автомобиля КАМАЗ, паспортами на гидро, пневмоаппаратуру, КИП.

Во время устранения неисправностей пользоваться одиночным комплектом ЗИП, прикладываемым к машине.

Список вероятных неисправностей и способы по их наладке

Обозначение неполадки, внешние признаки и дополнительное проявление Возможная первопричина Способ наладки

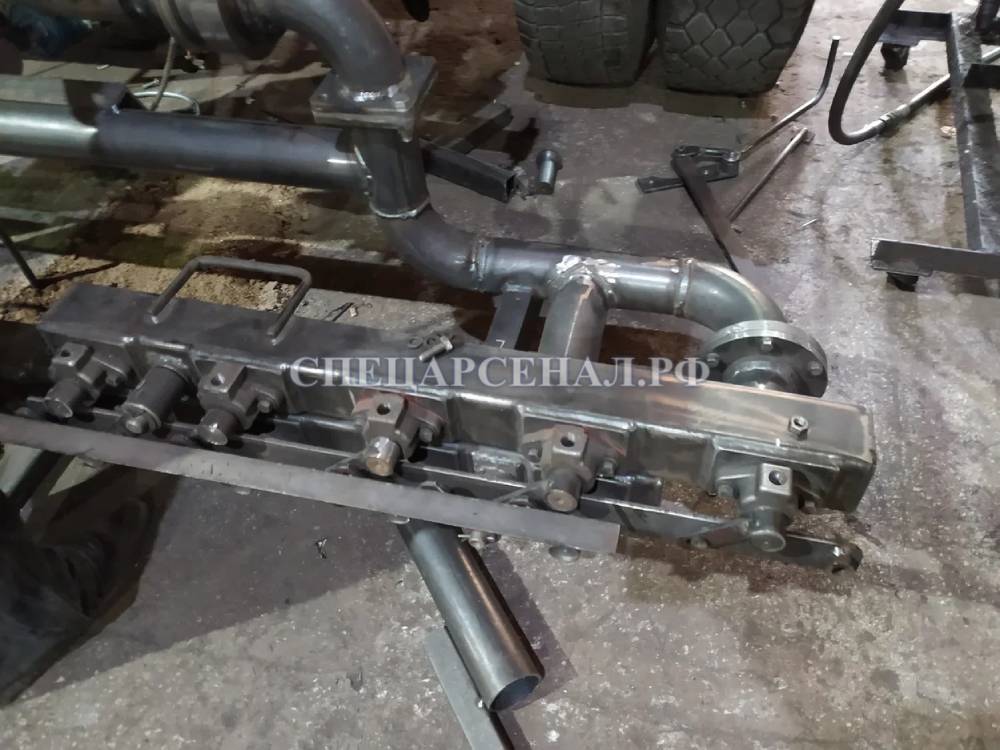

Битумная рейка

битумная гребенка
Форсунки не открываются.Застыл битум в форсунках.Разогреть форсунки циркуляцией горячего битума через распределитель или переносной горелкой.
Форсунки не открываются.Не работает гидроцилиндр.См: «Неисправности гидрооборудования».
Течь битума в шарнирах разворота распределителя.Ослабли элементы крепления или пропускает сальниковое уплотнение.Подтянуть крепежные детали, заменить сальниковое уплотнение.

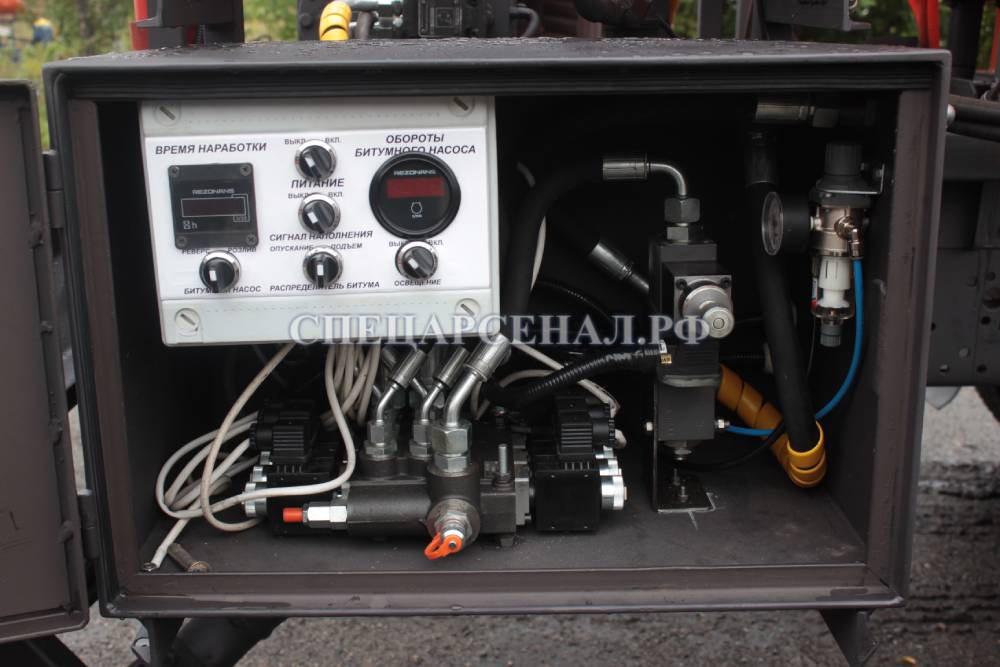

Гидрооборудование автогудронатора

гидрооборудование гудронатора
Не включается КОМ (коробка отбора мощности).Отсечной клапан пневмосистемы находится в выключенном положении.Установить отсечной клапан во включенное положение.
Не включается КОМ (коробка отбора мощности).Утечка воздуха в пневмоприводе включения коробки отбора мощности.Устранить утечку.
Не включается КОМ (коробка отбора мощности).Уплотнение пневмоцилиндра пропускает воздух.Подтянуть детали крепления пневмоцилиндра, заменить сальник.
Отсутствует давление в гидросистеме.Отсутствует напряжение на клапанной секции гидрораспределителя. Заедание золотника предохранительного клапана.Проверить цепь питания, устранить неполадку. Возможный источник неисправности и способы ремонта в соответствии с паспортом оборудования.
Гидронасос не развивает требуемого в гидросистеме давления. Процесс работы гидравлической системы сопутствуется  повышенным уровнем шума. Течь по валу гидронасоса. Заменить гидронасос.
В системе падает или колеблется давление.Неисправен регулятор расходаВозможная неисправность и порядок ремонта в соответствии с паспортом прибора.
В системе падает или колеблется давление.Загрязнены фильтроэлементыФильтроэлементы заменить.
Не работают гидроцилиндры.Не срабатывают гидрораспределители.См. ниже
Не срабатывают гидрораспределители:
а)   при включении электромагнита золотник не перемещается;В рабочей жидкости  механических примесей более допустимых пределов.Снять электромагниты, промыть детали бензином или уайт-спиритом, смазать рабочей жидкостью и установить на место.
а)   при включении электромагнита золотник не перемещается;Неисправность электромагнита.Проверить электромагнит, а в случае неисправности заменить.
а)   при включении электромагнита золотник не перемещается;Нет напряжения в электрической цепи.Обследовать цепь питания, при обнаружении неполадок провести работы по восстановлению.
б) повышенная течь масла по толкателю;Износ уплотнительного кольца.Заменить кольцо.
в) течь масла между  торцом корпуса и крышкой;Повреждение уплотнительного кольца.Заменить уплотнительное кольцо.
г) течь гидромасла между корпусом и крепежной панелью.Недостаточно затянуты  крепежные винты.Подтянуть детали крепления.
Монтажная поверхность имеет дефекты.Устранить дефекты.
При подаче или сбросе давления стрелка манометра стоит неподвижно.Засорился канал  подводящей магистрали.Снять манометр и прочистить магистраль воздушным потоком.
При сбросе давления до атмосферного стрелка манометра не доходит до нулевой отметки.Растяжка пружины.Заменить манометр.
Манометр дает неправильное показание.Причины неработоспособности и способы отладки в паспорте прибора.Причины неработоспособности и способы отладки в паспорте прибора.

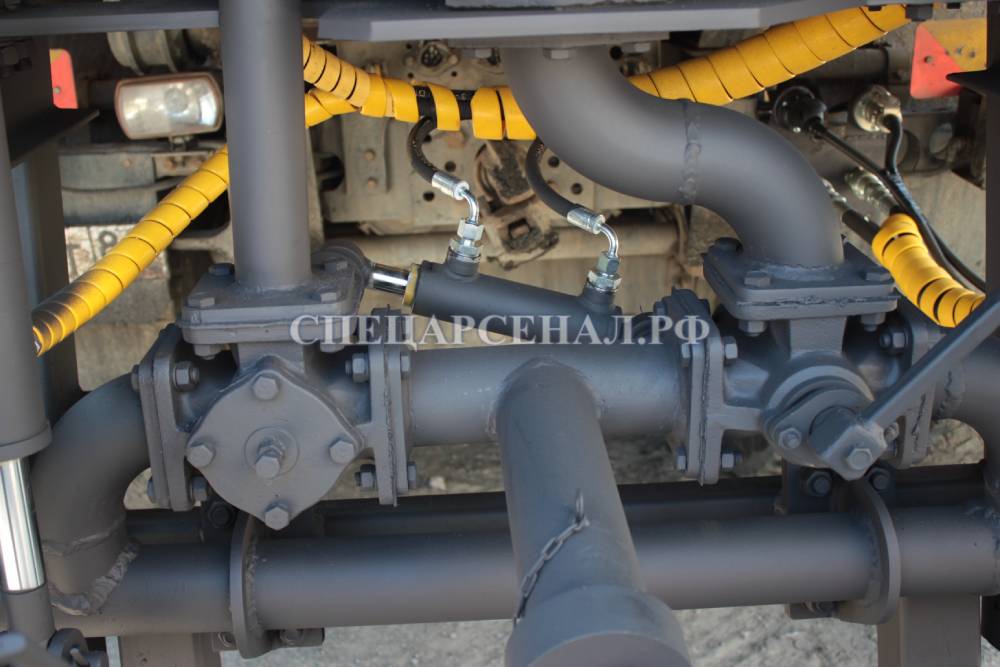

Битумная коммуникация гудронатора

битумная коммуникация
Не вращаются  трехходовые краны.застывание битумного материала в коммуникации.Разогревание мобильной горелкой.
Не вращаются  трехходовые краны.Перетянуты регулировочные болты.Ослабить затяжку.
Течь битумной эмульсии из сальников (битумного насоса, битумных кранов, задвижек).Закончился ресурс сальника.Подтягивание буксы сальника.Замена сальниковой набивки.
Течь битумной эмульсии из сальников (битумного насоса, битумных кранов, задвижек).Повреждение прокладки.Замена прокладки.
Не работает насос при  работающем гидромоторе.Срезан штифт на упругой муфте (между насосом и гидромотором).Сменить штифт. Провернуть насос за упругую муфту, если не проворачивается – разогреть переносной горелкой.
Не работает дыхательная труба цистерны.Застыл битум в трубе.Прочистить трубу.
Насос не закачивает битум.Насос не заполнен битумом.Заполнить битумонасос вяжущим материалом через патрубок в приемном трубопроводе.
Насос не закачивает битум.Большая высота всасывания.Уменьшить высоту всасывания.
Насос не закачивает битум.Застывание битума во всасывающей линии.Разогрев переносной горелкой.
Насос не закачивает битум.Попадание воздуха во всасывающий битумопровод.Подтягивание соединений, замена прокладок.
Насос не закачивает битум.Засорение фильтра приемного трубопровода или металлорукава.Промыть фильтрующий элемент дизтопливом.

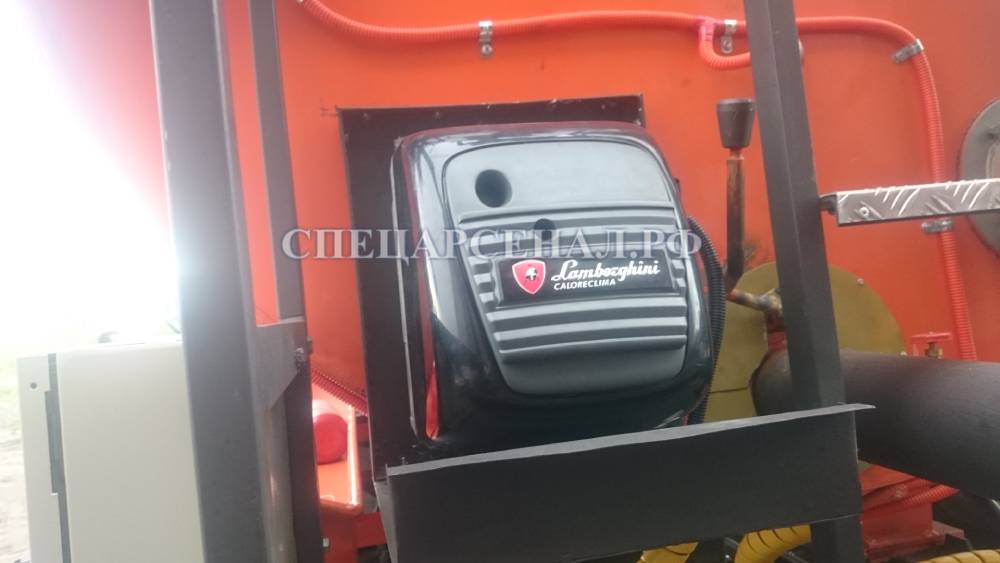

Пневмосистема и подогрев битума в цистерне гудронатора

горелка автогудронатор
Горелки не загораются, дизтопливо не поступает из сопла.Низкое давление в пневмосистеме.Отрегулировать давление в системе до рабочего – 0,25-0,35МПа (2,5-3,5кгс/см2)
Горелки не загораются, дизтопливо не поступает из сопла.Засорение фильтра тонкой очистки топливного бака.Промывка фильтра или замена фильтрующего элемента.
Горелки не загораются, дизтопливо не поступает из сопла.Утечка  воздуха в соединениях трубопроводов.Подтянуть соединения.
Угасание горелки, маленький факел.Засорение сопла.Низкое давление в дизельном баке.Механическая очистка сопла.Отрегулировать давление в системе до рабочего.
Угасание горелки, маленький факел.Избыток воздуха. Отрегулировать подачу воздуха.
Сажа в дымовых газах.Недостаток воздуха или избыток топлива.Отрегулировать подачу воздуха или топлива.
Прочие неисправности горелки.
Наружные утечки.Присоединительные штуцера не полностью завернуты в корпусе.Затянуть штуцера, при необходимости добавить в резьбовые соединения герметик.

Электрооборудование автогудронатора

электрооборудование автогудронатора
Не горит контрольная лампа сигнала подачи питания.Перегорел предохранитель или контрольная лампа.Сменить предохранитель или контрольную лампу.
Нет напряжения в цепи питания гудронатора.Устранить неисправности в цепи питания.
Переключатель не включает управляемый механизм.Нет напряжения в цепи.Проверить цепи питания, устранить неисправность.
Переключатель не включает управляемый механизм.Не работает электромагнит гидрораспределителя.См: «Неисправности гидрораспределителя».
Не работает один из электроприборов системы освещения и сигнализации.Нет напряжения в цепиПроверить цепь питания. Устранить неисправности.
Не работает один из электроприборов системы освещения и сигнализации.Перегорела лампа в прибореЗаменить лампу
На электронном тахометре при работающем битумном насосе не отображается частота вращения в сотнях об/минЗазор между индуктивным датчиком и полумуфтой привода насоса превышает 1 ммОтрегулировать зазор
На электронном тахометре при работающем битумном насосе не отображается частота вращения в сотнях об/минВышел из строя индуктивный датчикЗаменить датчик
