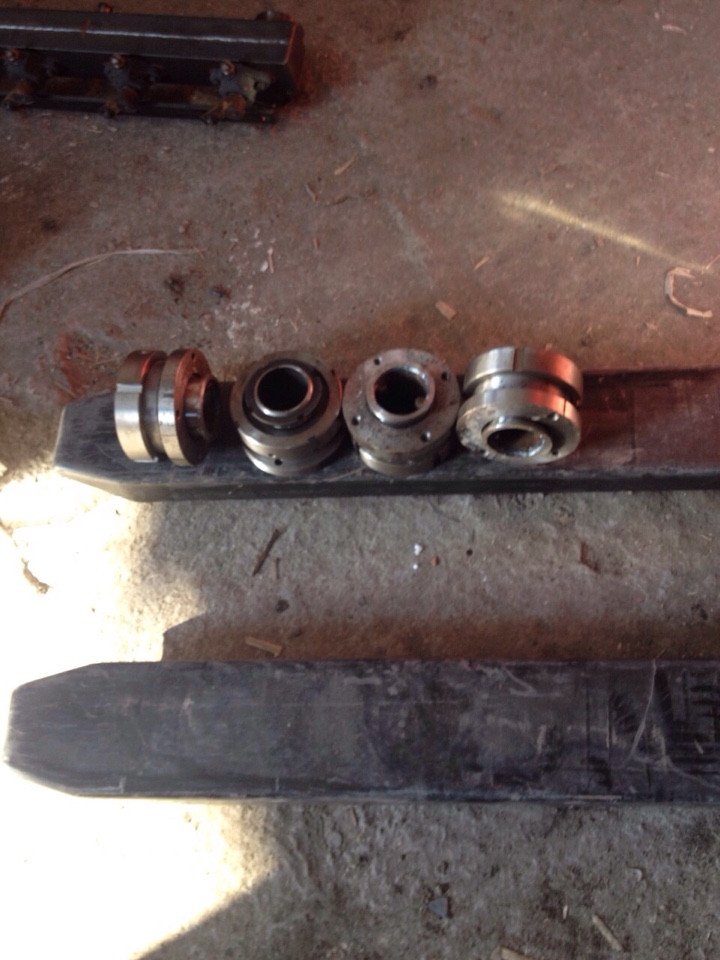

Состав ремкомплекта
| № | Наименование детали | Функция в узле |
|---|---|---|
| 1 | Патрубок | Подвод битума к шарнирному соединению, формирование канала подачи |
| 2 | Корпус шарнира | Базовая деталь, фиксирует подвижные элементы, воспринимает нагрузку от гидроцилиндра |
| 3 | Гайка крепежная | Фиксация патрубка в корпусе, обеспечение герметичности стыка |
| 4 | Стопор | Ограничение осевого смещения подвижных частей, предотвращение самоотвинчивания |
| 5 | Букса сальника | Прижим сальниковой набивки, возможность регулировки затяжки без разборки узла |
| 6 | Набивка сальниковая | Герметизация поворотного соединения, устойчивость к битуму и температуре до +200°С |
| 7 | Гайка стопорная | Фиксация буксы от самопроизвольного откручивания при вибрации |
| 8 | Прокладка | Уплотнение фланцевых стыков, компенсация микрозазоров |
Технические характеристики
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Тип уплотнения | Сальниковая набивка АФТ/НРГ | — |
| Рабочая температура среды | +80…+200 | °С |
| Рабочая среда | Битум, битумные эмульсии | — |
| Материал корпуса/патрубка | Сталь/чугун с термостойким покрытием | — |
| Присоединение | Фланцевое/резьбовое (по чертежу узла) | — |
| Масса комплекта | ~3,2 | кг |
| Количество на ремонт | 1 шарнирный узел (левый или правый) | шт |
Совместимость
- Автогудронаторы ДС-39Б, ДС-39Г (ОАО «Кургандормаш»)
- Автогудронаторы ДС-142Б (КамАЗ), АГ-3,5 / АБ-3 (ГАЗ-3309)
- Модели с трехсекционным распределителем циркуляционного типа
- При адаптации — другие автогудронаторы с аналогичной кинематикой подъема распределителя
Рекомендации по установке и эксплуатации
- Перед монтажом очистить посадочные места от старого битума, нагара и остатков набивки растворителем (дизтопливо, уайт-спирит)
- Набивку укладывать кольцами, со смещением стыков на 90–120° для исключения сквозных каналов
- Затяжку буксы выполнять равномерно, контролируя легкость поворота шарнира — избыточная затяжка ведет к ускоренному износу
- После сборки проверить герметичность при рабочей температуре битума, при необходимости подтянуть буксу
- Регулярно контролировать состояние сальника при ЕО: при появлении течи — подтянуть буксу или заменить набивку
