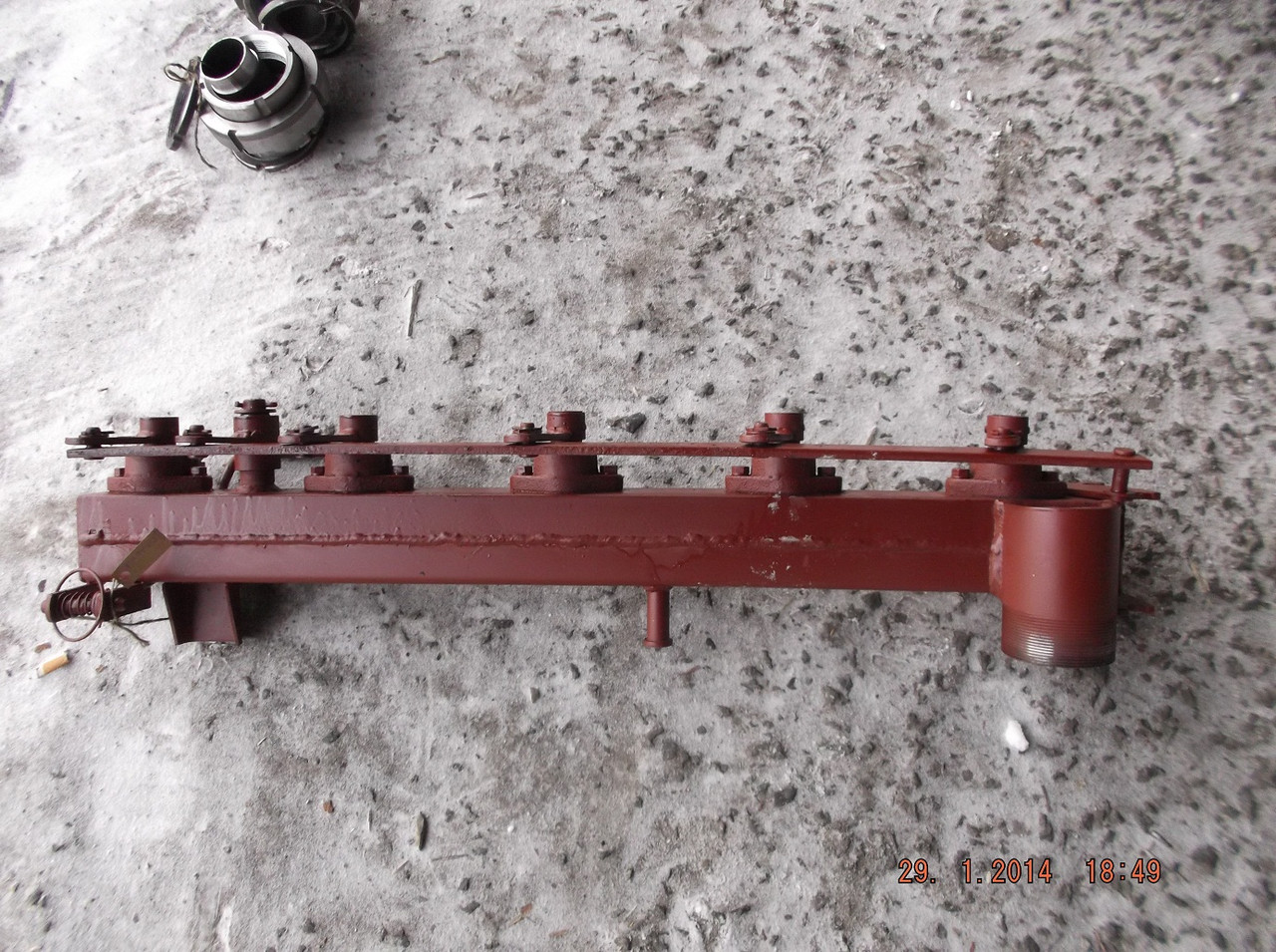

Секция представляет собой готовый к монтажу узел: стальной корпус квадратного сечения с внутренней горизонтальной перегородкой, комплект форсунок с запорными соплами, рейка управления, присоединительные шарниры и элементы фиксации в транспортном положении.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество форсунок, шт. | 5 |
| Шаг форсунок, мм | 190 |
| Ширина розлива одной секцией, м | до 1,4 (в составе распределителя общая ширина до 4) |
| Тип форсунок | запорные, с конической притёртой пробкой и поводком |
| Привод открытия/закрытия форсунок | гидравлический, общая рейка |
| Соединение с центральной секцией | шарнирное, через битумопроводы циркуляции |
| Фиксация в транспортном положении | автоматические подпружиненные фиксаторы |
| Максимальная температура битума, °С | 200 |
| Масса, кг (ориентировочно) | ~35 |
Устройство и работа
Корпус секции разделён горизонтальной перегородкой, что позволяет осуществлять предварительный прогрев форсунок горячим битумом в режиме «Циркуляция через распределитель». Каждая форсунка состоит из корпуса, сопла и пробки с поводком. Поводки семи форсунок объединены общей рейкой, которая через ось соединяется с гидроцилиндром управления форсунками.
При подаче команды на розлив гидроцилиндр открывания форсунок (гидроцилиндр Ц3) перемещает рейку, одновременно срабатывает гидроцилиндр битумного крана (Кр2). Благодаря встроенным дросселям обеспечивается отставание закрытия форсунок от закрытия крана, что исключает гидравлический удар в битумной коммуникации.
Подача битума под давлением осуществляется насосом НИИ‑004 (либо другим шестерённым насосом с номинальной подачей 1,6 дм³/об) через трёхходовой кран гудронатора и шарнирные трубопроводы. При перекрытии крана и отключении насоса производится откачка остатков битума из секции в цистерну.
В транспортном положении правая секция складывается вдоль центральной и надёжно фиксируется кронштейнами с подпружиненными защёлками. Перевод в рабочее положение осуществляется гидроцилиндром подъёма‑опускания всего распределителя.
Для заказа необходимо указать модель автогудронатора и год выпуска. Точный артикул секции сверяется по каталогу запчастей завода‑изготовителя.
