Технологический процесс автогрейдера ГС-14.02: рекомендации для машинистов

Автогрейдер ГС-14.02 — это надёжная и востребованная техника в дорожном и земляном строительстве. Его эффективность напрямую зависит от правильной настройки рабочего оборудования, особенно отвала. В этой статье подробно разберём технологический процесс выполнения работ отвалом грейдера ГС-14.02, рассмотрим оптимальные углы установки отвала для разных операций, особенности работы на уклонах и в зимний период, а также дадим практические советы для машинистов и сервисных специалистов. Информация будет полезна как при повседневной эксплуатации, так и при подборе запчастей ГС-14.02 — каталог которых рекомендуется держать под рукой для оперативного техобслуживания.

Основные операции, выполняемые автогрейдером ГС-14.02

Технологический процесс работы отвалом автогрейдера ГС-14.02 состоит из последовательных проходов машины по обрабатываемому участку. Каждый проход включает следующие этапы:

• зарезание грунта (или другого материала);
• поперечное и продольное перемещение массы;
• отделка (планировка) поверхности до требуемого профиля.

Для достижения максимальной производительности и качества работ крайне важно правильно выставить углы установки отвала: захвата, резания и наклона. Эти параметры зависят от типа грунта, влажности, выполняемой операции и даже от модели двигателя, установленного на грейдере.

Углы установки отвала для различных рабочих операций

Ниже приведена сводная таблица (Таблица 1), в которой указаны рекомендуемые углы установки отвала для разных видов работ. Эти данные — основа для грамотной настройки техники перед началом смены.

Таблица 1. Углы установки отвала для рабочих операций

Практический совет для машинистов: перед началом работ всегда сверяйтесь с этой таблицей. Даже небольшое отклонение от рекомендуемых углов может привести к перерасходу топлива, снижению производительности или преждевременному износу режущей кромки отвала.

Ограничения по углам наклона грейдера ГС-14.02

Важно помнить: при работе на косогорах или в сложных условиях нельзя превышать предельные углы наклона корпуса грейдера, иначе возможны сбои в работе двигателя или потеря устойчивости машины.

Допустимые углы зависят от установленного двигателя:

• Для двигателя Д-260.14-318:
  — вправо/влево — до 20°;
  — вперёд/назад — до 30°.
• Для двигателя ЯМЗ-236:
  — вправо/влево — до 12°;
  — вперёд/назад — до 18°.

Эти ограничения связаны с конструкцией масляной системы и подачей топлива. Превышение углов может вызвать масляное голодание двигателя или срыв подачи топлива — особенно на склонах.

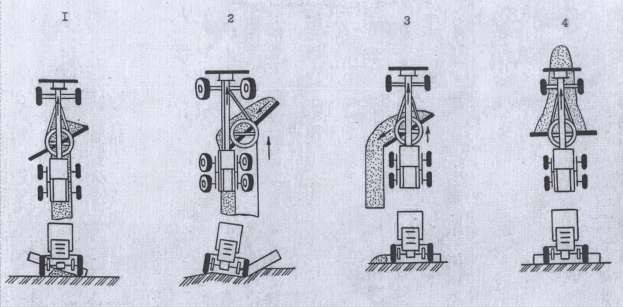

Устройство кюветов: схема работы отвалом

Одна из ключевых задач автогрейдера — формирование и очистка кюветов вдоль дорог. Для этого отвал устанавливается в строго определённое положение, в зависимости от того, какой откос обрабатывается.

Срезание внутреннего откоса кювета:

• Угол захвата отвала: 35–40°.
• Отвал выносится влево так, чтобы его выступающий конец находился заподлицо с наружной стороной правого колеса переднего моста.
• При первом проходе: передние колёса движутся по целине, задние — по дну будущего кювета.
• При последующих проходах: правые колёса (и передние, и задние) должны идти по дну кювета, а передние колёса — занимать вертикальное положение.

Срезание наружного откоса кювета:

• Угол захвата отвала: 20°.
• Отвал выносится в сторону до тех пор, пока режущий нож не займёт требуемое положение.
• Все колёса должны двигаться по дну кювета, а передние — оставаться в вертикальном положении для устойчивости.

Поперечное и продольное перемещение грунта

Поперечное перемещение

Применяется при:

• смещении валика грунта, вырезанного из кювета;
• работе с насыпными дорожно-строительными материалами.

Настройки отвала:

• Угол захвата: 40–50°.
• Отвал выносится в требуемое положение с помощью гидроцилиндров выноса тяговой рамы и выноса отвала.
• Передние колёса наклоняются на 3–5° в сторону смещения грунта для лучшего контроля и устойчивости.

Продольное перемещение

Используется при окончательной планировке участка.

Настройки отвала:

• Угол захвата: 90° (отвал перпендикулярен оси движения).
• Передние колёса устанавливаются без наклона.
• При больших объёмах предварительное разравнивание рекомендуется выполнять передним (бульдозерным) отвалом, если он установлен на ГС-14.02.

Планировка откосов

Откосы планируются двумя способами:

1. При вынесенном в сторону отвале — стандартный метод для крутых склонов.
2. При движении грейдера непосредственно по откосу — допустимо только при небольших уклонах.

Во втором случае передние колёса обязательно наклоняются так, чтобы их плоскость оставалась вертикальной относительно поверхности откоса. Это предотвращает боковой увод машины и обеспечивает равномерное давление на грунт.

Особенности эксплуатации в сложных условиях

Работа на тяжёлых грунтах

На крыльях переднего моста ГС-14.02 установлены брызговики. При работе на средних и тяжёлых грунтах их рекомендуется откидывать и фиксировать болтами на крыльях. Это предотвращает повреждение брызговиков валиком грунта, который может оторвать их при интенсивной работе.

Зимняя эксплуатация

В холодное время года автогрейдер ГС-14.02 активно используется для:

• содержания дорог (очистка от снега и наледи);
• устройства снегозащитных ограждений;
• расчистки дорожного полотна.

Для уборки снега отвал устанавливается с углом захвата 40–50°, углом резания 50° и минимальным наклоном 1–3° (см. Таблицу 4). Это позволяет эффективно сгребать снег без его чрезмерного уплотнения и повреждения покрытия.

Практические рекомендации и обслуживание

Чтобы продлить срок службы грейдера и избежать простоев, важно регулярно:

• проверять состояние гидроцилиндров выноса отвала и тяговой рамы;
• контролировать износ режущей кромки и ножей отвала;
• своевременно заменять изношенные компоненты, используя каталог запчастей ГС-14.02.

Совет для автомехаников: при подборе запчастей обращайте внимание на совместимость с конкретной модификацией ГС-14.02 (особенно по двигателю — Д-260 или ЯМЗ-236). Многие узлы отвала и гидросистемы унифицированы, но есть нюансы по крепежу и ходу штоков.

Заключение: эффективное использование ГС-14.02

Правильная настройка отвала — залог высокой производительности и долговечности автогрейдера ГС-14.02. Знание углов установки, особенностей работы на уклонах и в зимний период позволяет машинисту выполнять задачи качественно и безопасно. А для сервисных служб важно иметь под рукой актуальный каталог запчастей ГС-14.02, чтобы быстро устранять неисправности и проводить плановое ТО.

Грейдер ГС-14.02 остаётся востребованной техникой благодаря своей универсальности, ремонтопригодности и адаптации к российским условиям. Грамотное использование ГС-14.02 — это не только соблюдение технологий, но и понимание конструктивных особенностей машины.
