Автогрейдер ГС-14.02 — один из самых надёжных представителей отечественной дорожной техники. Однако даже самые прочные машины требуют обслуживания. И если вы заметили признаки нестабильной работы — самое время провести текущий ремонт.
В этой статье мы подробно разберём:
- Когда и как проводить текущий ремонт
- Какие методы и способы использовать
- Как правильно диагностировать неисправности
- Пошагово: ремонт КПП ГС-14.02
- Сколько стоит ремонт КПП ГС-14.02 в 2025 году
- Где выгодно купить запчасти ГС-14.02
- Полезные советы от практикующих механиков
Что такое текущий ремонт ГС-14.02?
Текущий ремонт — это минимально необходимый объём работ, который позволяет вернуть грейдер в работоспособное состояние до следующего планового ТО. Он проводится каждые 2000 моточасов, но на практике сроки могут сокращаться в зависимости от условий эксплуатации: пыль, грязь, уклоны, агрессивные нагрузки.
Главное преимущество текущего ремонта — быстрое восстановление техники без длительного простоя. Его можно организовать:
- На базе механизации (в цеху)
- На месте эксплуатации (в полевых условиях)
- На специализированных ремонтных площадках
Методы ремонта автогрейдера ГС-14.02
Выбор метода зависит от оснащённости вашей бригады и количества техники в парке.
1. Поточный метод
Все операции выполняются на специализированных постах, расположенных по технологическому потоку. Это самый эффективный способ, особенно для крупных парков. Требует:
- Специального оборудования
- Чёткой организации труда
- Подготовленных рабочих мест
Подходит для капитальных ремонтов или массового обслуживания.
2. Индивидуальный метод (в цеху)
Весь ремонт проходит на одном универсальном посту. Все операции — от мойки до сборки — выполняет одна бригада. Хорошо подходит для небольших хозяйств.
3. Индивидуальный метод в полевых условиях
Ремонт проводится прямо на объекте, с использованием передвижных станций, компрессоров, диагностического оборудования. Особенно актуален в удалённых районах, где доставка техники в цех экономически нецелесообразна.
Способы ремонта: что выбрать?
| Способ | Описание | Когда применять |
|---|---|---|
| Индивидуальный | Агрегат снимается, ремонтируется и устанавливается обратно | При ремонте 1–2 машин |
| Замена агрегатов | Неисправный узел заменяется на исправный (новый или отремонтированный) | При наличии оборотного фонда — самый быстрый способ |
| Смешанный | Часть узлов ремонтируется, часть — заменяется | При ограниченном количестве запчастей и нескольких машинах |
Совет: Самый прогрессивный и быстрый способ — замена сборочных единиц. Например, вместо долгой разборки КПП просто установите отремонтированную коробку, а старую отправьте в цех. Это сокращает простои на 60–70%.
Дефектовка: как правильно составить ведомость
Перед любым ремонтом — обязательная дефектовка. Её проводят после мойки грейдера. В ведомость вносят:
- Внешний осмотр
- Частичную разборку неисправных узлов
- Данные от машиниста о поведении техники
Важно! Ведомость составляется совместно с машинистом и механиком. Только так можно точно определить причину поломки.
Частые неисправности ГС-14.02 и как их устранить
Ниже — таблица основных отказов, причины и методы устранения. Все данные взяты из практики и соответствуют официальной документации.
Коробка передач
| Неисправность | Причина | Как устранить | Сложность |
|---|---|---|---|
| Подтекание масла по фланцам валов | Износ манжет | Заменить манжеты на новые | II |
| Затруднено переключение передач | Износ шлицевых венцов или ступиц шестерён, неправильная регулировка тормозка | Отремонтировать шлицы, произвести регулировку | II–III |
| Повышенный нагрев (свыше +80°C) | Низкий уровень масла, износ подшипников или шестерён | Долить масло или разобрать КПП, заменить изношенные детали | III |
⚠️ Важно! Если КПП греется — не игнорируйте проблему. Перегрев быстро выводит из строя синхронизаторы и шестерни. Проверьте масло: наличие металлической стружки — признак серьёзного износа.
Карданная передача
| Неисправность | Причина | Как устранить | Сложность |
|---|---|---|---|
| Биение карданных валов | Износ подшипников и крестовин | Заменить подшипники и крестовины, отбалансировать вал | III |
| Большой зазор в шлицевом соединении | Износ шлицев | Заменить карданный вал | III |
Совет: Карданный вал должен быть идеально сбалансирован. После замены крестовин обязательно проведите динамическую балансировку.
⚙️ Задний мост
| Неисправность | Причина | Как устранить | Сложность |
|---|---|---|---|
| Повышенный шум в редукторе | Нарушена регулировка зацепления конических шестерён или подшипников | Произвести регулировку | II |
| Перегрев редуктора (>80°C) | Недостаточный уровень масла | Долить масло до нормы | I |
| Подтекание масла по фланцу карданного вала | Износ или подвертывание манжеты | Снять фланец, заменить манжету | II |
| Подтекание по крышке оси паразитной шестерни | Ослаблены болты или повреждено уплотнительное кольцо | Подтянуть болты или заменить кольцо | I |
Тормозная система
Стояночный тормоз
- Не держит? → Замените тормозные колодки.
- Мал ход рычага? → Отрегулируйте тягу или переставьте рычаг кулачка.
1,11-корпус, 2,19- пружина, 3,6,9-клапан, 4,7-втулка, 5,18,19-пружина, 8,21-уплотнение, 10-кольцо, 12-винт-ограничитель люфта педали, 13-нажимное устройство, 14-шток, 15-уплотнение, 16-винт-регулятор давления, 17-шайба, 20-диск, 22,23-шарик, Р1,Р2 – от гидроаккумуляторов, А1,А2-к тормозным цилиндрам, Т-слив.
Ножной тормоз
| Проблема | Причина | Устранение |
|---|---|---|
| Нет торможения | Заедание золотника педали | Заверните винт ограничения, нажмите на педаль, затем верните винт в исходное положение |
| Горит красная лампа аварийного давления | Неисправен сигнализатор, клапан зарядки, насос или есть течь | Проверьте каждый элемент по очереди |
| Замедленное действие | Воздух в системе | Прокачайте тормоза |
| Машина не растормаживается | Заедание штока педали, нет зазора | Очистите шток, отрегулируйте зазор 1–2 мм (см. рис. 26) |
| Течь из колёсных цилиндров | Износ манжет | Разобрать, заменить манжеты |
| Частое срабатывание клапана зарядки | Утечки в педали или неправильное давление азота в гидроаккумуляторе | Проверить герметичность, давление должно быть **50 ±5 кгс/см²** |
⚡ Электрооборудование
| Проблема | Причина | Решение |
|---|---|---|
| Указатель тока не показывает зарядку | Неисправен указатель, ремень генератора, сам генератор | Проверить и заменить нужный элемент |
| АКБ "кипит" | Высокое напряжение (>29 В), замыкание обмоток | Проверить напряжение, заменить генератор |
| Не работает указатель поворота | Перегорела лампа, реле-прерыватель, обрыв цепи | Заменить лампу или реле, проверить контакты |
| Не горят стоп-сигналы | Перегорели лампы или плохой контакт | Заменить лампы, зачистить контакты |

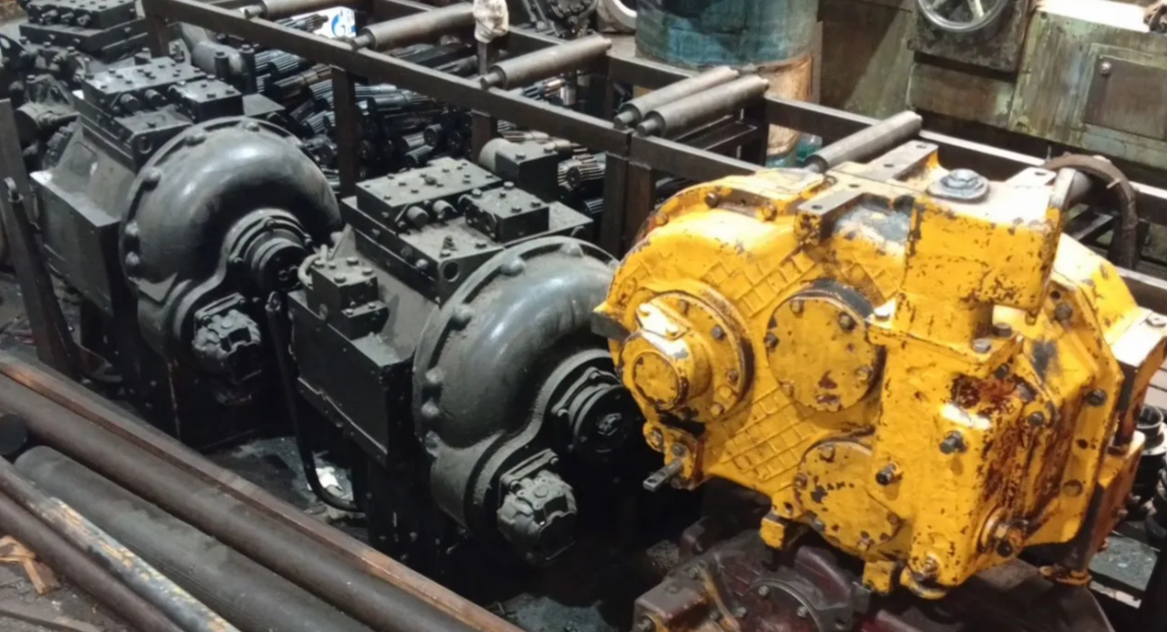

Ремонт КПП ГС-14.02: пошаговая инструкция
Коробка передач — один из самых нагруженных узлов. Вот как её правильно отремонтировать:
Шаг 1. Диагностика
- Проверьте уровень и качество масла
- Послушайте на ходу: скрежет, хруст, затруднённое включение — признаки износа шестерён
- Проверьте работу тормозка
Шаг 2. Снятие КПП
- Отключите карданный вал
- Отсоедините привод управления
- Снимите коробку с помощью подъёмника
Шаг 3. Разборка
- Разберите КПП на стенде
- Осмотрите шлицевые соединения, синхронизаторы, подшипники
- Проверьте валы на биение
Шаг 4. Замена деталей
Чаще всего меняют:
- Манжеты (артикул: ГС-14.02-КПП-МЖ)
- Синхронизаторы 3-й и 4-й передач
- Подшипники вторичного вала
- Шестерни с выработкой зубьев
Шаг 5. Сборка и установка
- Собирайте аккуратно, смазывая все трущиеся поверхности
- Установите КПП на место
- Залейте свежее трансмиссионное масло (ТИП: ТАД-17 или аналог)
Сколько стоит ремонт КПП ГС-14.02 в 2025 году?
Цена зависит от степени износа и способа ремонта:
| Вид работ | Цена (руб.) |
|---|---|
| Диагностика и дефектовка | 3 000 – 5 000 |
| Замена манжет и сальников | 8 000 – 12 000 |
| Замена синхронизаторов | 25 000 – 35 000 |
| Полный ремонт КПП (с заменой шестерён) | 60 000 – 90 000 |
| Замена КПП на отремонтированную (под ключ) | 110 000 – 140 000 |
Совет: Чтобы сэкономить, заказывайте ремонт с заменой только изношенных деталей. Но если у вас есть резервная коробка — лучше использовать способ замены агрегата.
Где купить запчасти ГС-14.02?
Поиски оригинальных деталей могут затянуться. Вот проверенные варианты:
1. Оригинальные запчасти
- Через официальные склады завода-изготовителя (ОАО «Брянский Арсенал»)
- Преимущества: гарантия, точное соответствие
- Недостатки: высокая цена, долгая доставка
2. Аналоги (качественные)
- Производители: «СПЕЦАРСЕНАЛ»
- Цена ниже на 20–30%, качество — почти как оригинал
Совет: Всегда проверяйте артикулы. Например:
- Манжета первичного вала КПП — ГС-14.02-1702060
- Синхронизатор 3-й передачи — ГС-14.02-1702135
Профилактика поломок: как продлить жизнь ГС-14.02
Чтобы реже делать ремонт ГС-14.02, соблюдайте простые правила:
- Меняйте масло вовремя — каждые 500–700 моточасов в КПП и редукторах.
- Проверяйте уровень масла перед каждой сменой.
- Не перегружайте трансмиссию — избегайте резких стартов и буксования.
- Прокачивайте тормоза раз в месяц, особенно после мойки.
- Проводите осмотр карданных валов и подвесок — биение быстро убивает подшипники.
- Храните технику в закрытом ангаре — влага и пыль ускоряют коррозию и износ.
Заключение: как правильно ремонтировать ГС-14.02
Ремонт грейдера ГС-14.02 — дело ответственное, но вполне посильное даже в полевых условиях. Главное:
- Проводите регулярную диагностику
- Своевременно устраняйте мелкие неисправности
- Используйте качественные запчасти
- Применяйте прогрессивные методы — особенно замену агрегатов
Если вы столкнулись с ремонтом КПП ГС 14.02, помните: цена зависит от выбранного способа. Лучший вариант — иметь резервную отремонтированную коробку. Это сократит простои и повысит рентабельность работы.
А чтобы всегда иметь доступ к запчастям — наладьте связи с проверенными поставщиками. Теперь вы знаете, где купить запчасти ГС-14.02 с выгодой.
Автор статьи: Иван Чеботарев
