На машине устанавливаются два идентичных гидроцилиндра (позиции 1 и 2), обеспечивающих точное позиционирование рабочего оборудования по высоте и его надежную фиксацию в транспортном (верхнем) положении.

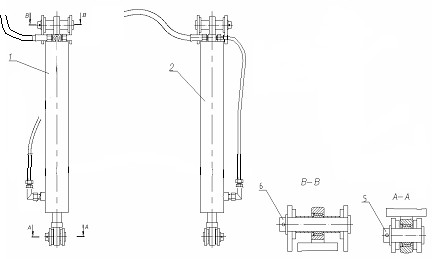

1,2- гидроцилиндры подъема рабочего органа; 5,6 – оси.

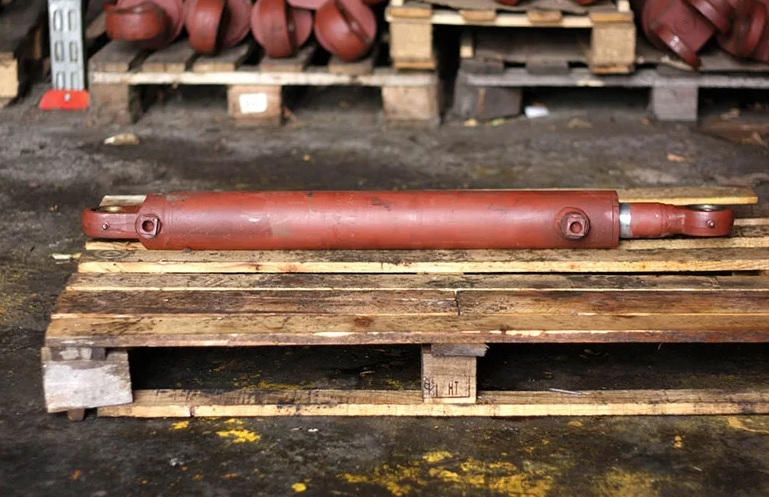

Конструктивно гидроцилиндр Д-902.01.30.000 выполнен по схеме с односторонним штоком и оснащен проушинами на обоих концах корпуса и штока для шарнирного крепления. Верхняя проушина монтируется в кронштейны системы навески шасси, нижняя — в ответные кронштейны рамы рабочего органа. Соединение осуществляется с помощью пальцев (поз. 5, 6) и бронзовых втулок, обеспечивающих компенсацию угловых перекосов и снижение износа при циклических нагрузках.
Технические параметры:
- Тип: гидроцилиндр двустороннего действия
- Модель: Д-902.01.30.000
- Номинальное давление: 16 МПа
- Ход штока: 300 мм
- Диаметр поршня: 80 мм
- Диаметр штока: 40 мм
- Габаритная длина (в сложенном состоянии): 520 мм
- Масса: ~18 кг
- Рабочая среда: минеральное масло группы МГЕ (по ГОСТ 17479.4)
- Класс защиты соединений: IP65
Изделие соответствует требованиям технической документации на шнекоротор ДЭ-226 и обеспечивает стабильную работу в условиях интенсивной эксплуатации при температуре окружающей среды от –40 °C до +40 °C. Производство осуществляется в соответствии с внутренними стандартами качества ООО СПЕЦАРСЕНАЛ.
