Подкатегория «Ходовая часть и рама ДЭ-226» включает в себя ключевые элементы конструкции снегоочистителя АМКОДОР 9531, обеспечивающие устойчивость, плавность хода и надежную передачу усилий от рабочего органа к раме шасси Урал-4320. Все представленные узлы разработаны в соответствии с требованиями Руководства по эксплуатации 9531.00.00.000 РЭ и предназначены для эксплуатации в условиях повышенных нагрузок при работе на уплотнённом и глубоком снегу.
Конструкция ходовой части и рамы ДЭ-226 обеспечивает:
- точное позиционирование рабочего органа относительно очищаемой поверхности;
- компенсацию неравномерных нагрузок при встрече с препятствиями;
- устойчивое горизонтальное положение рабочего органа за счёт системы уравнительных рычагов и ползунов;
- безопасную фиксацию в транспортном положении.
Ниже приведён перечень основных узлов, входящих в подкатегорию, с указанием каталожных номеров:
|
Наименование детали / узла
|
Каталожный номер
|
Назначение
|
|---|---|---|
|
Лыжа
|
ДЭ-226.10.02.000
|
Опорный элемент, регулирующий зазор между нижним ножом и дорожным покрытием (10–15 мм). Обеспечивает плавающее положение рабочего органа.
|
|
Рама толкающая
|
Д-902.22.00.000-01
|
Передаёт горизонтальные усилия от рабочего органа к подвеске. Состоит из двух балок коробчатого сечения, соединённых осью.
|
|

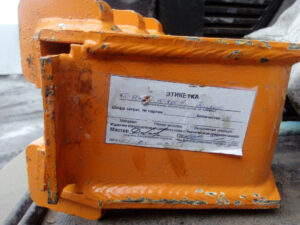

Ползун подвески
|
Д-902.20.00.002
|
Элемент направляющей системы, перемещающийся по стойкам. Обеспечивает вертикальное перемещение рабочего органа без перекосов.
|
|
Стойка направляющая
|
ДЭ-226.20.02.000
|
Фиксирует ползун подвески и передаёт нагрузку от гидроцилиндров подъёма. Устанавливается на лонжеронах рамы шасси.
|
Все детали изготавливаются из высокопрочных сталей и проходят строгий контроль геометрии и сборочных допусков. Замена изношенных или повреждённых элементов ходовой части и рамы обязательна при обнаружении трещин, деформаций или люфтов — это напрямую влияет на эффективность работы снегоочистителя и безопасность оператора.
Оригинальные запчасти ДЭ-226 доступны в каталоге запчастей ДЭ-226, выпускаемом ООО СПЕЦАРСЕНАЛ. Мы рекомендуем использовать только сертифицированные комплектующие, соответствующие чертежам и техническим условиям завода-изготовителя.
Показаны все результаты (4)
