Органы управления ГС-14.02: устройство кабины и элементы контроля

Автогрейдер ГС-14.02 — надёжная машина для планировочных и землеройных работ. Одним из важнейших элементов его конструкции является кабина с продуманной системой управления, обеспечивающей комфорт, безопасность и эффективность при эксплуатации. В этом материале подробно разберём устройство кабины, расположение элементов управления, особенности контрольных приборов и гидравлической системы. Информация будет полезна как водителям, так и механикам, особенно при диагностике, ремонте и подборе запчастей ГС-14.02.

Конструкция кабины автогрейдера ГС-14.02

Кабина автогрейдера (см. рисунок 1) — одноместная, тепло- и шумоизолированная, рассчитанная на длительную работу в сложных климатических условиях. Благодаря сплошному остеклению передней стенки и дверей, обзор с места оператора — отличный. Однако из-за отсутствия металлического каркаса безопасности кабина не относится к типу ROPS (Roll-Over Protective Structure), что важно учитывать при работе на пересечённой местности.

Кабина крепится к раме болтами: верхняя часть соединяется с поликом (несущим основанием), а рулевая колонка установлена непосредственно на полике. Это обеспечивает жёсткость конструкции и снижает вибрации.

Переднее окно можно открывать вручную: для этого нужно повернуть вперёд две ручки-зажимы по бокам стекла. Это удобно при вентиляции кабины в тёплую погоду или при необходимости быстрого выхода.

Двери и система запирания

Двери кабины оснащены надёжными замками с нижними дублирующими ручками. У каждого замка — индивидуальное запорное устройство, позволяющее использовать два режима:

• «Заперто» — полная блокировка;
• «Защёлкнуто» — дверь закрыта, но не заблокирована.

⚠️ Внимание! Даже при закрытых замках двери можно открыть изнутри без ключа — достаточно повернуть ручку замка. Это важно для экстренной эвакуации.

Рабочее место оператора: сиденье и эргономика

Сиденье машиниста (поз. 3 на рис. 1) — регулируемое. Его можно перемещать в продольном направлении и по высоте, что позволяет подстроить рабочее место под рост и комплекцию водителя.

На каркасе сиденья установлены кронштейны для ремня безопасности. Использовать ремень обязательно:

• при транспортных переездах;
• при выполнении работ с риском опрокидывания (например, на косогорах).

Органы управления: расположение и назначение

Все элементы управления сосредоточены в удобной зоне доступа. Рассмотрим их по порядку.

Слева от сиденья

• Рычаг переключения диапазонов КПП (поз. 4) — управляет диапазонами коробки передач. Переключать диапазоны можно только при полной остановке грейдера.
• Отопитель кабины (поз. 2) установлен под сиденьем — это важно учитывать при обслуживании.

Справа от сиденья

• Рычаг переключения передач (поз. 11) — стандартное рычажное управление.
• Рычаг стояночного тормоза (поз. 12) — фиксирует машину на уклоне.
• Кольцо привода шторки радиатора (поз. 14) — используется для регулировки охлаждения двигателя.
• Кольцо тяги выключения дизеля Д-260 — позволяет экстренно заглушить двигатель.

Полезно знать: на моделях с двигателем Д-260 предусмотрена дополнительная тяга для полного перекрытия подачи топлива, расположенная рядом с тягой шторки. Это полезно при техобслуживании или в аварийных ситуациях.

Гидрораспределитель и педальный узел

Гидрораспределитель (2 блока по 3 секции) установлен под кабиной. Он управляет гидросистемой отвала, поворотом рамы и другими навесными устройствами. На рукоятках управления нанесены символы, указывающие назначение каждой секции.

Педали (см. рис. 1, поз. 7, 9, 10):

• Педаль сцепления (7) — необходима при переключении передач.
• Педаль тормоза (9) — двухконтурная система.
• Педаль газа (10) — имеет фиксатор для удержания оборотов и упорный болт, ограничивающий ход.

⚙️ Совет механикам: при замене педали газа или регулировке упора обращайте внимание на состояние возвратной пружины — её ослабление может привести к "зависанию" двигателя на высоких оборотах.

Панель приборов и пульт управления

Все контрольные приборы и переключатели сосредоточены на панели 8 и пульте 13 (рис. 1). Обозначения выполнены в виде универсальных символов (см. Приложение Г в руководстве).

Панель приборов ГС-14.02

На панели размещены:

• Переключатель поворотов (1) — совмещён с управлением светом и звуковым сигналом.
• Кнопка включения массы (2).
• Контрольные лампы:
  • 3 — указатели поворота; 4 — зарядка гидроаккумуляторов; 5 — включение тормозов; 5.1 — засорённость масляного фильтра двигателя; 13 — работа генератора;
  • 14 — стартер.

Спидометр (6) показывает текущую скорость. Включатель стартера (15) имеет блокировку по нейтрали — запуск двигателя возможен только при нейтральном положении рычага КПП (конечный выключатель на корпусе КПП). Это важная мера безопасности.

Пульт управления

На пульте размещены:

Включатели:

• • 1 — верхние фары (для освещения дороги);
  • 2 — вентилятор-отопитель;
  • 3 — плафон освещения кабины;
  • 4 — ближний/дальний свет;
  • 14 — «маячок» (проблесковый фонарь);
  • 15 — рабочие фары (передние и задние);
  • 17 — омыватель стекла;
  • 18 — стеклоочиститель переднего стекла.

Контрольные лампы:

• • 11 — стояночный тормоз;
  • 12 — дальний свет;
  • 13 — засорённость воздушного фильтра.

Примечание: включение заднего стеклоочистителя — отдельная кнопка, расположенная над задним стеклом.

Освещение и сигнализация

• Две верхние фары — для освещения дороги при переездах.
• Средние фары — рабочие, используются при выполнении земляных работ.
• Проблесковый маяк на крыше — обязателен при работе на дорогах с интенсивным движением и в условиях плохой видимости.

Переключатель поворотов — многофункциональный:

• Поворот рукоятки вперёд/назад — включение указателей.
• При повороте на 15° рукоятка фиксируется — поворот остаётся включённым.
• Небольшой поворот — кратковременное включение (например, для предупреждения).
• Дальний свет кратковременно включается поворотом рукоятки вверх.
• Звуковой сигнал — активируется сдвигом рукоятки вправо.

Система обогрева кабины (рис. 39, 40)

Система отопления использует тепло от системы охлаждения двигателя. Она обеспечивает температуру в кабине не ниже +14°C при минус 20°C снаружи.

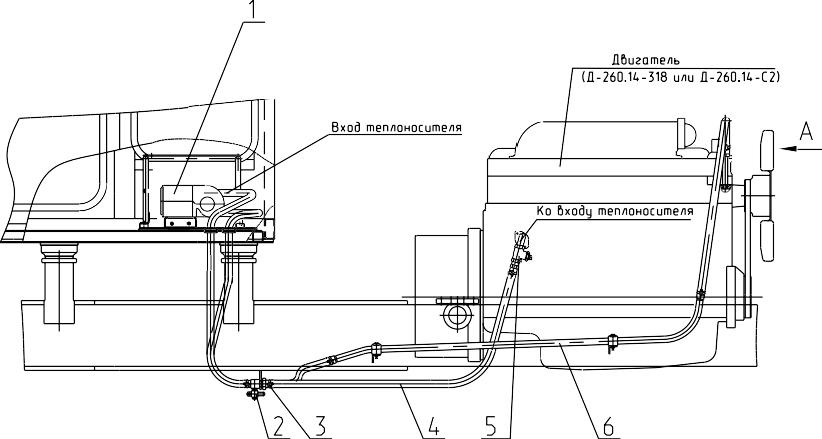

Компоненты системы (см. рис. 39 и 40):

• 1 — отопитель (радиатор);
• 2 — спускной кран;
• 4 — подводящий рукав;
• 5 — расходный кран — ключевой элемент;
• 6 — отводящая труба.

Принцип работы:

1. При открытии крана (5) горячая охлаждающая жидкость поступает в радиатор отопителя.
2. Воздух обдувается вентилятором через теплообменник.
3. Охлаждённая жидкость возвращается в систему охлаждения.

❄️ Важно! Систему охлаждения и отопления нельзя заправлять водой. Используйте только низкозамерзающие охлаждающие жидкости (антифризы). Вода приведёт к разрушению отопителя при замерзании.

Как включить отопитель:

1. Убедитесь, что двигатель прогрет.
2. Откройте расходный кран (5).
3. Включите тумблер вентилятора на пульте (поз. 2 на рис. 38).

При сливе жидкости:

• Откройте крышку радиатора.
• Откройте краны на двигателе.
• Слейте жидкость через спускные краники (2) и кран (5).

Дополнительно: ПЖД и модификации

На грейдеры с двигателем Д-260 может устанавливаться предпусковой подогреватель (ПЖД) по заказу. Подключение — через специальный патрубок (см. рис. 40, вид Б), к которому также подключается система обогрева кабины. Это позволяет быстрее запускать двигатель в морозы и экономить топливо.

Полезные советы для водителей и механиков

• Регулярно проверяйте состояние ремня безопасности и кронштейнов крепления.
• Следите за уровнем охлаждающей жидкости — особенно в зимний период.

При замене расходного крана 5 или рукавов системы отопления используйте оригинальные запчасти ГС-14.02 — неоригинал может не выдержать давления.

• Если не включается стартер — проверьте положение рычага КПП: блокировка по нейтрали — частая причина отказа запуска.
• Загрязнение воздушного фильтра (лампа 13 на пульте) снижает мощность двигателя — своевременно меняйте фильтр.

Заключение

Кабина и органы управления ГС-14.02 — это сочетание простоты, надёжности и продуманной эргономики. Понимание их устройства помогает не только эффективно работать, но и вовремя выявлять неисправности. Для механиков знание расположения гидрораспределителя, системы отопления и электрики критически важно при ремонте. А для водителей — чёткая маркировка и удобное размещение элементов делают каждый рабочий день безопаснее.

Если вы ищете запчасти ГС-14.02 — обращайте внимание на совместимость с моделями 250 и 274, особенно при замене элементов системы обогрева и гидравлики.
