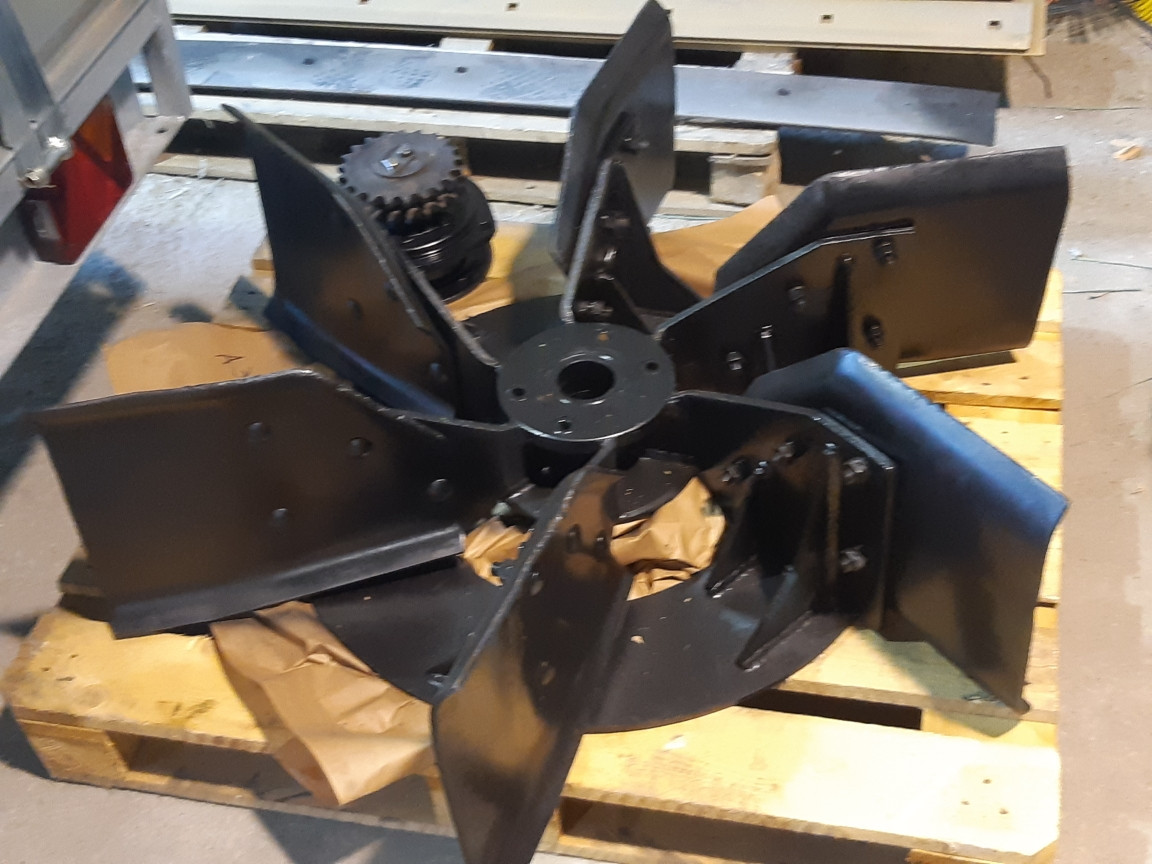

Конструкция ротора включает стальной сварной корпус с шестью съёмными лопастями из износостойкой стали (в комплекте: 6 шт., каталожный номер — Д-902.14.02.000), закреплёнными болтовым соединением М16. Лопасти подлежат замене по мере износа без демонтажа всего узла, что обеспечивает удобство техобслуживания и снижает простои техники.
Передача крутящего момента от приводного вала к ротору осуществляется через муфту предельного момента с защитой по срезным пальцам ДЭ-226.10.00.001 (ДЭ-226.10.00.017). Срезные пальцы (материал — Сталь 45, термообработка HRC 38–42) рассчитаны на разрушение при превышении допустимого крутящего момента, тем самым предотвращая повреждение редуктора и других дорогостоящих узлов снегоочистителя.
Габаритные размеры ротора:
- Диаметр рабочей части — 850 мм
- Ширина захвата — 600 мм
- Общая масса в сборе (с лопастями) — 128 кг
Монтаж ротора выполняется на фланец выходного вала редуктора через переходную ступицу с центрированием по посадке H7/h6 и фиксацией штифтами. Крепёжные отверстия соответствуют стандарту ГОСТ 10604-84, шаг крепления — 120°.
Изделие Д-902.14.00.000-А производится в соответствии с техническими условиями ТУ 4854-001-78457388-2015 и проходит контроль балансировки на стенде при частоте вращения до 600 об/мин.
Производитель и поставщик: ООО СПЕЦАРСЕНАЛ — надёжное решение для коммунальной и дорожной техники.
