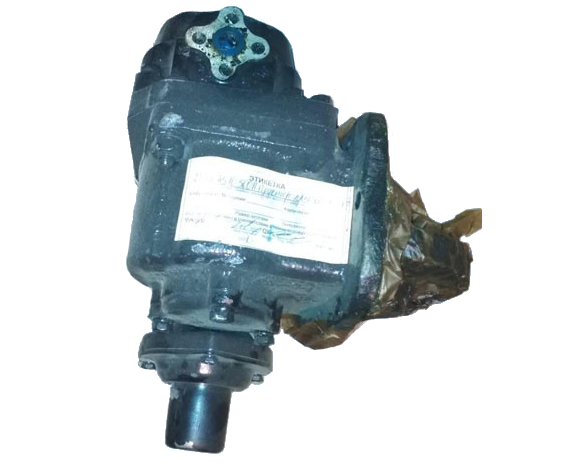

Конструктивно редуктор выполнен по двухступенчатой цилиндрической схеме с косозубым зацеплением. Корпус — литой из чугуна СЧ-25 (ГОСТ 1412-85), обеспечивает высокую жёсткость и демпфирование вибраций. Валы смонтированы на конических роликовых подшипниках:
- ведущий вал — подшипники № 7306А ГОСТ 27365-87;
- ведомый вал — подшипники № 7308А ГОСТ 27365-87.
Передаточное отношение редуктора — 1,57:1. Максимальный передаваемый крутящий момент — 500 Н·м. Масса изделия в сборе — 28 кг. Габаритные размеры: 420 × 260 × 290 мм. Уровень масла контролируется через смотровое окно; рабочая смазка — индустриальное масло И-40А (ГОСТ 20799-88), объём заливки — 3,2 л.
Редуктор ДЭ-226.45.10.500П комплектуется сальниками:
- на ведущем валу — 50×72×10 ГОСТ 8752-79;
- на ведомом валу — 60×85×10 ГОСТ 8752-79.
Изделие полностью взаимозаменяемо с узлом, установленным на снегоочистителях ДЭ-226 серийных номеров с 001 по 450, и соответствует чертежу ДЭ-226.45.10.500П СБ. Все детали редуктора указаны в официальном каталоге запчастей на снегоочиститель ДЭ-226 (раздел 45 — «Привод насосов»).
Применение оригинального редуктора ДЭ-226.45.10.500П гарантирует соответствие параметров гидросистемы проектным значениям, исключает перегрев насоса и снижает риск преждевременного выхода из строя уплотнений и подшипников.
