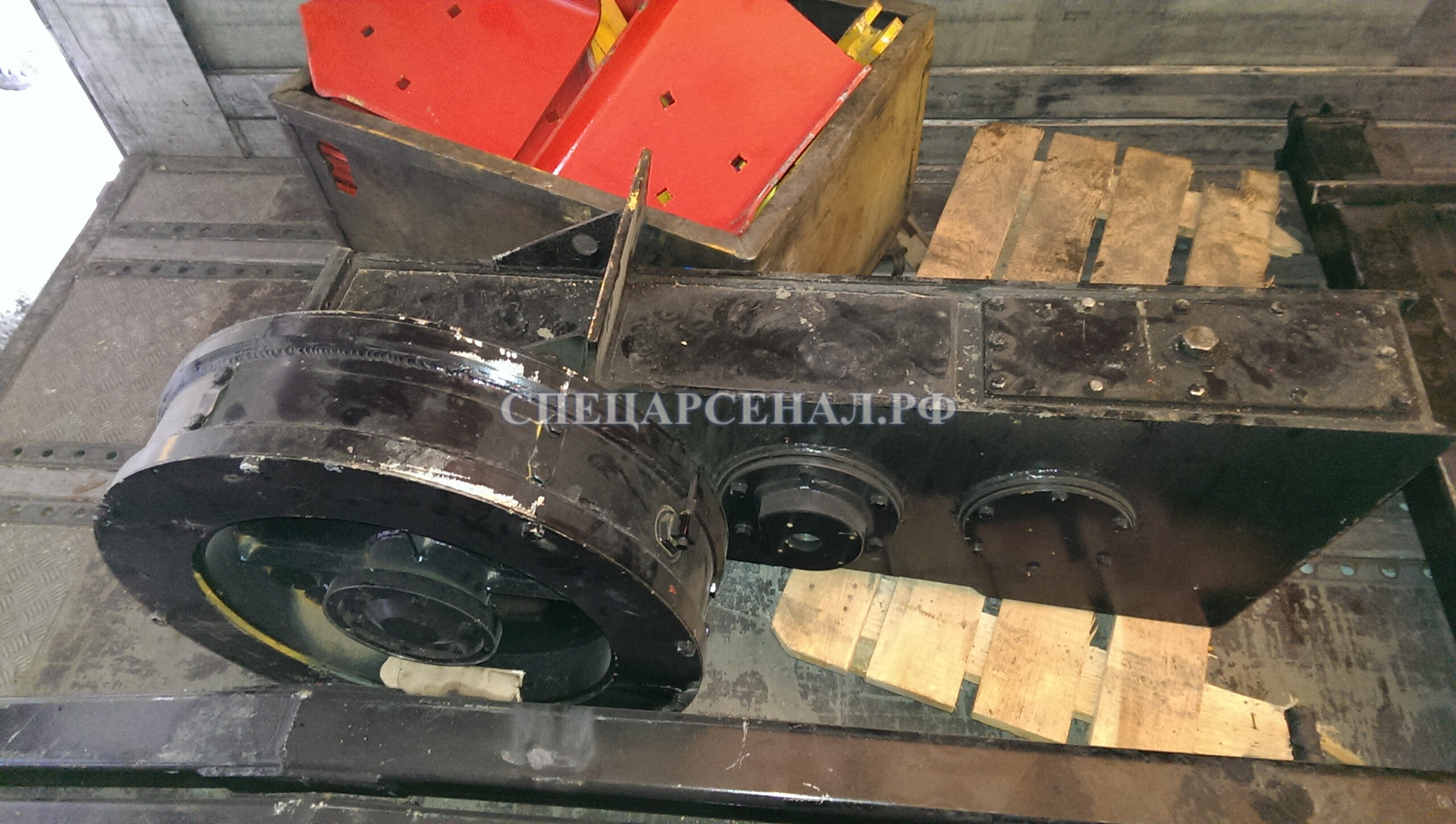

Узел ДЭ-226.70.00.000 монтируется на двух кронштейнах подмоторной рамы Д-902.22.00.000-01 снегоочистителя и фиксируется болтами М16×1,5 (ГОСТ 7798-70). Входной вал редуктора соединяется с выходным фланцем муфты сцепления через шлицевое соединение по ГОСТ 1139-80 (прямобочные шлицы, z=10, d=42 мм), а выходной вал — с промежуточным карданным валом через фланцевое соединение с использованием болтов М12×1,25 (ГОСТ 7798-70).
Основные технические характеристики:
- Передаточное число: 1,0 (редуктор не изменяет частоту вращения, служит исключительно как промежуточная передача)
- Максимальный передаваемый крутящий момент: до 1200 Н·м
- Масса узла: ~42 кг
- Габаритные размеры (Д×Ш×В): 580×320×290 мм
- Смазка: индустриальное масло И-40А (ГОСТ 20799-88), объем заливки — 3,5 л
- Уплотнения: манжеты резиновые по ГОСТ 8752-79 (входной и выходной валы)
Корпус редуктора (деталь ДЭ-226.70.01.000) отлит из чугуна СЧ20 и имеет усиленные приливы под крепёжные элементы. Внутри установлены конические роликовые подшипники №7308 (ГОСТ 27365-87) на входном и выходном валах, обеспечивающие надёжную работу при высоких радиальных и осевых нагрузках.

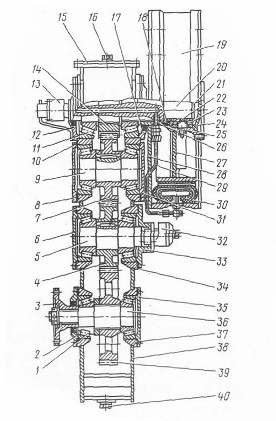

1 – подшипник 7614 ГОСТ 333-79; 2 – крышка сквозная Д-902.11.04.000; 3 - фланец 210-2201102 ( КрАЗ); 4 – шестерня ДЭ-226.70.00.003; 5 – ось Д-902.70.00.024А; 6- крышка Д-902.70.00.018; 7- шестерня ДЭ-226.70.00.002; 8 – прокладки регулировочные Д-902.70.00.020; 9 – ось Д-902.70.00.017; 10 – прокладки регулировочные Д-902.70.00.010; 11 – подшипник 7618 ГОСТ 333-79; 12 – крышка Д-902.70.06.000; 13 – муфта воздухоподво-дящая Д-902.70.01.000А; 14-шестерня ДЭ-226.70.00.001; 15 – крышка Д-902. 70.11.000; 16 – пробка-сапун Д-902.10.00.009; 17- крышка Д-902.70.07.000; 18 – втулка распорная Д-902.70.00.002; 19 – обечайка муфты Д-902.70.04.008; 20 – вал Д-902 .70.00.013; 21 – шайба упорная ДЭ-226.70.00.008; 22 – втулка распорная Д-902.70.00.003; 23 – подшипник 7214 ГОСТ 333-79; 24 – крышка Д-902.70.00.038; 25 – масленка 2.1.45 Ц6хр ГОСТ 19853-74; 26 штуцер Д-902.70.04.006; 27 – шкив ведущий; Д-902.70.05.100; 28 – диск муфты; Д-902.70.04.100; 29– трубопровод Д-902.70.04.200; 30– баллон ШПМ 500х125; 31 – крышка Д-902.70.00.018; 32 – насос шестеренный Г11-11А; 32 – крышка Д-902.70.08.000; 34 – прокладки регулировочные Д-902.70.00.026; 35 – крышка Д-902.70.00.004; 36 – вал Д-902.70.00.030; 37 – прокладки регулировочные Д-902.70.00.026; 38 – корпус ДЭ-226.70.00.200; 39 – шестерня ДЭ-226. 70.00.004; 40 – пробка сливная.
Редуктор промежуточный ДЭ-226.70.00.000 совместим только с моделями снегоочистителей ДЭ-226, выпускаемых по технической документации Амкодор. При ремонте или замене рекомендуется использовать оригинальные запчасти ДЭ-226, включая комплект прокладок и комплект крепежа.
Узел проходит стендовую обкатку и испытания на герметичность перед установкой на машину. Эксплуатация допускается при температуре окружающей среды от –50 °C до +40 °C.
