Трактор МТЗ-82 — универсальная машина, но штатной гидравлики не всегда достаточно для мощного коммунального или дорожного навесного оборудования. Для решения этой задачи мы предлагаем изготовить и поставить независимую гидросистему (ГС) на базе насоса НШ-100. Такая гидростанция МТЗ позволяет создать отдельный поток масла под давлением, не зависящий от внутренней гидравлики трактора, и запитывать энергоемкие агрегаты через вал отбора мощности (ВОМ).
Область применения
Установка дополнительной гидросистемы расширяет функционал трактора. Наши клиенты используют гидростанцию МТЗ для работы со следующим оборудованием:
- фреза для ямочного ремонта дорожного покрытия;
- снегоочиститель шнекороторный;
- щетка коммунальная (поворотная);
- щетка с бункером для сбора мусора;
- грунторез-траншеекопатель;
- фреза для люков.
Привод насоса осуществляется непосредственно от ВОМ трактора, что обеспечивает стабильную работу гидравлики независимо от положения навески.
Технические характеристики
В основе системы используется надежный насос НШ 100М-3-Л. Ниже приведены основные параметры, которые учитываются при изготовлении и эксплуатации узла.
| Параметр | Значение |
|---|---|
| Тип насоса | НШ 100М-3-Л |
| Номинальное давление | 16 МПа (160 кгс/см²) |
| Подача при 540 об/мин | 50 л/мин |
| Подача при 1000 об/мин | 100 л/мин |
| Емкость бака (полная) | 250 л |
| Заправочная емкость | 220 л |
| Масса заправленного бака | 320 кг |
| Рабочая температура масла | от -40°С до +60°С (допуск до +80°С) |
Для сезонной эксплуатации рекомендуется использовать масло И20А (лето) или ИТ40/ВМГЗ (зима).
1 - бак масляный; 2 - фильтр; 3 - БРС; 4 - маслоуказатель-термометр;
5 - привод насоса; 6 - кронштейн для крепления бака (условно не показан); 7 – сливные пробки.
Устройство и принцип работы
Конструктивно гидросистема выполнена в виде отдельного модуля. Согласно схеме (рис. 1), узел состоит из следующих элементов:
- Бак масляный 1 — служит для хранения, очистки и охлаждения рабочей жидкости. Корпус разделен перегородкой на всасывающую и сливную полости. Внутри перегородки установлена фильтровальная сетка.
- Фильтр 2 — установлен в крышке (горловина с сапуном), через него производится залив масла.
- Быстроразъемное соединение (БРС) 3 — для подключения рукавов высокого давления к навесному оборудованию.
- Маслоуказатель-термометр 4 — расположен справа по ходу трактора. Контролирует уровень и температуру масла.
- Привод насоса 5 — преобразует крутящий момент ВОМ в давление масла. Передача вращения на вал насоса осуществляется через цепную передачу.
- Кронштейн 6 — для крепления бака на корпусе трактора.
Внизу бака предусмотрены сливные пробки 7 для полного опорожнения всасывающей и сливной полостей при обслуживании.

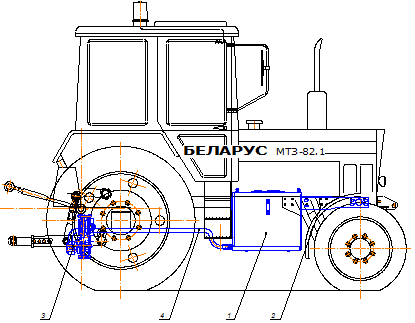

1 - бак; 2 - кронштейн; 3 - привод насоса; 4 – трубопровод
Монтаж на трактор
Установка производится в соответствии с рисунком 2. Гидростанция МТЗ монтируется справа по ходу трактора, между колесами.
Основные этапы монтажа:
- Кронштейн 2 крепится к корпусу трактора шестью болтами.
- Бак 1 устанавливается на кронштейн и фиксируется двумя хомутами.
- Штатные кронштейны растяжек заменяются на новые (шпильки М16 × 240), крепление производится на балке моста.
- Привод насоса 3 устанавливается на ВОМ и закрепляется двумя болтами к корпусу.
- Соединение бака и насоса выполняется трубопроводом 4 (всасывающий и сливной рукава крепятся хомутами и штуцерами).
Важно: бак поставляется без масла. Заправка производится после монтажа через фильтр в крышке.
Эксплуатация и техническое обслуживание
Для долговечности оборудования необходимо соблюдать регламент работ. Все операции по обслуживанию выполняются при заглушенном двигателе трактора.
Ежедневный осмотр (ЕТО):
- Визуальная проверка герметичности (течь масла не допускается).
- Контроль крепления привода насоса к ВОМ.
- Проверка уровня масла по маслоуказателю (трактор на горизонтальной поверхности).
Периодическое обслуживание (ТО): Проводится каждые 6 месяцев или 100 моточасов. Включает чистку системы, проверку фильтрующего элемента, замену масла в баке и смазку подшипников узла цепной передачи (смазка ЛИТОЛ-24).
Меры безопасности
При работе с гидросистемой запрещается:
- Находиться посторонним лицам вблизи рабочего оборудования.
- Просовывать руки или инструменты внутрь при включенном приводе.
- Эксплуатировать систему при утечках масла или недостаточном уровне в баке (риск выхода насоса из строя).
- Работать с не зафиксированным приводом насоса.
В случае воспламенения масла или топлива необходимо засыпать очаг песком или накрыть брезентом. Использование воды запрещено.
Изготовление под заказ
ООО СПЕЦАРСЕНАЛ предлагает изготовление гидростанций для тракторов МТЗ в соответствии с данным паспортом. Продукция комплектуется качественными рукавами высокого давления, надежными БРС и проходит проверку на герметичность.
Если вам требуется гидростанция МТЗ для подключения фрез, щеток или снегоочистителей, свяжитесь с нами для расчета стоимости и сроков производства. Мы обеспечим ваш трактор независимым источником гидравлической мощности.
Автор статьи: Иван Чеботарев
