Крылья МКСМ-800

В минипогрузчиках МКСМ-800 устанавливаются сварные крылья из листовой стали. Они крепятся к раме болтовыми соединениями (9) (рисунок 1). Крылья размещены по бортам погрузчика над его колесами, защищая от грязи и пыли, выбрасываемой во время его движения.

крыло минипогрузчика мксм

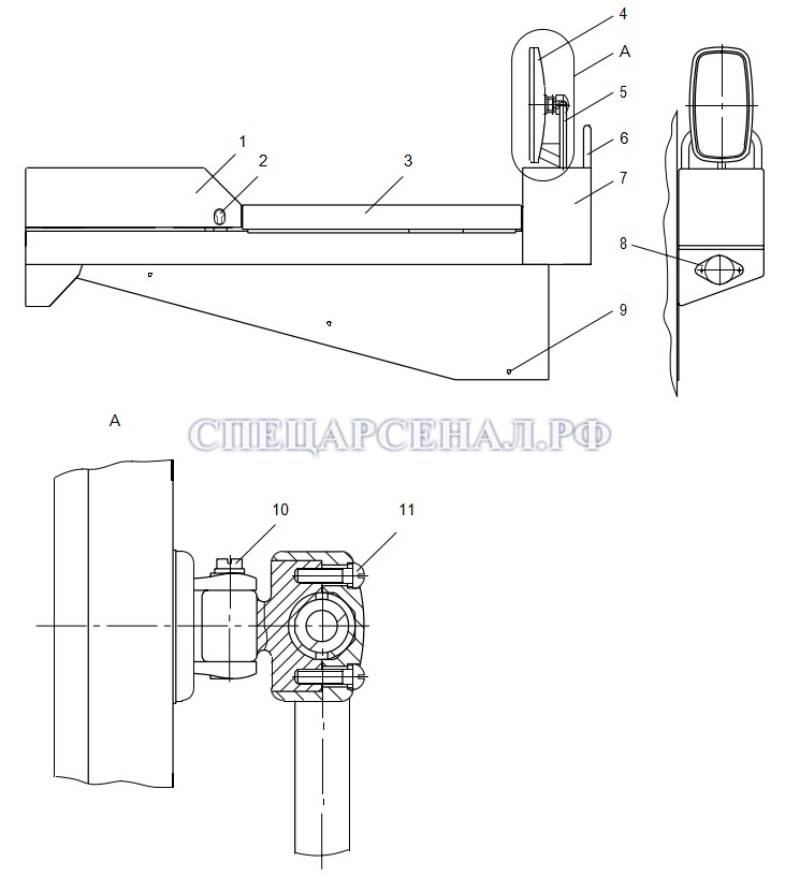

Рисунок 1. — Крыло
1,3 — крышка; 2 — замок; 4 — зеркало; 5 — кронштейн; 6 — поручень;
7 — отсек; 8 — световозвращатель; 9 — болт; 10,11 — винт.


Особенности конструкции

В передней части крыла мини-погрузчика размещен отсек (7), в который устанавливается фара и сигнальный фонарь. К верхней части стенки отсека, используя кронштейн трубчатого типа (5), крепится зеркало заднего вила (4). Алгоритм его регулирования описан в пункте 7.3.17 технического паспорта.

мксм-1000 тех характеристики

Вдоль крыла МКСМ-800 проделаны углубления в виде отсеков, в которые устанавливают аккумуляторную батарею и перевозят инструменты. Чтобы закрыть отсеки используются крышки (1) и (3), в закрытом положении они фиксируются замком (2). Чтобы открыть крышку ключ замка следует провернуть на 90° против часовой стрелки и слегка потянуть замок на себя. Для закрывания крышки замок нужно вернуть в исходное положение и провернуть на 90°.

Светоотражающие элементы крепятся к задней стенке крыла. Для удобства входа в кабину минипогрузчика МКСМ-1000 или МКСМ-800 на правом крыле закреплен поручень (6).
