Кабина МКСМ-800

Кабина минипогрузчика МКСМ-800 или МКСМ-1000 предназначена для размещения в ней оператора-водителя и создания для него оптимальных условий труда. Внутри располагается:

  • водительское место;
  • органы управления погрузчиком и навесным оборудованием;
  • контрольная панель и элементы управления электрооборудованием;
  • дополнительные приспособления (аптечка, огнетушитель, техническая документация, прочее).
кабина мксм-800
Рисунок 1. Кабина
1 — щетка стеклоочистителя заднего стекла; 2 — щетка стеклоочистителя переднего стекла; 3 — дверь; 4 — ограждение двери; 5 — коробка для инструмента; 6,10 — cайлентблок; 7 — ограждение форточки; 8 — балка; 9 — стеклоочиститель; 11,19 — фиксатор; 12 — жиклер стеклоомывателя; 13 — сиденье; 14 — бачок омывателя; 15 — окно; 16 — вешалка; 17 — консоль; 18 — зажим; А, Б — резьбовое отверстие; В — шарик для обеспечения направления подачи жидкости.

Расположение

На мини-погрузчике используется цельнометаллическая кабина, которая крепится на раме с помощью шарниров и сайлентблоков. Если нужен доступ к механизмам, расположенным под кабиной, она может наклоняться вперед. В этом положении она фиксируется фиксатором (11) (рисунок 1). В рабочем положение фиксация конструкции кабины выполняется с помощью зажимов (18), фиксаторов (19).

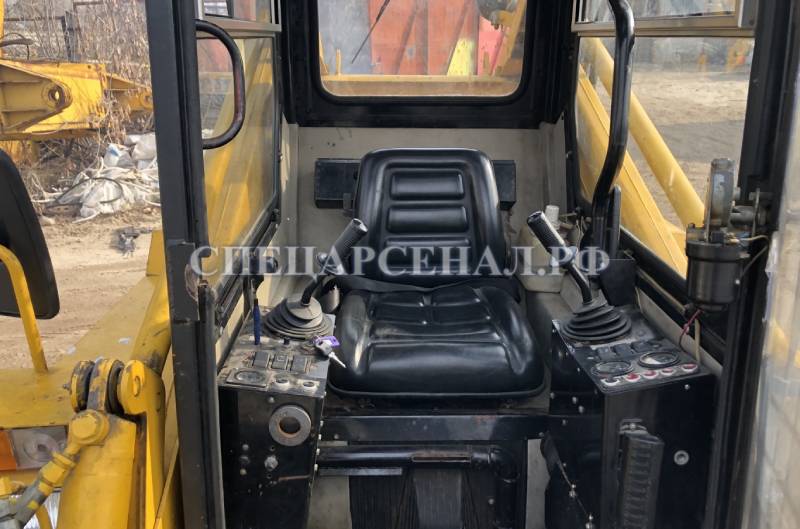

рычаги мксм-1000

Конструкция

Передняя стенка кабины МКСМ-800 выполнена в виде двери (3), на которой размещено заграждение (4). Боковые стенки имеют две вешалки (16), которые используются для размещения сменной одежды. Правая стенка оснащена небольшой коробкой, в которой можно хранить техническую документацию минипогрузчика и аптечку. На задней стенке, по левой стороне, прикреплен кронштейн, используемый для установки огнетушителя (ОП-2Б, ОУ-1). Верхняя часть задней стенки имеет кронштейн для крепления номерного знака с подсветкой.

Сиденье (13) водителя закреплено на рессорах, механизм крепления позволяет его продольное перемещение. По левую сторону от сиденья находится бачок (14) с жидкостью для омывателя стекла. Очистка переднего стекла выполняется щеткой (2), которая приводится в действие приводом стеклоочистителя (9).

Заднее стекло играет роль аварийного выхода, который освобождается посредством удаления уплотнителя стекла (для этого нужно дернуть за кольцо). Очистка заднего стекла проводится вручную, используя щетку (1) механического стеклоочистителя. В боковых стеклах предусмотрены форточки для проветривания, они имеют специальные оградители (7).

Комфорт

Чтобы обеспечить водителю оптимальные условия труда, внутри кабины есть система отопления и вентиляции. Снизить уровень шума при работе позволяют шумоизоляционные накладки, сделанные из деколина.
