Привод управления гидравлической системой навесного оборудования МКСМ-800

Привод позволяет управлять сменным навесным оборудованием, устанавливаемым на стрелу погрузчика МКСМ-800 или МКСМ-1000. Управление выполняется педалью (2) (рисунок 1) с возможностью фиксации привода.

кабина мксм-800
Рисунок 1 — Органы управления
1 — рычаг управления движением; 2 — педаль управления сменным навесным оборудованием; 3 — педаль фрикционной муфты; 4 — педаль подачи топлива; 5 — рычаг управления рабочим оборудованием; 6 — рукоятка ручной подачи топлива; 7 — защитный рычаг.

Конструкция

Привод гидросистемы навесного оборудования МКСМ-800 состоит из:

  • педали (38) (рисунок 2), размещенной на полу (31);
  • тяги (42) (она соединяет педаль с распределителем, используя двуплечий рычаг (30));
  • фиксирующего устройства педали, состоящее из: штока (54), пружины (55), штифта (56), кольца (57).

Для фиксации педали мини-погрузчика в нейтральном положении используется шток (54), а в крайних положениях применяются фиксаторы распределителя.

схема работы гидрораспределителя мксм-800

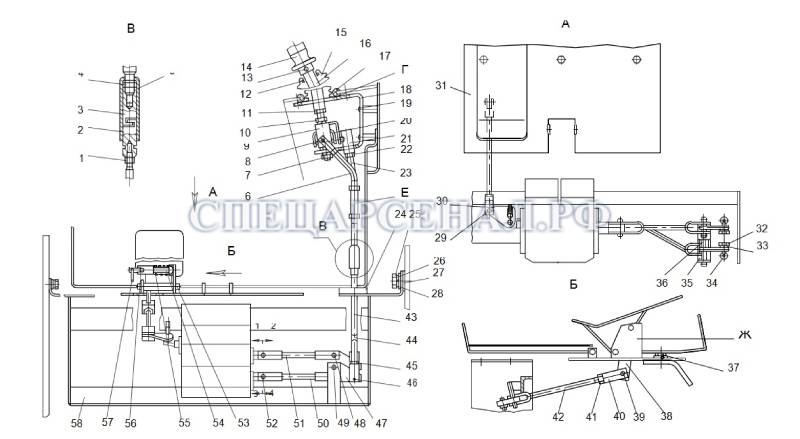

Рисунок 2 — Привод управления распределителем
1, 4, 7, 10, 11, 22, 32, 41, 45 — гайка; 2, 3 — сцепление; 5 — предохранитель; 6, 23, 42, 43, 44, 50, 51 — тяга; 8, 46 — шплинт; 9 — кронштейн; 12 — хомут; 13, 19 — винт; 14 — рукоятка; 15 — манжета; 16 — штанга; 17 — трубка; 18 — кронштейн; 20 — шарнир; 21 — обойма; 24 — уплотнение; 25,37 — болт; 26,27,28,33 — шайба; 29,39,48,49,52,53 — ось; 30,47 — рычаг двуплечий; 31 — пол; 34 — шарнир; 35,36 — втулка; 38 — педаль; 40 — проушина; 54 — шток; 55 — пружина; 56 — штифт; 57 — кольцо; 58 — рама управления; Г — отверстие ; Е — гайка; Ж — кронштейн.

Работа привода

Чтобы работать с навесным сменным оборудованием минипогрузчика нужно опустить рычаг (1) (рисунок 3) горизонтально до его стопорения в консоли. После этого освобождается педаль (38) (рисунок 2) из нейтрального положения. Для этого нужно вытянуть шток (54) за кольцо (57) из отверстия кронштейна «Ж», повернув кольцо на 90°.

схема тормозная мксм-800
Рисунок 3 — Привод управления стояночным тормозом и блокировками
1 – рычаг; 2 – цапфа; 3 – консоль; 4,11,25,27,40 – гайка; 5 – канат; 6 – планка; 7,18,30,33,37 – болт; 8 – сцепление; 9 – предохранитель; 10 – шайба; 12,17,19,28,31,34,35,36 – трубопровод; 13,29,38 – штуцер; 14 – блок клапанов; 15,16,20,21 – рукав; 22 – хомут; 23 – футорка; 24 – плечо; 26 – тяга; 32 – прокладка; 39 – клипса; 41 – лист; 42 – винт.

В зависимости от характера работы навесного оборудования будет меняться направление управляющего воздействия. После окончания работы с оборудованием педаль (38) нужно вывести из рабочего положения – для этого следует нажать на нее в противоположную сторону.

ПРЕДУПРЕЖДЕНИЕ: Окончив работы с навесным сменным оборудованием, требуется зафиксировать педаль (38) с помощью штока (54).
