Плужное и щеточное оборудование — описание

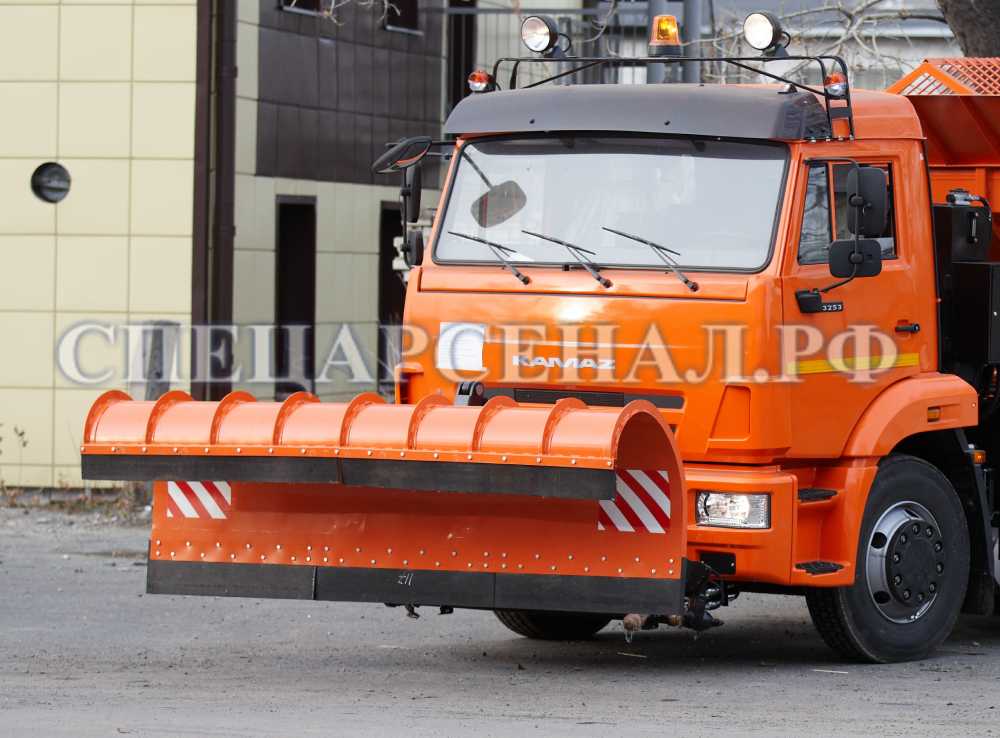

Отвал городской состоит из пера и механизма навески. Тип отвала (простой, оснащенный резиновым лемехом или скоростной (металлические ножи)) выбирает заказчик.

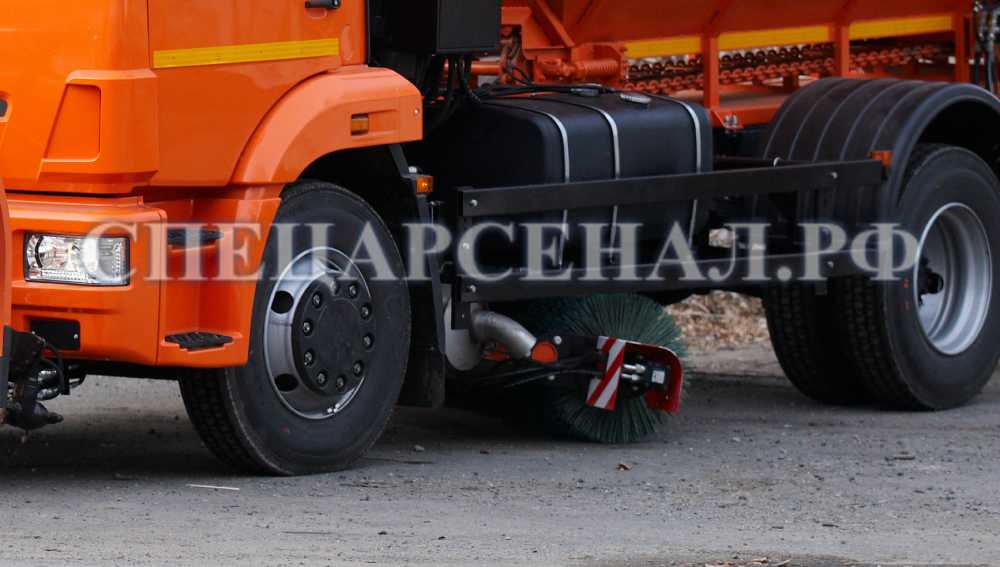

щетка межбазовая

Дорожная щетка межбазовая состоит из рамы, гидромотора, щетки, а также системы подъема щетки, оснащенной гидравлическим или пневмоцилиндром.

Щетка устанавливается в межбазовом пространстве транспортного средства, угол атаки 30о к поперечной оси машины. Щеточное оборудование монтируется к раме грузовика кронштейнами.

Рабочие процессы

При работе машины в режиме снегоочистки отвал и щетка опускаются, в рабочее положение, машина при движении сгребает отвалом или сметает щеткой снег на правую сторону по ходу машины.

Сгребание снега отвалом может производиться на левую или на правую сторону.

отвал городской

Различные варианты комплектаций

На машине по требованию заказчика могут быть установлены следующие отвалы:

  • отвал городской, оснащенный резиновым лемехом;
  • скоростной аэродинамический с шириной обработки 2,5м;
  • скоростной аэродинамический с шириной обработки 2,9м.

На каждый вид отвала имеется паспорт, руководство по эксплуатации, где описано устройство и правила его эксплуатации.

Щеточное оборудование:

  • межбазовая щетка;
  • щетка передняя;
  • задняя щетка.

Технические характеристики

Ширина рабочей зоны, м, не менее
          -отвала2,5
          -щетки2,3
Рабочая скорость машины, м/с (км/ч), не более5,6 (20)
Отвал простой
          -типОтвал с резиновым лемехом
         -высота подъема, мм, не менее250
         -угол установки к продольной оси,  град60±2
Отвал скоростной
          — типКонус переменного профиля
          — высота подъема, мм, не менее250
         — рабочий угол ножа, град 40
        — угол разворота ножа относительно фронта машины, град 39
Щетка
          -типцилиндрическая с капроновым ворсом
          -диаметр первоначальный, мм550
          -высота подъема, мм, не менее80
          -угол установки к продольной оси, °60±5
Высота убираемого слоя свежевыпавшего сухого,            рыхлого снега плотностью (0,12….0,20) г/см3, м,           не более  0,2
Техническая (расчетная) производительность, м3/ч,           не менее:
          -отвалом50х103
         -щеткой46х103
         -щеткой с зачистными плужками  50х103
