Клапан стрелы МКСМ-800

Чтобы исключить резкое опускание стрелы минипогрузчиков МКСМ-800, МКСМ-1000 и предупредить вероятность повреждения навесного оборудования используется специальный клапан (7) стрелы (рисунок 1). Это устройство способствует ограничению величины скорости опускания стрелы.

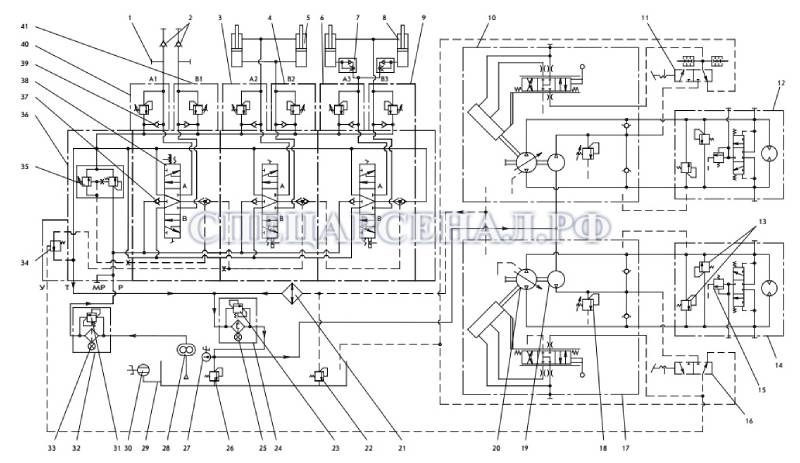

гидросхема мксм-800
Рисунок 1. Схема гидравлической системы.
1 — пробка; 2- быстроразъемная муфта; 3 — блок вторичных подпиточно-предохранительных клапанов ковша «на себя» (18 МПа); 4 — блок вторичных подпиточно- предохранительных клапанов ковша «от себя» (5 МПа); 5- гидроцилиндр ковша ; 6 — блок вторичных подпиточно-предохранительных клапанов подъема стрелы (18 МПа); 7 — клапан стрелы;8 — гидроцилиндр стрелы; 9 — блок вторичных подпиточно-предохранительных клапанов опускания стрелы; 10,17 — гидронасос;
11 — клапан тормоза и блокировки хода; 12,14 — гидромотор; 13 — предохранительный клапан (36 МПа); 15 — клапан линии низкого давления; 16 — клапан блокировки хода и рабочего оборудования; 18 — клапан давления управления; 19 — насос подпитки; 20 — аксиально-поршневой насос; 21 — радиатор; 22 — клапан (170 кПа);
23 — клапан (200 кПа); 24 — сливной фильтр; 25,33 — датчик загрязненности; 26 — клапан (20 кПа); 27 — датчик температуры; 28 — насос; 29 — бак гидравлический; 30 — датчик уровня; 31 — клапан (0,65 МПа); 32 — фильтр напорный; 34 — клапан блокировки; 35 — первичный предохранительно-переливной клапан (16 МПа);
36 — распределитель; 37, 39 — обратный клапан; 38 — золотник; 40,41- блок вторичных подпиточно-предохранительных клапанов (18 МПа).

Конструкция

Клапан-ограничитель минипогрузчика имеет болт (1) (рисунок 2), который вкручивается в проушину гидравлического цилиндра стрелы.

клапан стрелы минипогрузчика
Рисунок 2. Клапан стрелы.
1 — болт; 2 — шарик; 3 — пружина; 4 — шайба.

Он имеет маркировку «А». Также в него входят шарик (2) (рисунок 2), пружина (3) и шайба (4). Все перечисленные детали ограничивающего клапана размещены в расточке болта. Там они фиксируются посредством завальцовывания шайбы (4). В болте (1) проделаны осевые и радиальные отверстия, которые нужны для свободного прохода рабочей жидкости.

Работа клапана

Когда происходит поднимание стрелы погрузчика МКСМ-800, рабочая жидкость гидравлической системы протекает сквозь осевое и радиальное отверстие большого диаметра. В этот момент шарик (2) отжимается от седла. Когда стрела должна опускаться, шарик (2) под воздействием пружины (3) и потока рабочей жидкости снова возвращается на свое место. В процессе опускания стрелы рабочая жидкость идет не через большой диаметр, а через отверстие меньшего размера. В результате этого происходит снижение скорости движения стрелы мини-погрузчика. При протекании жидкости через меньший диаметр увеличивается давление на осевые/радиальные отверстия болта (1). При обслуживании погрузчиков важно уделять должное внимание состоянию клапана, поскольку повреждения и увеличения в размере отверстий болта приведут к невозможности снижения скорости опускания стрелы.
